Theben TR 641 top3 BLE RC Bedienungsanleitung

Zeitschaltuhr
DE

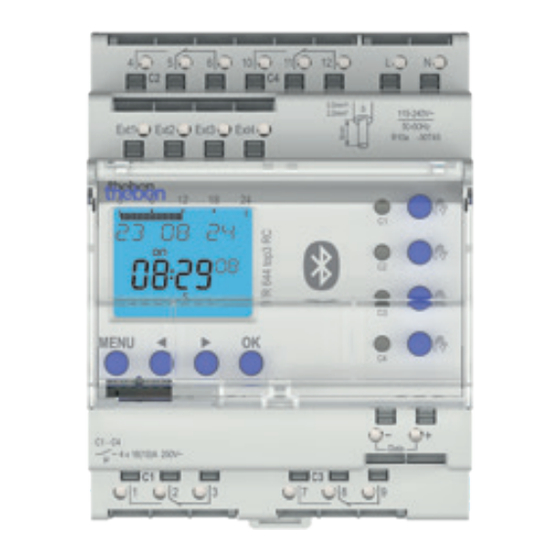

TR 641 top3 BLE RC
6410330
TR 642 top3 BLE RC
6420330
TR 644 top3 BLE RC
6440330
TR 642 top3 12–24V RC
6424330
1. Allgemeine Infos
•
Digitale Zeitschaltuhr mit Jahres- und Astroprogramm
•
Das Gerät ist für die Montage auf DIN-Schiene vorgese-
hen (nach EN 60715) und entspricht Typ 1 BSTU nach
IEC/EN 60730-2-7
•
Bluetooth integriert
•
16 Sonderprogramme, 800 Speicherplätze
•
Programmierbar mit PC-Set OBELISK top2/3 (9070409);
mit PC und der Software OBELISK top3 und über mobile
Endgeräte mit der App OBELISK top3
•
Zeitsynchronisation durch Anschluss einer externen DCF-
oder GPS/GNSS-Antenne (bei GPS/GNSS Positionsbe-
stimmung für Astroprogramm)
•
Ausführungen:
TR 641 top3 BLE RC: 1 Kanal, 1 externer Eingang (RC),
BLE
TR 642 top3 BLE RC: 2 Kanäle, 2 externe Eingänge (RC),
BLE
TR 644 top3 BLE RC: 4 Kanäle, 4 externe Eingänge (RC),
BLE
TR 642 top3 12–24V RC: 2 Kanäle, 2 externe Eingänge
(RC), BLE
•
Zubehör:
PC-Software OBELISK top3, Speicherkarte OBELISK
top2/3 (9070407), OBELISK top3 (9070130), App
OBELISK top3 (für Android, iOS), Antenne RC-GNSS
R (9070807), Antenne RC GNSS (9070823), Antenne
RC-DCF (9070410)
2. Sicherheit
Montage und Installation ausschließlich durch
eine Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung vollständig lesen und beachten.
3. Bestimmungsgemäße Verwendung
307658
12.12.2024
•
Die Zeitschaltuhr wird z. B. verwendet für Lichtsteuerun-
gen, Pausenklingeln in Schulen, Kirchenglocken, Lüftun-
gen, Klingelanlagen etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
4. Montage und Anschluss
Zeitschaltuhr montieren
Auf DIN-Schiene montieren.
†
click
Leitung 45°
Zeitschaltuhr anschließen
!
Korrekter Anschluss zur einwandfreien Funktion der Null-
durchgangsschaltung erforderlich.
!
Gerät mit einem vorgeschalteten Leitungsschutzschalter
Typ B oder C (EN 60898-1) von max. 16 A absichern.
TR 641 top3 BLE RC
Ext1
C1
1 2 3
TH 35-7,5
(DIN EN 60715)
TR 642 top3 BLE RC
L N 4 5 6
C2
RC GNSS
Ext1 Ext2
RC DCF
Data
C1
1 2 3
N
L
L
DuoFix-
Federsteckklemme
Prüfabgriff
Federsteck-
klemmenöffner
L N
RC GNSS
RC DCF
Data
N
L
L
