Theben TR 648 top3 KNX Handbuch
8-kanal jahresschaltuhr
Verwandte Anleitungen für Theben TR 648 top3 KNX
Inhaltszusammenfassung für Theben TR 648 top3 KNX

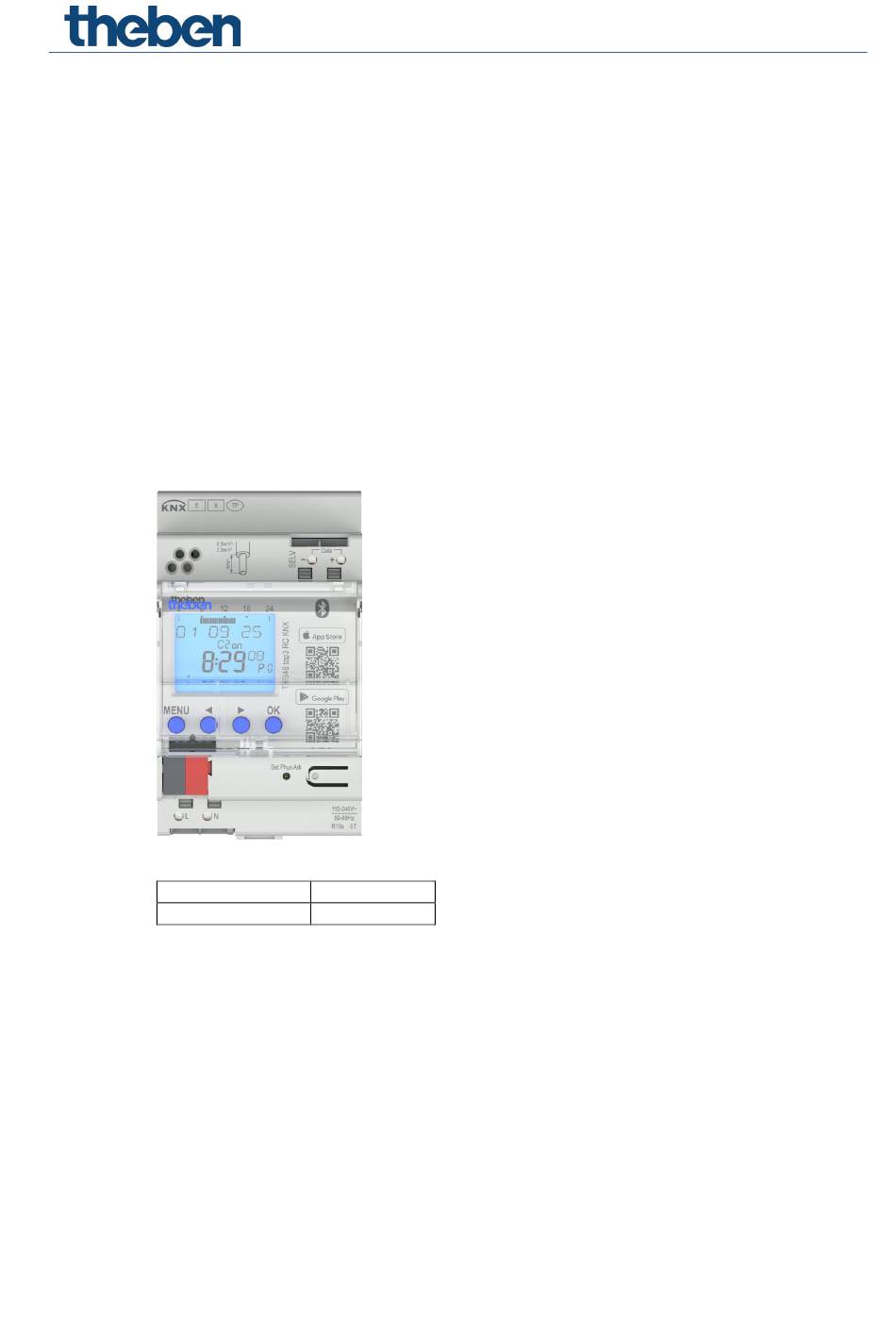

- Seite 1 KNX-Handbuch 8-Kanal Jahresschaltuhr TR 648 top3 KNX Gerätebezeichnung Bestellnummer TR 648 top3 KNX 6489130...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionseigenschaften Besonderheiten Technische Daten Technische Daten TR 648 top3 KNX Das Applikationsprogramm TR 648 top3 KNX Auswahl in der Produktdatenbank Kommunikationsobjekte Übersicht Kommunikationsobjekte Beschreibung Parameterseiten Übersicht Parameterseite Allgemein Parameterseite Datum und Uhrzeit Parameterseite Zeitkanal Parameterseite Schwellwertkanal Parameterseite Logikkanal Typisches Anwendungsbeispiel... -
Seite 3: Funktionseigenschaften
Zwei Sende-Objekte pro Kanal • Unterstützung KNX DATA Secure • Geräte Firmware updatefähig via Theben ETS Update App • 4 Schwellwertkanäle mit Verzögerung bei Über- und Unterschreiten. • 6 Logikkanäle mit 4 Eingangsobjekten + interne Verknüpfung mit Status der Zeitschalt- und Schwellwertkanäle konfigurierbar. -
Seite 4: Technische Daten
Technische Daten 2 Technische Daten 2.1 Technische Daten TR 648 top3 KNX Betriebsspannung KNX Busspannung, ≤10 mA Betriebsspannung 110–240V AC Frequenz 50 - 60 Hz Eigenverbrauch Typ. 0,9 W Stand-by Leistung 0,45 W Gangreserve 10 Jahre Breite 3 TE Anschlussart KNX Busklemme Max. -
Seite 5: Das Applikationsprogramm Tr 648 Top3 Knx
Das Applikationsprogramm TR 648 top3 KNX 3 Das Applikationsprogramm TR 648 top3 KNX 3.1 Auswahl in der Produktdatenbank Hersteller Theben AG Produktfamilie Zeitschaltuhren Produkttyp 8-Kanal Jahresschaltuhr TR 648 top3 RC KNX Programmnamen TR 648 top3 KNX V1.0 Anzahl Kommunikationsobjekte 127... -
Seite 6: Kommunikationsobjekte Übersicht
Das Applikationsprogramm TR 648 top3 KNX 3.2 Kommunikationsobjekte Übersicht 3.2.1 Datum und Uhrzeit Nr. Objektname Funktion Länge Flags Zentral - Zeit - Senden Lokale Zeit 3 Byte 10.001 Zentral - Zeit - Empfangen Lokale Zeit 3 Byte 10.001 Zentral - Datum - Senden... - Seite 7 Das Applikationsprogramm TR 648 top3 KNX 3.2.2 Zeitkanäle F1 - F8 Objektname Funktion Länge Flags F1 - Zeitkanal - Empfangen Sperren = 1 1 Bit 1.003 F1 - Zeitkanal - Empfangen Sperren = 0 1 Bit 1.003 F1 - Zeitkanal - Ausgangsobjekt 1 - Senden...
- Seite 8 Das Applikationsprogramm TR 648 top3 KNX Objektname Funktion Länge Flags F1 - Zeitkanal - Empfangen Sonderprogramm 1 Byte 5.010 F1 - Zeitkanal - Senden Zeit bis Service 2 Byte 7.007 F1 - Zeitkanal - Senden Zeit bis Service 4 Byte 12.102...
- Seite 9 Das Applikationsprogramm TR 648 top3 KNX 3.2.3 Schwellwertkanäle F9 - F12 Objektname Funktion Länge Flags F9 - Schwellwertkanal - Wert - Prozentwert 1 Byte 5.001 Empfangen F9 - Schwellwertkanal - Wert - Wert (0-255) 1 Byte 5.010 Empfangen F9 - Schwellwertkanal - Wert -...
- Seite 10 Das Applikationsprogramm TR 648 top3 KNX Objektname Funktion Länge Flags F9 - Schwellwertkanal - Prozentwert 1 Byte 5.001 Ausgangsobjekt 1 - Senden F9 - Schwellwertkanal - Wert (0-255) 1 Byte 5.010 Ausgangsobjekt 1 - Senden F9 - Schwellwertkanal - Farbtemperatur (K) 2 Bytes 7.600...
- Seite 11 Das Applikationsprogramm TR 648 top3 KNX Objektname Funktion Länge Flags F9 - Schwellwertkanal - Farbwert (XY) 6 Bytes 242.600 Ausgangsobjekt 2 - Senden F9 - Schwellwertkanal - Farbwert (RGBW) 6 Bytes 251.600 Ausgangsobjekt 2 - Senden F9 - Schwellwertkanal -...
- Seite 12 Das Applikationsprogramm TR 648 top3 KNX 3.2.4 Logikkanal F13 - F18 Objektname Funktion Länge Flags F13 - Logikkanal - Empfangen Logikeingang 1 in AND-Gatter 1 Bit 1.002 F13 - Logikkanal - Empfangen Logikeingang 1 in OR-Gatter 1 Bit 1.002 F13 - Logikkanal - Empfangen...
- Seite 13 Das Applikationsprogramm TR 648 top3 KNX Objektname Funktion Länge Flags F13 - Logikkanal - Ausgangsobjekt 1 - 4 Byte mit Vorzeichen 4 Bytes 13.* Senden F13 - Logikkanal - Ausgangsobjekt 1 - 4 Byte mit Vorzeichen 4 Bytes 14.* Senden...
- Seite 14 Das Applikationsprogramm TR 648 top3 KNX Objekte für die Logikkanäle: Meteodata 150...
-
Seite 15: Kommunikationsobjekte Beschreibung
Das Applikationsprogramm TR 648 top3 KNX 3.3 Kommunikationsobjekte Beschreibung 3.3.1 Datum und Uhrzeit Objekt 1: Lokale Zeit Als Sendeobjekt: Sendet die aktuelle Uhrzeit im DPT 10.001 Format, je nach Parametrierung, nur auf Anfrage, zyklisch oder zu bestimmten Zeiten (siehe Parameter Zeit und Datum senden). - Seite 16 Das Applikationsprogramm TR 648 top3 KNX Objekt 5: UTC Datum Weltdatum, entspricht dem Datum am Greenwich Meridian. Als Sendeobjekt: Sendet das UTC Datum im DPT 11.001 Format, je nach Parametrierung, nur auf Anfrage, zyklisch oder zu bestimmten Zeiten. Als Empfangsobjekt: Dient zum Stellen des Datums über den Bus.
- Seite 17 Das Applikationsprogramm TR 648 top3 KNX Objekt 9: Fehler Zeitsynchronisation - Senden Erscheint nur, wenn der Parameter Betriebsart der Obj. Zeit und Datum auf Zeit und Datum senden und Parameter Antenne angeschlossen auf Ja eingestellt ist. Das Objekt wird immer nach Änderung gesendet. Wird eine 1 (nach Ablauf einer Stunde) gesendet, so besteht ein Problem mit der Zeitsynchronisation.
- Seite 18 Das Applikationsprogramm TR 648 top3 KNX 3.3.2 Zeitkanäle F1 - F8 Objekt 10: F1 Zeitkanal - Sperren - Empfangen Nur vorhanden, wenn die Sperrfunktion aktiviert ist. Das Verhalten bei Setzen/Aufheben der Sperre sowie der Wirksinn können auf der Parameterseite Sperrfunktion gewählt werden.
- Seite 19 Das Applikationsprogramm TR 648 top3 KNX Telegrammart Gesendete Telegramme RGBW Farbwert DPT251.600 6 Byte Wert für Farbe RGBW. RGB-Wert: #000000-FFFFFF Weißwert: 0-255 XY Farbwert DPT242.600 6 Byte Wert für Farbe XY. X-Wert: 0-1 (0,00000 – 1,00000) Y-Wert: 0-1 (0,00000 – 1,00000) Helligkeitswert: 0-100 Auflösung X/Y-Wert: 5 Nachkommastellen.
- Seite 20 Das Applikationsprogramm TR 648 top3 KNX Sonderprogramme haben eine höhere Priorität wie das Standardprogramm, je höher die Zahl umso höher ist die Priorität 0 = Sonderprogramm beenden / kein Sonderprogramm (d.h. Standardprogramm). 1-14 = ruft das jeweilige Sonderprogramm auf. 15 = Sonderprogramm Dauer EIN.
- Seite 21 Das Applikationsprogramm TR 648 top3 KNX 3.3.3 Schwellwertkanäle F9 - F12 Objekt 100: F9 Schwellwertkanal - Wert - Empfangen Eingangsobjekt des Kanals. Mit diesem Objekt wird die eingestellte Kanalfunktion ausgelöst. Mögliche Eingangsformate Prozentwert 5.001 Wert (0-255) 5.010 2 Byte ohne Vorzeichen 7.001 Farbtemperatur (K) 7.600...
- Seite 22 Das Applikationsprogramm TR 648 top3 KNX Telegrammart Gesendete Telegramme Schalten DPT1.001 Ein/Aus Priorität Schalten DPT2.001 2 Bit Telegramm: Funktion Wert Keine Priorität (00) (keine Priorität) 0 (00bin) Keine Priorität (01) (keine Priorität) 1 (01bin) Priorität Aus (Priorität aktiv. 2 (10bin) Schaltzustand: Aus) Priorität Ein (Priorität aktiv.
- Seite 23 Das Applikationsprogramm TR 648 top3 KNX Telegrammart Gesendete Telegramme 4-Byte Mit Vorzeichen Es kann ein beliebiger Wert zwischen -2147483648 und 2147483647 DPT13.* gesendet werden. 4-Byte Mit Vorzeichen Es kann ein beliebiger Wert zwischen -3,402E+38 und 3,402E+38 gesendet DPT14.* werden. Eingabeformat: Die ETS erlaubt nur die Eingabe als Kommazahl ohne Potenz.
- Seite 24 Das Applikationsprogramm TR 648 top3 KNX 3.3.4 Logikkanäle F13 - F18 Objekt 200: F13 Logikkanal - Logikeingang 1 in AND/OR/XOR Gatter - Empfangen Erstes Eingangsobjekt des Logikmoduls Nur vorhanden, wenn Eingangsgröße für Eingang 1 = Eingangsobjekt Objekt 201: F13 Logikkanal - Logikeingang 2 in AND/OR/XOR Gatter - Empfangen Zweites Eingangsobjekt des Logikmoduls Nur vorhanden, wenn Eingangsgröße für Eingang 2 = Eingangsobjekt...
- Seite 25 Das Applikationsprogramm TR 648 top3 KNX Telegrammart Gesendete Telegramme Priorität Ein (Priorität aktiv. 3 (11bin) Schaltzustand: Ein) Prozentwert DPT5.001 Prozentwert 0 - 100% Wert 0-255 DPT5.010 Wert zwischen 0 und 255 Temperatur DPT9.001 Temperaturwert -273 bis 300°C HKL Betriebsart DPT20.102...
- Seite 26 Das Applikationsprogramm TR 648 top3 KNX Objekt 206: F13 Logikkanal – Ausgangsobjekt 2 - Schalten, Priorität, Wertgeber, Prozent, HKL Betriebsart… - Senden Dies ist das zweite Ausgangsobjekt des Logikkanals Die Funktion des Objekts hängt von der gewählten Telegrammart ab. Telegrammarten siehe Objekt 205 F13.1 Die Art des Telegramms kann unabhängig vom 1.
-
Seite 27: Parameterseiten Übersicht
Das Applikationsprogramm TR 648 top3 KNX 3.4 Parameterseiten Übersicht Parameterseite Beschreibung Allgemein Allgemein Grundlegende Einstellungen: Kanaltypenauswahl, Kanalaktivierung und kundenspezifische Beschriftung der Kanäle. Verhalten der Sperrfunktion aller Kanäle. Datum und Uhrzeit Datum und Uhrzeit Einstellungen zu Senden/Empfangen von Uhrzeit/Datum und Auswahl der Antenne. -
Seite 28: Parameterseite Allgemein
Das Applikationsprogramm TR 648 top3 KNX 3.5 Parameterseite Allgemein Bezeichnung Werte Beschreibung Zeitkanäle verwenden? Ist dieser Parameter aktiv, so Nein erscheinen 8 weitere Parameter mit denen die einzelnen Zeitkanäle F1 - F8 aktiviert und deaktiviert werden können. Zeitkanäle können beim Ein- bzw. - Seite 29 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung ☐ ☐ ☐ ☐ Checkbox zum Aktivieren/Deaktivieren des jeweiligen Schwellwertkanals. Ist ☐ dieser aktiv, erscheint ein Eingabefeld ☐ für den Benutzertext. Dieser wird für die Parameterseite Schwellwertkanal, ☐ sowie für den Objektnamen verwendet.
-
Seite 30: Parameterseite Datum Und Uhrzeit
Das Applikationsprogramm TR 648 top3 KNX 3.6 Parameterseite Datum und Uhrzeit Bezeichnung Werte Beschreibung Zeit und Datum Betriebsart der Obj. Zeit und Datum Wird „empfangen“ gewählt, so kann die Uhr empfangen durch externe Uhrzeit- und Datumstelegramme neu gestellt werden. Zeit und Datum senden Wird „senden“... - Seite 31 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Zykluszeit 1 min Zykluszeit für das Senden der Zeit und 2 min Datumsobjekte. 3 min Erscheint nur, wenn Parameter Zeit und 5 min Datum senden? = Mit Zykluszeit. 10 min 15 min...
-
Seite 32: Parameterseite Zeitkanal
Das Applikationsprogramm TR 648 top3 KNX 3.7 Parameterseite Zeitkanal Die Zeitkanäle werden auf der Parameterseite Allgemein aktiviert. Die Zeitkanäle F1 – F8 sind unabhängig, aber von den Parametereinstellungen identisch. Bezeichnung Werte Beschreibung Sperrfunktion aktivieren? Nein Keine Sperrfunktion Die Parameterseite Sperrfunktion und das Sperrobjekt werden eingeblendet. -
Seite 33: Parameterseite Ausgangsobjekte
Das Applikationsprogramm TR 648 top3 KNX 3.7.1 Parameterseite Ausgangsobjekte Bezeichnung Werte Beschreibung Ausgangsobjekt 1 Schalten DPT1.001 Telegrammtyp für das erste Telegrammart Priorität Schalten DPT2.001 Ausgangsobjekt des Zeitkanals. Prozentwert DPT5.001 Wert 0-255 DPT5.010 Temperatur DPT9.001 HKL Betriebsart DPT20.102 Szene Abrufen DPT17.001 Farbtemperatur DPT7.600... - Seite 34 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Telegramm RGB-Farbwert: #000000-FFFFFF 3 Byte Wert für Farbe RGB senden. (Farbe RGB DPT232.600) Telegramm RGB-Wert: #000000-FFFFFF 6 Byte Wert für Farbe RGBW senden. (Farbe RGBW DPT251.600) Weißwert: 0-255 Telegramm X-Wert: 0-1 6 Byte Wert für Farbe XY senden.
- Seite 35 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Ausgangsobjekt 2 Schalten DPT1.001 Telegrammtyp für das zweite Telegrammart Priorität Schalten DPT2.001 Ausgangsobjekt des Zeitkanals. Prozentwert DPT5.001 Wert 0-255 DPT5.010 Temperatur DPT9.001 HKL Betriebsart DPT20.102 Szene Abrufen DPT17.001 Farbtemperatur DPT7.600 Farbe RGB DPT232.600 Farbe RGBW DPT251.600...
- Seite 36 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Beide Ausgangsobjekte werden nach einem dieser Ereignisse gesendet. Meteodata 150...
- Seite 37 Das Applikationsprogramm TR 648 top3 KNX 3.7.2 Parameterseite Sperrfunktion Die Sperrfunktion wird auf der Parameterseite Zeitkanal aktiviert. Bezeichnung Werte Beschreibung Sperrobjekt Sperren mit 1 (Default) 1 = Sperren 0 = Sperre aufheben Sperren mit 0 1 = Sperre aufheben 0 = Sperren...
-
Seite 38: Parameterseite Betriebsstundenzähler
Das Applikationsprogramm TR 648 top3 KNX 3.7.3 Parameterseite Betriebsstundenzähler Der Betriebsstundenzähler wird auf der Parameterseite Zeitkanal aktiviert. Bezeichnung Werte Beschreibung Art Betriebsstundenzähler Betriebsstundenzähler Vorwärtszähler für die Einschaltdauer des Kanals. Zähler für Zeit zum nächsten Rückwärtszähler für die Einschaltdauer Service des Kanals. - Seite 39 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Zykluszeit 1 Minute, 2 Minuten, In welchem Abstand soll die Zeit bis 3 Minuten, 5 Minuten, zum nächsten Service zyklisch gesendet 10 Minuten, 15 Minuten, werden? 30 Minuten, 45 Minuten, 60 Minuten Service fällig 1 Bit zyklisch...
-
Seite 40: Parameterseite Schwellwertkanal
Das Applikationsprogramm TR 648 top3 KNX 3.8 Parameterseite Schwellwertkanal Der empfangene Wert wird mit der eingestellten Schwelle verglichen. Überschreitet der Wert die Schwelle, gilt die Bedingung als erfüllt; liegt er darunter, ist sie unerfüllt. Das Verhalten der Ausgangsobjekte bei erfüllter oder unerfüllter Bedingung wird auf der Parameterseite Ausgabeobjekte festgelegt. - Seite 41 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung 1…100 % Bei der Telegrammart Prozentwert DPT5.001 1…255 Bei der Telegrammart Wert 0-255 DPT5.010. 0,01…300 Bei der Telegrammart Temperatur DPT9.001. 1…10.000 Bei der Telegrammart Farbtemperatur DPT7.600. 1…255 Bei der Telegrammart 1-Byte Ohne Vorzeichen DPT5..
- Seite 42 Das Applikationsprogramm TR 648 top3 KNX 3.8.1 Parameterseite Ausgangsobjekte Bezeichnung Werte Beschreibung Ausgangsobjekt 1 Schalten DPT1.001 Telegrammtyp für das erste Telegrammart Priorität Schalten DPT2.001 Ausgangsobjekt des Schwellwertkanals. Prozentwert DPT5.001 Wert 0-255 DPT5.010 Temperatur DPT9.001 HKL Betriebsart DPT20.102 Szene Abrufen DPT17.001 Farbtemperatur DPT7.600...
- Seite 43 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Telegramm RGB-Farbwert: #000000-FFFFFF 3 Byte Wert für Farbe RGB senden. (Farbe RGB DPT232.600) Telegramm RGB-Wert: #000000-FFFFFF 6 Byte Wert für Farbe RGBW senden. (Farbe RGBW DPT251.600) Weißwert: 0-255 Telegramm X-Wert: 0-1 6 Byte Wert für Farbe XY senden.
- Seite 44 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Ausgangsobjekt 2 Schalten DPT1.001 Telegrammtyp für das zweite Telegrammart Priorität Schalten DPT2.001 Ausgangsobjekt des Schwellwertkanals. Prozentwert DPT5.001 Wert 0-255 DPT5.010 Temperatur DPT9.001 HKL Betriebsart DPT20.102 Szene Abrufen DPT17.001 Farbtemperatur DPT7.600 Farbe RGB DPT232.600 Farbe RGBW DPT251.600...
- Seite 45 Das Applikationsprogramm TR 648 top3 KNX 3.8.2 Parameterseite Sperrfunktion Die Sperrfunktion wird auf der Parameterseite Schwellwertkanal aktiviert. Bezeichnung Werte Beschreibung Sperrobjekt Sperren mit 1 (Default) 1 = Sperren 0 = Sperre aufheben Sperren mit 0 1 = Sperre aufheben 0 = Sperren...
-
Seite 46: Parameterseite Logikkanal
Das Applikationsprogramm TR 648 top3 KNX 3.9 Parameterseite Logikkanal Die Logikkanäle können bis zu vier 1-Bit Eingangsgrößen miteinander logisch verknüpfen. Verfügbare Eingangsgrößen: • Eingangsobjekte des Kanals • Verknüpfungsergebnis der anderen Logikkanäle • Schaltzustand der Zeitkanäle • Status der Schwellwertkanäle (erfüllt/nicht erfüllt) Das Verhalten der Ausgangsobjekte bei erfüllter bzw. - Seite 47 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Schaltzustand Zeitkanal F1 Schaltzustand eines Zeitkanals. Schaltzustand Zeitkanal F2 (0 = Aus, 1 = Ein) Schaltzustand Zeitkanal F3 Schaltzustand Zeitkanal F4 Schaltzustand Zeitkanal F5 Schaltzustand Zeitkanal F6 Schaltzustand Zeitkanal F7 Schaltzustand Zeitkanal F8...
- Seite 48 Das Applikationsprogramm TR 648 top3 KNX 3.9.1 Parameterseite Ausgangsobjekte Bezeichnung Werte Beschreibung Schalten DPT1.001 Telegrammart Telegrammtyp für das erste Priorität Schalten DPT2.001 Ausgangsobjekt des Logikkanals. Prozentwert DPT5.001 Wert 0-255 DPT5.010 Temperatur DPT9.001 HKL Betriebsart DPT20.102 Szene Abrufen DPT17.001 Farbtemperatur DPT7.600 Farbe RGB DPT232.600...
- Seite 49 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Telegramm RGB-Farbwert: #000000-FFFFFF 3 Byte Wert für Farbe RGB senden. (Farbe RGB DPT232.600) Telegramm RGB-Wert: #000000-FFFFFF 6 Byte Wert für Farbe RGBW senden. (Farbe RGBW DPT251.600) Weißwert: 0-255 Telegramm X-Wert: 0-1 6 Byte Wert für Farbe XY senden.
- Seite 50 Das Applikationsprogramm TR 648 top3 KNX Bezeichnung Werte Beschreibung Ausgangsobjekt 2 Schalten DPT1.001 Telegrammtyp für das zweite Telegrammart Priorität Schalten DPT2.001 Ausgangsobjekt des Logikkanals. Prozentwert DPT5.001 Wert 0-255 DPT5.010 Temperatur DPT9.001 HKL Betriebsart DPT20.102 Szene Abrufen DPT17.001 Farbtemperatur DPT7.600 Farbe RGB DPT232.600 Farbe RGBW DPT251.600...
- Seite 51 Das Applikationsprogramm TR 648 top3 KNX 3.9.2 Parameterseite Sperrfunktion Bezeichnung Werte Beschreibung Sperren mit 1 (Default) Sperrobjekt 1 = Sperren 0 = Sperre aufheben Sperren mit 0 1 = Sperre aufheben 0 = Sperren Nicht senden Verhalten bei Setzen der Sperre...
-
Seite 52: Typisches Anwendungsbeispiel
Typisches Anwendungsbeispiel 4 Typisches Anwendungsbeispiel Dieses Anwendungsbeispiel ist als Planungshilfe gedacht und erhebt keinen Anspruch auf Vollständigkeit. Es können beliebig ergänzt und erweitert werden. Für die hier nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. 4.1 8-Kanal schalten Die TR 648 steuert den MIX2 Schaltaktor RMG 8 S. -
Seite 53: Objekte Und Verknüpfungen
Typisches Anwendungsbeispiel 4.1.3 Objekte und Verknüpfungen Verknüpfungen TR 648 top3 RMG 8 S Kommentar Objektname Objektname F1 Schalten RMG 4 U Kanal C1 F2 Schalten RMG 4 U Kanal C2 TR 648 top3 sendet Schaltbefehle an RMG 8 S F3 Schalten RMG 4 U Kanal C3 F4 Schalten RMG 4 U Kanal C4...
