Rahmenmontage
1.
Die Information auf Seite 8 muss unbedingt
gelesen werden, bevor man mit der Montage
der Kraftstation beginnt. Bitte verwenden Sie
zur Identifizierung der kleinen Montageteile
das DIAGRAMM FÜR DIE IDENTIFIZIERUNG
DER TEILE auf Seite 5-7 dieser Anleitung.

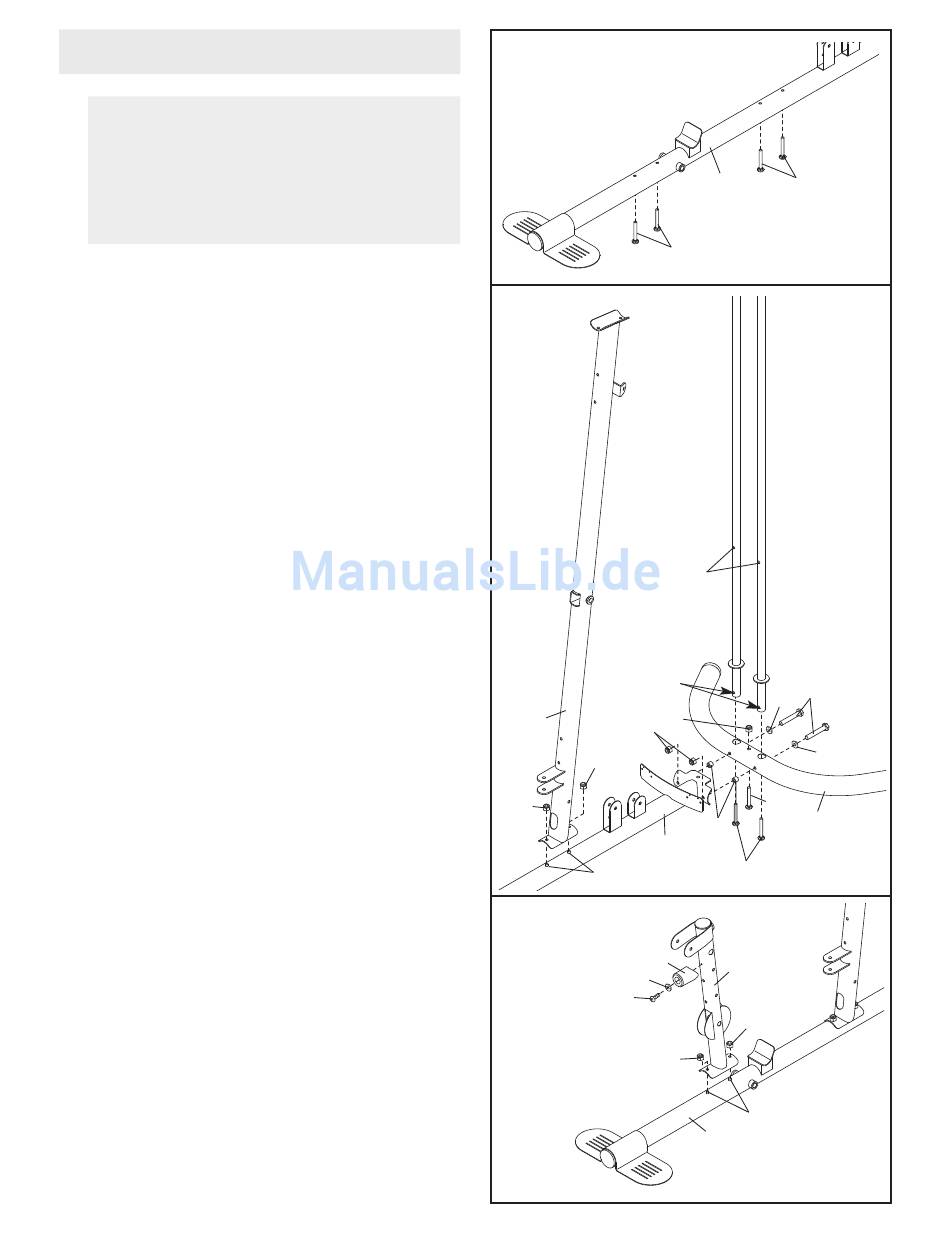

Schieben Sie vier M8 x 75mm Schrauben mit Vier-
kantansatz (83) von unten nach oben, wie ange-
zeigt, in die Basis (1) ein. Anmerkung: Um die
Schrauben in dieser Position zu halten, kann
man sie mit Klebeband vorläufig befestigen.
2. Schieben Sie die beiden Gewichtsführungen (18)
durch die Stützstange (3). Achten Sie darauf,
dass sich die angedeuteten Löcher der
Gewichtsführungen unten befinden.
Befestigen Sie die Stützstange (3) und die
Gewichtsführungen (18) mit zwei M10 x 85mm
Schrauben (81), zwei M10 Scheiben (80), zwei
21mm Stahlabstandsstücken (108) und zwei M10
Muttern mit Nylon-Klemmteil (77) an der Basis
(1). Ziehen Sie die Muttern noch nicht fest.
Befestigen Sie als nächstes die Gewichtsführun-
gen (18) mit zwei M10 x 20mm Linsenschrauben
(96) an der Stützstange (3). Befestigen Sie dann
die Stützstange mit einer M8 x 75mm Schraube
mit Vierkantansatz (83) und einer M8 Mutter mit
Nylon-Klemmteil (78) an der Basis (1). Ziehen Sie
die Mutter noch nicht fest.
Befestigen Sie den Pfosten (2) mit den zwei
angedeuteten M8 x 75mm Schrauben mit
Vierkantansatz (83) und zwei M8 Muttern mit
Nylon-Klemmteil (78) an der Basis (1). Ziehen
Sie die Muttern noch nicht fest.
3. Befestigen Sie das Vorderbein (10) mit zwei M8 x
75mm Schrauben mit Vierkantansatz (83) und
zwei M8 Muttern mit Nylon-Klemmteil (78) an der
Basis (1). Drehen Sie die Muttern mit Nylon-
Klemmteil noch nicht fest an.
Befestigen Sie den Beinhebel-Stoßdämpfer (75) mit
einer M4 x 16mm Blechschraube (110) und einer
M4 Scheibe (104) am Vorderbein (10). Das Ende
des Stoßdämpfers muss nach oben zeigen.
1
2
Löcher
2
77
78
78
83
3
75
104
110
9
1
83
83
18
81
80
78
80
83
3
108
1
96
10
78
78
83
1
