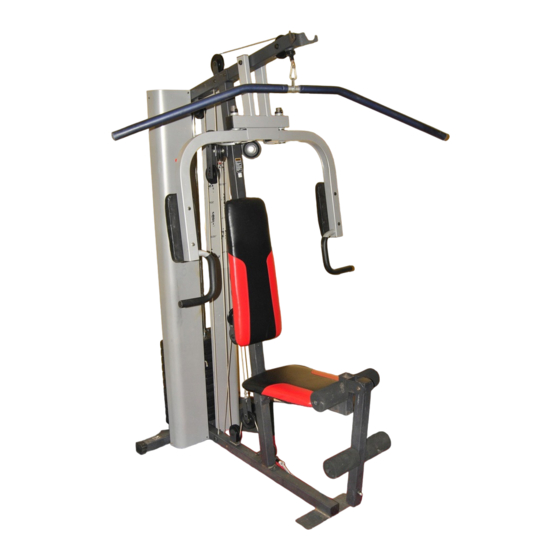

Weider Pro 2000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Weider Anleitungen
  4. Fitness-Ausrüstung
  5. Pro 2000
  6. Bedienungsanleitung

Weider Pro 2000 Bedienungsanleitung

Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Inhaltsverzeichnis

Quicklinks

Modell-Nr. WEEVSY2026.0
Serien-Nr.
Notieren Sie sich hier die Serien-Nr.,
falls Sie sie einmal brauchen sollten.
Aufkleber mit Serien Nr.
(unter dem Sitz)
FRAGEN?
Als Hersteller verpflichten wir
uns zur kompletten Zufrieden-
stellung unserer Kunden. Falls
Sie irgendwelche Fragen haben
oder falls Teile fehlen, rufen Sie
bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
ACHTUNG
Lesen Sie bitte aufmerksam alle
Hinweise und Anleitungen, be-vor
Sie dieses Gerät in Betrieb neh-
men. Heben Sie diese Anleitung
für eventuellen späteren
Gebrauch auf.
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weider Pro 2000

Inhaltszusammenfassung für Weider Pro 2000

  • Seite 1 Modell-Nr. WEEVSY2026.0 Serien-Nr. BEDIENUNGSANLEITUNG Notieren Sie sich hier die Serien-Nr., falls Sie sie einmal brauchen sollten. Aufkleber mit Serien Nr. (unter dem Sitz) FRAGEN? Als Hersteller verpflichten wir uns zur kompletten Zufrieden- stellung unserer Kunden. Falls Sie irgendwelche Fragen haben oder falls Teile fehlen, rufen Sie bitte an.

  • Seite 2: Inhaltsverzeichnis

    INHALTVERZEICHNIS DIE WARNUNGSAUFKLEBER ANBRINGEN ........... . 2 WICHTIGE VORSICHTSMASSNAHMEN .

  • Seite 3: Wichtige Hinweise

    WICHTIGE HINWEISE ACHTUNG: Lesen Sie vor Beginn Ihres Trainings mit der Kraftstation unbedingt die nachfolgenden Hinweise, um ernsthafte Verletzungen zu vermeiden. 1. Lesen Sie sorgfältig alle Anweisungen, die in 6. Halten Sie sich beim Auf- oder Absteigen dieser Bedienungsanleitung und den beige- oder während Sie auf der Kraftstation trai- fügten Informationen enthalten sind und alle nieren immer an den Haltestangen fest.

  • Seite 4: Bevor Sie Anfangen

    Zunächst unseren recht herzlichen Dank, dass Sie Lektüre dieser Bedienungsanleitung noch Fragen sich für die WEIDER ® PRO 2000 Kraftstation entschie- haben, beziehen Sie sich auf die Vorderseite der den haben. Die Kraftstation bietet eine eindrucksvolle Anleitung. Halten Sie bitte vor Ihrem Anruf die Modell- Anzahl von Stationen an, die zur Entwicklung jeder und die Serien-Nummer Ihres Gerätes bereit.

  • Seite 5: Diagramm Zur Identifizierung Der Teile

    DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE—Modell-Nr. WEEVSY2026.0 M4 x 12mm M6 x 63mm Schraube (67) Blechschraube M8 x 63mm Schraube (66) (56) M6 x 58mm Schraube (65) M6 x 16mm M10 x 65mm Schraube mit Schraube (40) Vierkantansatz (59) M10 x 52mm Schraube (52) M4 x 19mm Blech- schraube (76) M8 x 70mm Schraube mit...

  • Seite 6: Montage

    MONTAGE • Bei der Montage, achten Sie darauf, dass alle Erleichten Sie sich die Montage Teile Zeichnungsgemäß ausgerichtet sind. Die Bedienungsanleitung ist so entworfen um zu • Zur Identifizierung der kleinen Teile bei der versichern, dass die Kraftstation von allen erfolg- Montage, beziehen Sie sich auf das DIAGRAMM reich zusammen gestellt werden kan.
  • Seite 7 2. Befestigen Sie den Pfosten (3) mit den beiden M8 x 63mm Schrauben mit Vierkantansatz (58) und zwei M8 Muttern mit Nylon-Klemmteil (69) an der Basis (1) an. Ziehen Sie die Muttern mit Nylon- Klemmteil noch nicht fest. Befestigen Sie den Verschluss des Druck- Rahmens (39) mit einer M8 x 63mm Schraube (66), zwei M8 Scheiben (71) und einer M8 Mutter mit Nylon-Klemmteil (69) am Pfosten (3) an.
  • Seite 8 4. Stecken Sie die zehn Gewichte (15) auf die Gewichtsführungen (10), jeweils mit dem Loch für den Gewichtsschlüssel (nicht abgebildet) nach Schmieren unten und auf der Seite, die nicht dem Pfosten (3) gegenüber liegt. Stecken Sie das Gewichtsstange (12) in die Gewichte (15).
  • Seite 9 ARMMONTAGE Schmieren 7. Schmieren Sie den M10 x 57mm Bolzensatz (81) mit dem mitgelieferten Schmiermittel. Befestigen Sie den Beinhebel (9) mit dem Bolzensatz am Sitzrahmen (8). Achten Sie darauf, dass der Stiel des Bolzensatzes durch die beiden Seiten der Klammer am Sitzrahmen gesteckt ist.
  • Seite 10 10. Stecken Sie den Stift des linken Arms (7) durch das Loch im Druck-Rahmen (5). Achten Sie darauf, dass sich der Arm hinter dem ange- zeigten Halter des Druck-Rahmens befindet. Stecken Sie eine 25mm Scheibe (29) auf den Stift des linken Bügels (7). Drehen Sie eine M6 x 43mm Schraube (61) in den Stift und sichern Halter Sie sie mit einer M6 Mutter mit Nylon-Klemmteil...
  • Seite 11 14. Führen Sie das hohe Kabel (50) über eine 90mm Rolle (34). Befestigen Sie die Rolle und die zwei Fingerschutzstücke (35) mit einer M10 x 46mm Schraube (53) und einer M10 Mutter mit Nylon-Klemmteil (68) am oberen Rahmen (4). Wiederholen Sie diesen Schritt mit einer zwei- ten 90mm Rolle (34), zwei Fingerschutzstücken (35), eine M10 x 46mm Schraube (53), und einer M10 Mutter mit Nylon-Klemmteil (68).
  • Seite 12 18. Führen Sie das Drück-Kabel (49) über eine 90mm Rolle (34). Befestigen Sie die Rolle, und zwei Fingerschutzstücke (35) mit einer M10 x 46mm Schraube (53) und einer M10 Mutter mit Nylon-Klemmteil (68) an der doppelten U- Klammer (42). 19. Schmieren Sie die M10 x 78mm Schraube (54). Befestigen Sie den Rollenarm (38) mit der Schmieren Schraube und einer M10 Mutter mit Nylon-...
  • Seite 13 22. Führen Sie das kurze Kabel (47) über eine 90mm Rolle (34). Befestigen Sie die Rolle und die zwei Fingerschutzstücke (35) mit einer M10 x 46mm Schraube (53) und einer M10 Mutter mit Nylon-Klemmteil (68) an der doppelten U- Klammer (42). 23.
  • Seite 14 26. Führen Sie das untere Kabel (48) über eine 90mm Rolle (34). Befestigen Sie die Rolle und die zwei Fingerschutzstücke (35) mit einer M10 x 46mm Schraube (53) und einer M10 Mutter mit Nylon-Klemmteil (68) am Halter an der Basis (1). 27.
  • Seite 15 SITZMONTAGE 30. Befestigen Sie die Rückenlehne (18) mit zwei M6 x 63mm Schrauben (67) und zwei M6 Scheiben (73) am Pfosten (3). Breiteres Ende 31. Befestigen Sie den Sitz (19) wie dargestellt mit den vier M6 x 16mm Schrauben (40) am Sitzrahmen (8).
  • Seite 16 33. Befestigen Sie die Rahmen der rechten und der linken Umhüllung (84, 85) mit einer M8 x 68mm Schraube (63) und einer M8 Mutter mit Nylon- Klemmteil (69) am oberen Rahmen (4). Ziehen Sie die Mutter mit Nylon-Klemmteil noch nicht fest.

  • Seite 17: Einstellung

    EINSTELLUNG Dieser Abschnitt erklärt wie man die Kraftstation anpasst. Beziehen Sie sich auch auf die inbegriffenen Trai- ningsrichtlinien um die korrekte Art jeder Übung zu ersehen. Überprüfen Sie vor jedem Training alle Einzelteile und ziehen Sie die Teile nach, die sich eventuell gelöst haben. Defekte oder abgenutzte Teile müssen sofort ersetzt werden.

  • Seite 18: Gewichtwiderstandstabelle

    GEWICHTSWIDERSTANDSTABELLE Diese Tabelle gibt den ungefähren Gewichtswiderstand bei jeder Station an. Der hier angegebene Butterfly-Arm- Widerstand bezieht sich auf den Widerstand für jeden Butterfly-Arm separat. Anmerkung: Der tatsächliche Widerstand jeder Station kann variieren, gemâss der Reibung zwischen den Kabeln, den Rollen und den Gewichtsführungen.

  • Seite 19: Kabeldiagramme

    KABELDIAGRAMME Die Kabeldiagramme unten zeigen den ordnungsgemäßen Anschluss des kurzen Kabels (47), das untere Kabel (48), das Druck-Kabel (49) und das hohe Kabel (50). Verwenden Sie die Diagramme um sicherzustellen, das die Anlage ordnungsgemäß verkabelt worden ist. Die Zahlen zeigen für jedes Kabel die richtige Verlegung an. Hohes Kabel (50) Druck-Kabel (49) Kurzes Kabel (47)

  • Seite 20: Fehlersuche Und Wartung

    FEHLERSUCHE UND WARTUNG DIE KABEL STRAFFEN Gewebte Kabel, wie in dieser Kraftstation angewen- det, können leicht verpannt werden. Wenn das Kabel schlaff ist bevor man Widerstand wahr nimmt, sollten die Kabel gestrafft werden: Schlafheit kann entfernt werden, indem ein 90mm Rolle (34), die Kableklammer (36) und zwei Fingerschutzstücke (35) in einen Satz Löcher gesteckt werden, der sich näher an der Mitte der bei-...

  • Seite 21: Teileliste

    TEILELISTE—Modell-Nr. WEEVSY2026.0 R0706A Zahl Beschreibung Zahl Beschreibung Basis Druck-Kabel Stützstange Hohes Kabel Pfosten Großer Abstandshalter Oberer Rahmen M10 x 52mm Schraube Druck-Rahmen M10 x 46mm Schraube Rechter Arm M10 x 78mm Schraube Linker Arm M10 x 65mm Schraube Sitzrahmen M4 x 12mm Blechschraube Beinhebel M10 x 70mm Schraube Gewichtsführung...

  • Seite 22: Detailzeichnung

    DETAILZEICHNUNG A—Modell-Nr. WEEVSY2026.0 R0706A...
  • Seite 23 DETAILZEICHNUNG B—Modell-Nr. WEEVSY2026.0 R0706A 73 67...

  • Seite 24: Bestellung Von Ersatzteilen

    Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben: • die MODELL-NUMMER des Produktes (WEEVSY2026.0) • den NAMEN des Produktes (Kraftstation WEIDER PRO 2000) • die SERIEN-NUMMER (finden Sie auf der Vorderseite dieser Bedienungsanleitung) • die BESTELL-NUMMER und BESCHREIBUNG des Ersatzteiles (siehe DETAILZEICHNUNG und TEILELISTE auf die Seiten 21, 22, und 23) WESLO ist ein eingetragenes Warenzeichen von ICON IP, Inc.
