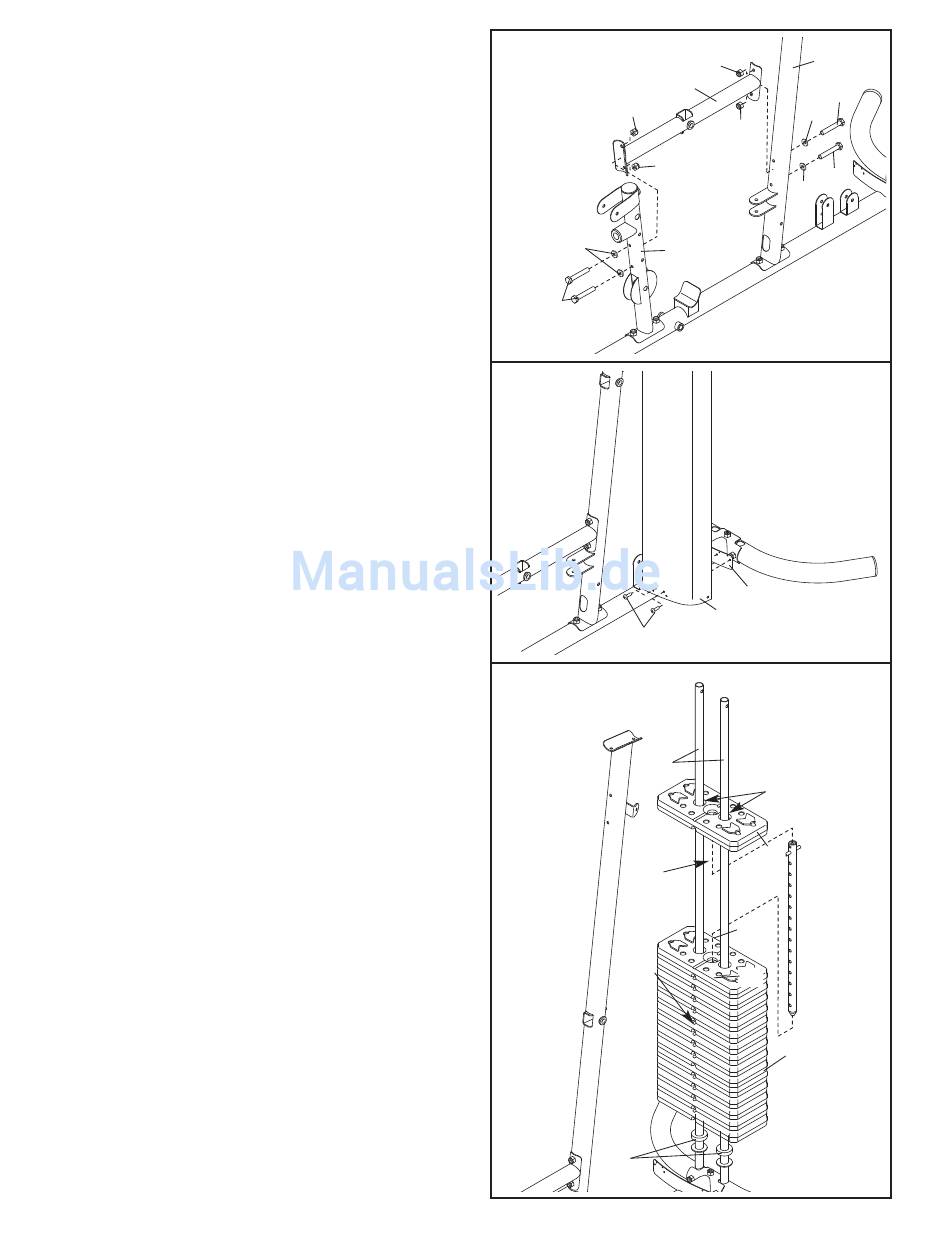

4. Befestigen Sie den Rahmen (9) mit zwei M8 x
80mm Schrauben (100), zwei M8 Scheiben (103)
und zwei M8 Muttern mit Nylon-Klemmteil (78)
am Pfosten (2). Drehen Sie die Muttern mit
Nylon-Klemmteil noch nicht fest an.
Befestigen Sie den Rahmen (9) mit zwei M8 x
65mm Schrauben (101), zwei M8 Scheiben (103)
und zwei M8 Muttern mit Nylon-Klemmteil (78)
am Vorderbein (10). Drehen Sie die Muttern mit
Nylon-Klemmteil noch nicht fest an.
5. Befestigen Sie das Unterteil der linken Umhüllung
(21) mit zwei M4 x 12mm Blechschrauben (102)
an der Basis (1).
Wiederholen Sie diesen Schritt mit der rech-
ten Umhüllung (nicht abgebildet).
6. Anmerkung: Einige Teile sind hier nicht abge-
bildet, um diesen Schritt klarer darzustellen.
Schieben Sie die zwei Gewichtsstoßdämpfer (71)
auf die Gewichtsführungen (18). Richten Sie vier-
zehn Gewichte (19) so aus, dass die Schlüssel-
löcher unten sind, wie hier abgebildet. Schieben Sie
die Gewichte dann auf die Gewichtsführungen.
Schieben Sie die Gewichtsrohrkappe (76) auf die
Gewichtsstange (20) auf. Schieben Sie die
Gewichtsstange durch die vierzehn Gewichte
(19). Achten Sie darauf, dass sich der Stift an
der Gewichtsstange oben befindet, wie hier
angezeigt.
Schmieren Sie die angezeigten Löcher jedes
Gewichts (19) mit dem Schmierfett in dem beige-
fügten Paket. Schieben Sie dann die Gewichte
auf die Gewichtsführungen (18).
4
78
103
101
5
102
6
Stift
Stiftloch
71
10
2
78
9
100
103
78
78
100
103
10
1
21
18
Schmieren
19
20
76
19
