Weider Pro 5500 Bedienungsanleitung Seite 16

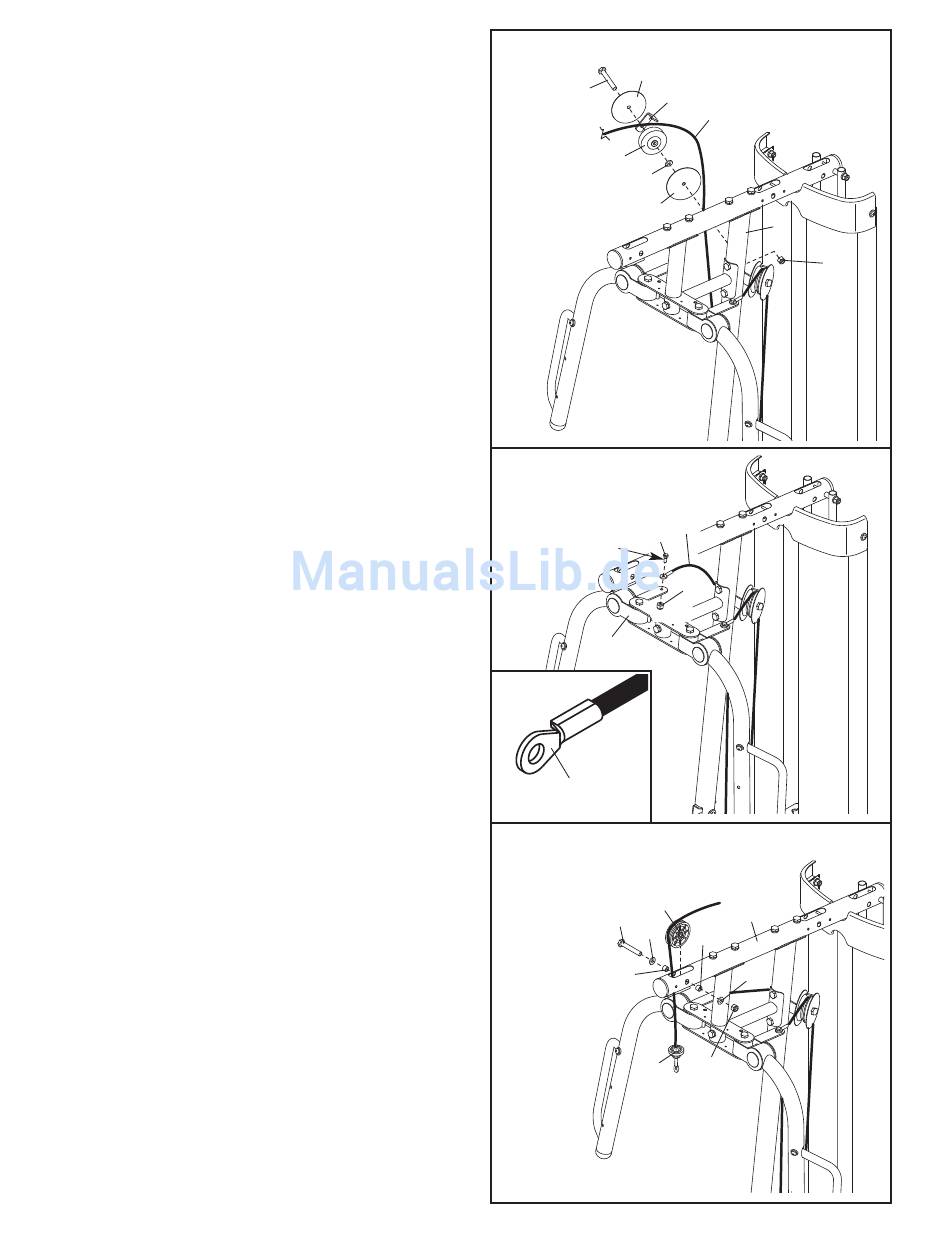

22. Winden Sie das Butterfly-Kabel (50) über eine
„V"-Rolle (47). Befestigen Sie eine „V"-Rolle, eine
große Kabelklappe (57), einer M10 Scheibe (80),
und zwei Schutzvorrichtungen (54) mit einer M10
x 60mm Schraube (79) und einer M10 Mutter mit
Nylon-Klemmteil (77) am Pfosten (2).
23. Schmieren Sie eine M8 x 22mm Schraube mit
Ansatzschaft (90). Befestigen Sie das Butterfly-
Kabel (50) mit der Schraube mit Ansatzschaft und
einer M8 Mutter mit Nylon-Klemmteil (78) an dem
rechten Butterfly-Klammer (29). Achten Sie
darauf, dass die flache Seite des Kabels an
die Butterfly-Klammer anliegt.
24. Finden Sie das Lat-Kabel (49). Führen Sie das
Kabel hoch durch den oberen Rahmen (4) und
über eine 90mm Rolle (48). Befestigen Sie die
Rolle innerhalb des oberen rahmen mit einer M10
x 80mm Schraube (84), zwei M10 Scheiben (80),
zwei 19mm Abstandshaltern (67) und einer M10
Mutter mit Nylon-Klemmteil (77).
