HMS BE3200 Bedienungsanleitung Seite 54

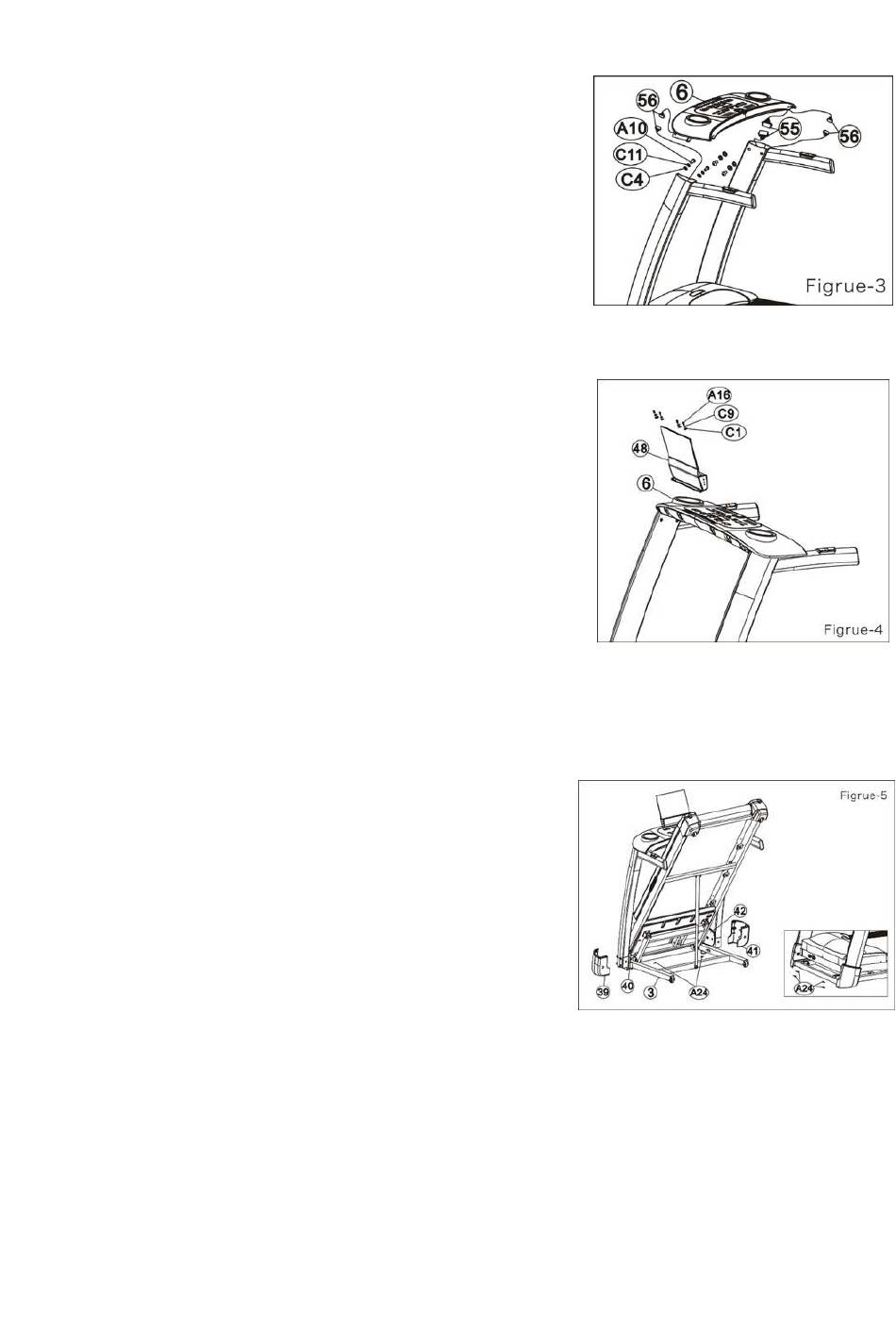

3. Montage des Konsolenmasts und der Konsole
3.1 Verbinden Sie das Signalkabel (55) aus dem rechten Konsolenmast
und das Signalkabel (56) aus dem Haltegriff mit dem Kabel aus der
Konsole (6). Führen Sie die Konsole an den Konsolenmast heran.
3.2 Fixieren Sie die Konsole am Konsolenmast mittels der halbrunden
Schrauben M10*20 (A10), eines Federrings φ10 (C11) und einer flachen
Unterlegscheibe φ10 (C4) (wie auf der Abbildung Nr. 3).
4. Montage der Halterung für ein Tablet
4.1 Zentrieren Sie den Griff mit der drehbaren Basis. Befestigen Sie
alles mittels 4 Sets mit Kreuzschlitzschrauben (A16), mittels eines
Federrings φ4（C9）und einer flachen Unterlegscheibe φ4（C1) (wie
auf der Abbildung Nr. 4).
5．Montage der linken und rechten Abdeckung
5.1 Ziehen Sie alle Schrauben fest an.
5.2 Heben Sie den Basis-Rahmen an. Entfernen Sie das Klebeband aus der linken Abdeckung 2 (40) und
befestigen Sie die Abdeckung 2 am Basis-Rahmen (3). Verbinden Sie danach die Abdeckung 1 (39) mit der
Abdeckung 2 (40) mittels einer selbstsichernden Schraube (A24).
5.3 Entfernen Sie das Klebeband aus der rechten Abdeckung 2 (42)
und befestigen Sie die Abdeckung 2 (41) am Basis-Rahmen (3).
Verbinden Sie danach die rechte Abdeckung 1 (41) mit der
Abdeckung 2 (42) mittels einer selbstsichernden Schraube
ST2.9×12(A24).
5.4 Montieren Sie die linke und rechte Abdeckung nach dem
Aufklappen des Laufbands mittels 4 selbstsichernden Schrauben
6
