podložky φ8 (C3) ze zadní strany. (Obr. 2)
3. Montáž madel a konzole
3.1. Napájecí vodič (55) a signální vodič (56) vycházející z pravého sloupku spojte s
protikusem vycházejícím z konzole (6). Konektory po spojení vložte zpět do sloupku.
Signální vodič (56) vycházející z pravého sloupku spojte s protikusem vycházejícím z
konzole (6). Konektory po spojení vložte zpět do sloupku.

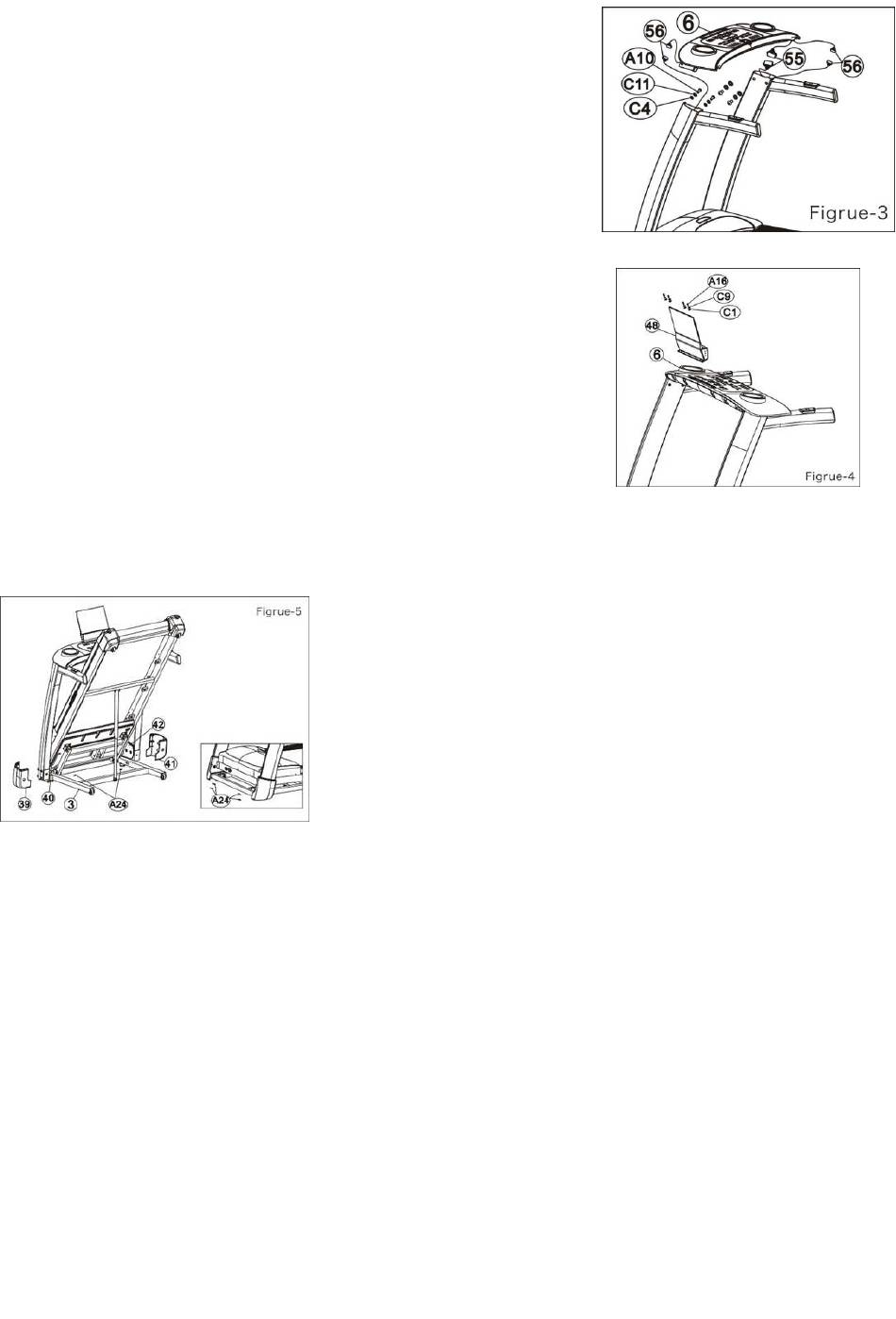

3.2 Konzoli (6) spojte se sloupky pomocí sady šroubu M10*20 (A10), pružné podložky O10 (C11), a ploché podložky O10 (C4).
(Obrázek-3)
4. Montáž držáku mobilního zařízení
4.1 Vyklopte kloub držáku (48) a pomocí 4 šroubů (A16), pružinových podložek φ4（C9）a podložek φ4（C1）jej
připevněte ke konzoli (6). (Obr. 5)
5．Montáž levého a pravého krytu
5.1 Dotáhněte všechny šrouby, které jsou pod montovaným krytem.
5.2 Nadzvedněte běžeckou plochu a na sloupek nasuňte vnitřní kryt (40 a 42) a vnější kryt (39 a 41), kryty srovnejte
a připevněte pomcí šroubů ST2.9x12 (A24).
5.3 spusťte běžeckou plochu do roviny a pomocí šroubů ST2.9×12
(A24) připevněte kryty z přední strany (Obr. 6)
