Inhaltszusammenfassung für HMS BE5833

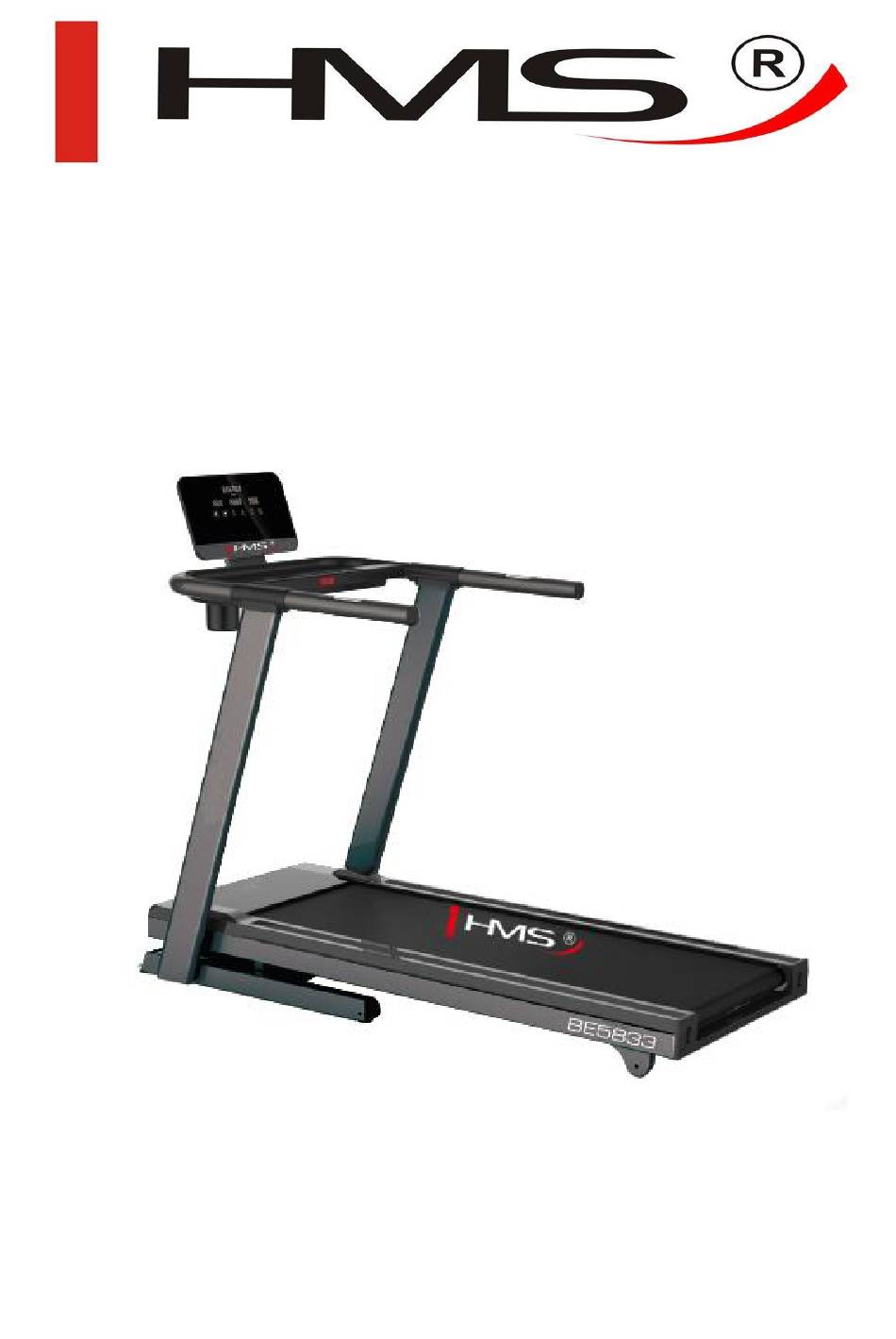

- Seite 1 BE5833...
- Seite 50 Sicherheitsanmerkungen Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen und für die Zukunft aufbewahrt werden. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck. Um die eigene Sicherheit nicht zu gefährden, sollte das Produkt gemäß dieser Anleitung aufgebaut und verwendet werden.
- Seite 51 Stückliste NAME Menge Laufbahnrahmen Plattform Säule (L) Säule (R) Steuerpult-Rahmen Hintere Computerabdeckung Schnappverschluss Abdeckung Motorabdeckung Stütze Schraube M12×Φ14×35×19 Schraube M8×75 Schraube M8×15 Schraube M8×20 Schraube M8×15 Schraube M6×15 Schraube M8x50×20 Unterlage Φ12 Schraube M8×30×20 Schraube M6×30×Φ16 Schraube M5×10 Schraube M4×10 Schraube ST4×16 Schraube M10×25×15 Schraube ST3×15...
- Seite 52 Steuerungsgerät Sicherheitsschlüssel Leitung Leitung Schalter Reset-Taste Netzkabel Leitung für die Fernbedienung Netzteil Vordere Rolle Hintere Rolle Abdeckung der Transportrollen Motor Steckdose für den Schlüssel Laufbahn Motorriemen Motorabdeckung Hintere Abdeckung Seitliche Schiene Obere Abdeckung der Griffe Untere Abdeckung der Griffe Abdeckung des Bedienpultes Hintere Abdeckung des Bedienpultes Abdeckung des Bedienpultes Flaschenhalter...
- Seite 53 Der Satz beinhaltet M8X15 Laufband Säulen Werkzeug-Satz Bedienpult Sicherheitsschlüssel Schmiermittel für das Laufband Werkzeug-Satz Bolzen 1 Stk. Kurze Sechskantschraube（M8*20）4 Stk. Inbusschlüssel S5 1 Stk. Inbusschlüssel S5 1szt Inbusschraube（M8*50*20）4Stk. Inbusschraube (M8*15) 2 Stk.

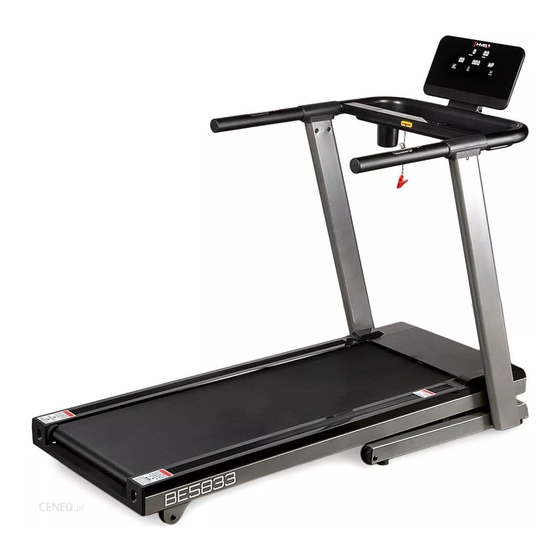

- Seite 54 Produktbeschreibung Technische Daten Abmessungen der Laufbahn 171 x 81,5 x 138,7 cm Höchstgewicht des Nutzers: 120 kg Nettogewicht: 79,5 kg Bruttogewicht: 91 kg Laufbahn: 142 x 50 cm...
-
Seite 55: Montage
Montage Schritt 1 Nehmen Sie das Gerät aus der Verpackung heraus und stellen Sie es auf eine flache und trockene Oberfläche ab. Schritt 2 Heben Sie die Laufbahnplatte an, bis der Zylinder zuschlägt. Verbinden Sie die Leitungen der Basis mit den Klemmen, die sich an der Säule befinden. - Seite 56 Schritt 4 Heben Sie das Bedienpult und arretieren Sie es, indem Sie einen Bolzen von links einsetzen. Schritt 5 Überprüfen Sie ob alle Schrauben festgezogen sind. Fertig! Schmierung Die Laufbahn ist ab Werk geschmiert. Es wird jedoch empfohlen, die Schmierung der Laufbahn regelmäßig zu prüfen, um optimale Betriebsbedingungen zu gewährleisten.
- Seite 57 Display und Funktionen des Computers Neigungswinkel „+” „-„ Programme Stop Start Mode Geschwindigkeit „+” „-„ Beschreibung des Bedienpultes P0: manuelles Programm; P1-P36 Auto-Programme; 3 Benutzerdefinierte Programme; body fat LED Anzeige, 12 Drucktasten Geschwindigkeit: 1.0~18.0KM/H，Neigungswinkel: 0-15%； Funktion der Verhinderung von Überlastung, Funktion „auto test“ Funktion zur Konvertierung der Geschwindigkeit und der Distanz ;...
-
Seite 58: Beschreibung Der Funktionstasten
Beschreibung der Funktionstasten “PROG”：dient zur Programmauswahl, Looping P1~P36，U01，U02，U03，FAT； “MODE”: Drücken Sie, um in das manuelle Programm mit der Berechnung des gewünschten Wertes überzugehen: Berechnung der Zeit →Berechnung der zurückgelegten Strecke →Berechnung der Kalorien Nach Bestätigung der Auswahl, benutzen Sie die Tasten “+” und “-“, um die jeweiligen Werte zu ändern. - Seite 59 6) Training model 2: Abzählen von der eingestellten Trainingszeit. Drücken Sie „+“/“-”, um die gewünschte Trainingszeit im Bereich von 5 bis 99 Minuten zu bestimmen. Der Ausgangswert ist 30:00 Min. 7) Training model 3: Abzählen der Kalorien,. Drücken Sie „+“/ “-”, um die gewünschte Anzahl der zu verbrennenden Kalorien im Bereich von 20 - 990 cal zu bestimmen.
- Seite 60 1. Das HRC Programm passt die Geschwindigkeit an die abgelesene Herzfrequenz an, um das optimale Trainingsniveau beizubehalten. 2. Im HRC Programm gibt es 3 Geschwindigkeitsstufen: HRC1, HRC2, HRC3 -> 9 km/h,11 km/h und 13km/h. 3. Vor dem Beginn der Übungen sollten die Parameter des Übenden definiert werden. Um in den nächsten Wert überzugehen, drücken Sie „MODE“.
- Seite 61 Schema des Verlaufs des jeweiligen Programms P1 - P36 Stage program SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED 10.0 10.0 10.0 INCLINE SPEED 10.0 INCLINE SPEED 10.0 11.0 INCLINE SPEED 11.0 INCLINE SPEED 10.0 11.0 12.0 INCLINE SPEED 10.0 11.0 INCLINE...
- Seite 62 SPEED 10.0 12.0 INCLINE SPEED 11.0 12.0 12.0 INCLINE SPEED 10.0 11.0 10.0 12.0 INCLINE SPEED 12.0 10.0 10.0 12.0 INCLINE SPEED 11.0 11.0 11.0 11.0 INCLINE SPEED INCLINE SPEED 10.0 10.0 INCLINE SPEED 10.0 10.0 INCLINE SPEED 10.0 10.0 10.0 10.0 INCLINE...
- Seite 63 Zusammensetzung der Laufbahn 4. Setzen Sie den Neigungswinkel der Laufbahn zurück. 5. Ziehen Sie das Netzkabel aus der Steckdose. 6. Heben Sie die Laufbahnplatte an, bis der Zylinder, der sich im unteren Bereich befindet, zuschlägt. Achtung! Vergewissern Sie sich, dass der Zylinder blockiert wurde! Zerlegung der Laufbahn 3.
- Seite 64 Mögliche Fehler Problem Ursache Lösung 1. keine Stromversorgung 1. Schließen Sie das Netzkabel an eine Steckdose an. 2. Der Sicherheitsschlüssel ist aus 2. Stecken Sie den Schlüssel richtig ein. Die Laufbahn lässt sich nicht der Steckdose heraus gefallen. einschalten. 3. Das Gerät ist ausgeschaltet. 3.
- Seite 65 Wartung Eine richtig durchgeführte Wartung beeinflusst deutlich die Lebensdauer des Gerätes. Falsch durchgeführte Wartungen können Beschädigungen der Laufbahn oder eine Verkürzung der Produktlebensdauer zur Folge haben. Alle Teile der Laufbahn sollten regelmäßig geprüft und angezogen werden. Verbrauchte Teile sollten sofort ausgetauscht werden. Einstellung der Laufbahn ...
- Seite 69 GARANTIEKARTE Artikelname: EAN-Code: Verkaufsdatum: GARANTIEBEDINGUNGEN Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen: Roller 24 Monate Akku 6 Monate Die Garantie wird von dem Laden oder dem Service nach Vorlage: der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des Verkäufers eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/...
