27 Motor für die
Neigungsfunktion
28 Überlastschalter
29 An- und
Ausschalter
30 Steckdose
31 Unterlegscheibe
32 Abdeckung links
(L)
33 Abdeckung rechts
(R)
34 Sicherheits-
schlüssel
35 Nylonmutter
36 Endkappe
J40X20
Achtung: Im Falle einer Diskrepanz gehören die Teile zu unseren verfügbaren Produkten.
Montageanleitung
VORSICHT: Schließen Sie die Stromversorgung vor der Montage nicht an.
Hinweise:
1. Ziehen Sie die Schrauben vor dem Beenden der Montage des ganzen Laufbands nicht fest an.

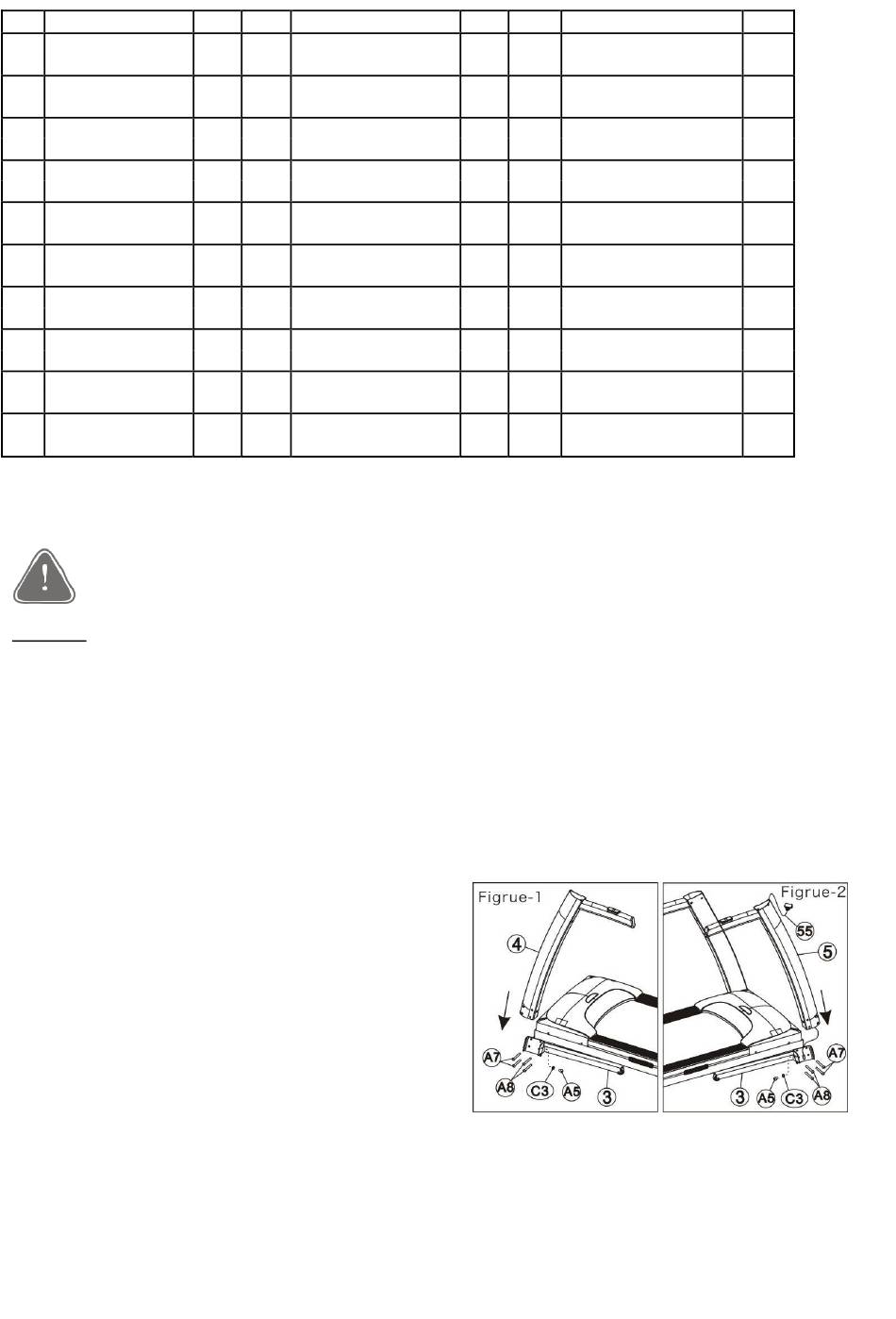

1．Montage des linken Konsolenmasts
1.1 Befestigen Sie den linken Konsolenmast (4) am Basis-Rahmen (3) mittels zwei Sets mit den
Halbrundschrauben M8*55(A7) und M8*65(A8) (seitwärts).
1.2 Benutzen Sie zur Montage 1 Halbrundschraube M8*20(A5) und 1 flache Unterlegscheibe φ8(C3) (wie auf
der Abbildung Nr. 1) (hinten).
2．Montage des rechten Konsolenmasts
2.1 Ziehen Sie das Signalkabel (55) von der Basis nach
oben im rechten Konsolenmast durch und befestigen Sie
es.
2.2 Führen Sie den rechten Konsolenmast (5) in
den Basis-Rahmen (3) ein und befestigen Sie ihn mittels
zwei Sets mit den Halbrundschrauben M8*55(A7) und
einer
Halbrundschraube M8*65(A8) seitwärts.
2.3 Benutzen Sie zur Montage im hinteren Teil eine Halbrundeschraube M8*20(A5) und eine flache
Unterlegscheibe φ8 (C3) (wie auf der Abbildung 2).
M8X35
1
A3
Sechskantschraube
M8X60
1
A4
Sechskantschraube
M10X90
1
A5
Halbrundschraube
M8X20
1
A6
Halbrundschraube
M8X40
2
A7
Halbrundschraube
M8X55
1
A8
Halbrundschraube
M8X65
1
A9
Halbrundschraube
M8X50
1
A10 Halbrundschraube
M10X20
16
A11 Halbrundschraube
M8X75
A12 SchraubeΦ8
4
1
C7
1
C8
8
C9
2
C10
4
C11
4
C12
2
D1
4
D2
2
D3
25
1
D4
X
Unterlegscheibe Φ5
Große und flache
Unterlegscheibe Φ6
Große und flache
Unterlegscheibe Φ10
Federring Φ4
FederringΦ5
Federring Φ10
Unterlegscheibe aus
Nylon Φ10
Schraubenzieher
Schlüssel（S=6）
Flasche mit
Schmiermittel
Kreuzschrauben-
dreher
2
4
12
8
4
4
1
1
1
1
5
