Jr.
Sodcutter
AUSTAUSCH UND EINSTELLUNG DES
BREMSBANDES
1. Riemenschutzabdeckung abnehmen.
2. Altes Bremsband aus dem Jr. Sodcutter
herausnehmen. Alle Befestigungsteile
aufbewahren.
3. Neues Bremsband mit der großen Schlaufe und
den Befestigungsteilen am unteren
Befestigungspunkt befestigen (auf der Haltestange
der Schutzabdeckung).
4. Sicherungsmutter und Justierschraube am neuen
Bremsband lösen. Bremshebel aktivieren und
Justierschraube anziehen, bis das Bremsband
fest gegen den Riemen liegt. Sicherungsmutter an
der Bremsjustierschraube festziehen. Probelauf
durchführen. Motor abschalten und Bremsband
bei Bedarf nachstellen.
5. Riemenschutzabdeckung mit den alten
Befestigungsteilen wieder einbauen.
HINWEIS: Der Splint darf nicht in den
Antriebsriemen eingreifen.
Das Bremsband muss routinemäßig nachgestellt
werden, da sich Band und Riemen abnutzen.
Wenn das Bremsband nicht korrekt an der
Kupplungshebelverbindung befestigt ist, dreht sich
der Zwischenlenkhebel nach hinten vom Riemen
fort und ein Antrieb ist nicht möglich.
INSTANDHALTUNG

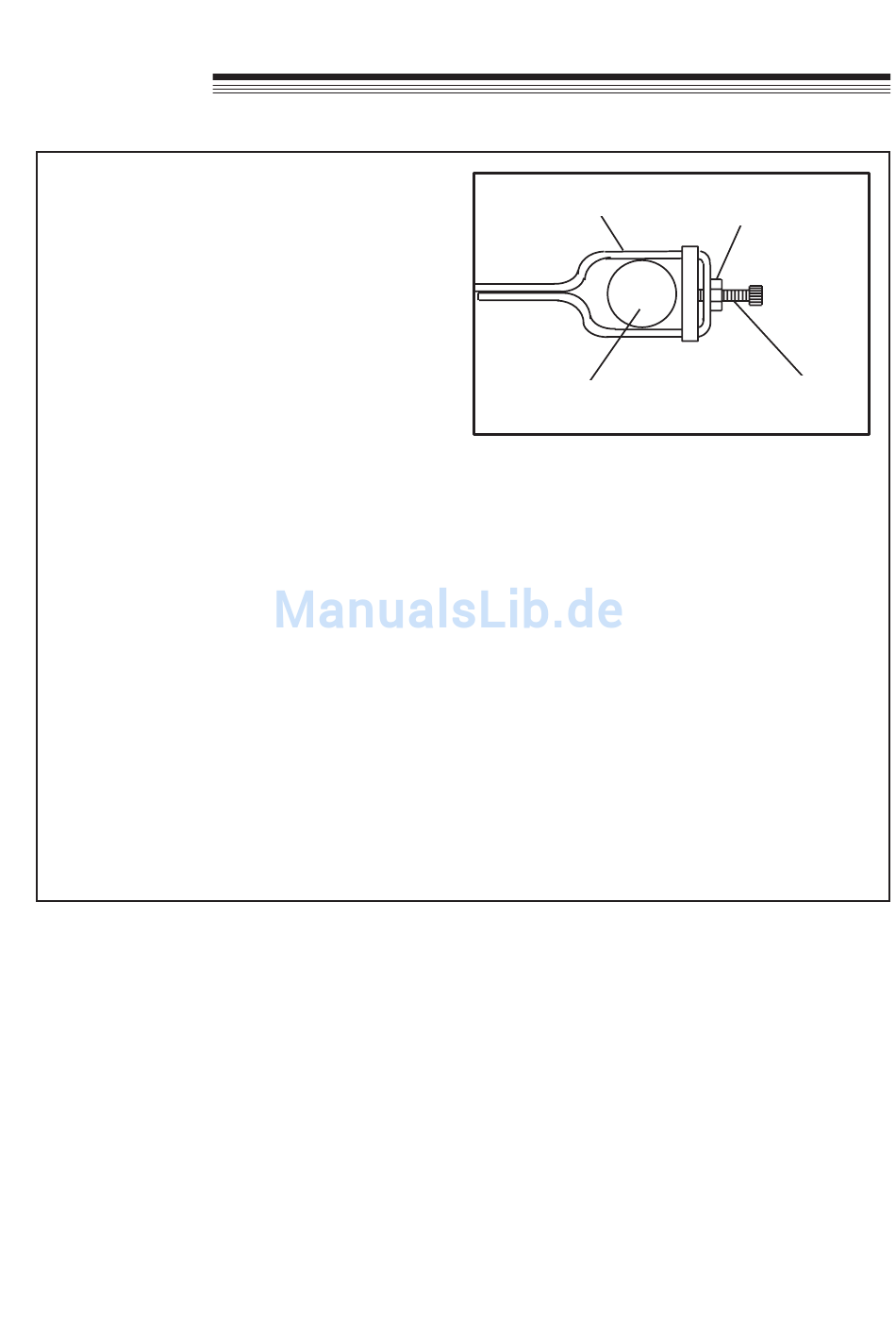

Brake Band
Bremsband
Haltestange der Schutzabdeckung
Guard Support Rod
Sicherungsmutter
Lock Nut
Justierschraube
Adjusting Screw
DE-17
