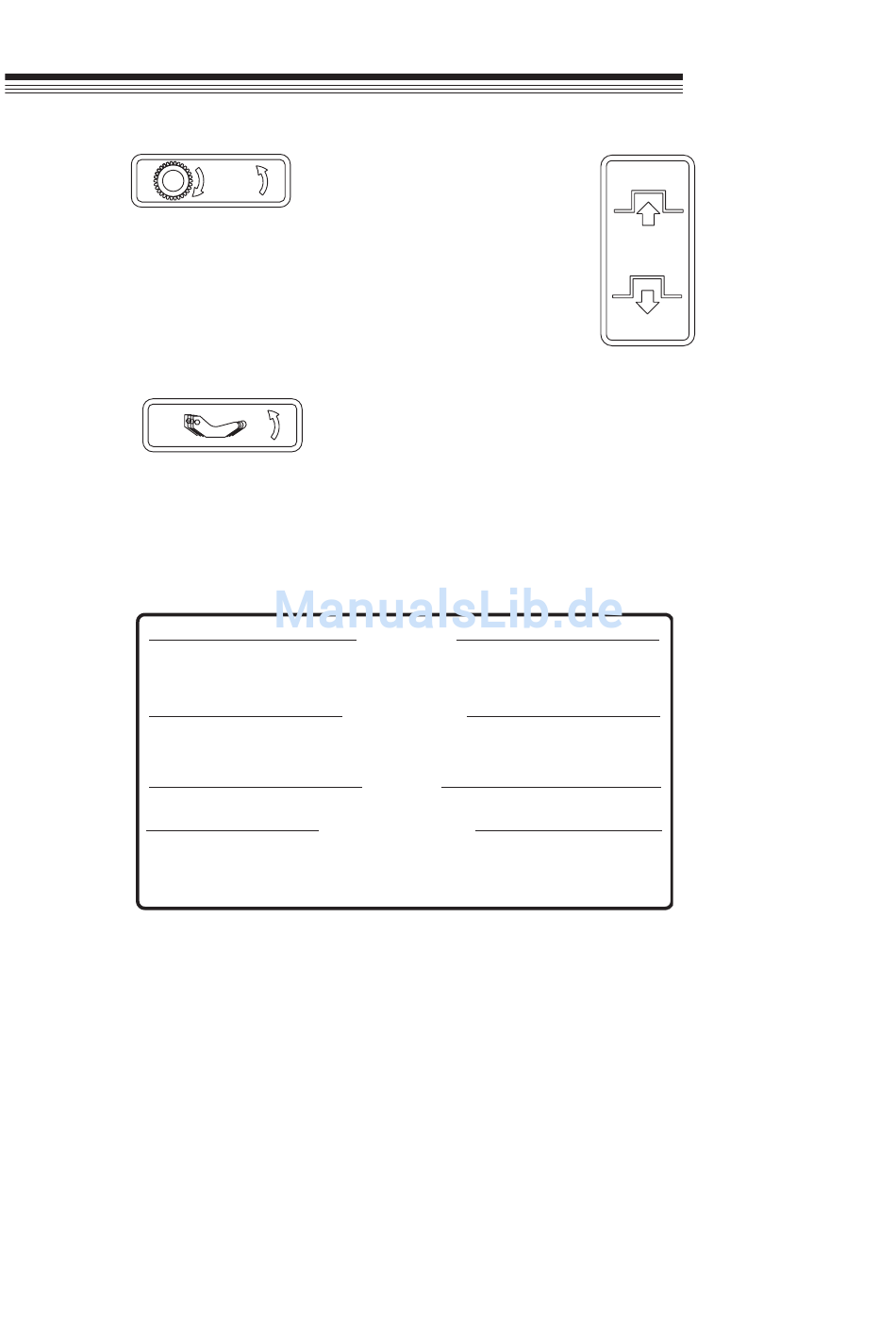

AUFKLEBER
524486
Dieser Aufkleber zeigt die Richtung der
Hebelbewegung, um die Antriebsräder des Jr.
Sodcutters einzukuppeln.
Er ist in die entgegengesetzte Richtung zu bewegen,
um die Antriebsräder zu stoppen.
524485
Dieser Aufkleber zeigt die Richtung der
Hebelbewegung, um das Schneidmesser des Jr.
Sodcutters einzukuppeln.
Er ist in die entgegengesetzte Richtung zu bewegen,
um das Schneidmesser zu stoppen.
BETRIEB BEI HARTEM BODEN:
1. VERRIEGELUNGSHEBEL (SCHWARZER GRIFF RECHTS AN RAHMEN „H") LÖSEN UND MESSER NACH VORNE KIPPEN. „H"-RAHMEN WENN NÖTIG NACH VORNE SCHIEBEN UND HEBEL VERRIEGELN.
SCHNITTTIEFE:
1. VERRIEGELUNGSHEBEL OBEN RECHTS LÖSEN. MASCHINE NACH VORNE KIPPEN UND TIEFENREGULIERHEBEL IN DER MITTE AUF DIE GEWÜNSCHTE TIEFE EINSTELLEN. VERRIEGELUNGSHEBEL
ZUM VERRIEGELN NACH RECHTS DREHEN.
2. VERRIEGELUNGSHEBEL DES TIEFENANSCHLAGS IN DER MITTE VON RAHMEN „H" LÖSEN. TIEFENANSCHLAG ANHEBEN, BIS ER DEN TIEFENREGULIERHEBEL BERÜHRT, UND DANN VERRIEGELN.
3. MESSER SO JUSTIEREN, DASS EINE GRASSODE VON 1,9 BIS 2,5 CM DICKE GESCHNITTEN WIRD.
TRANSPORT OHNE EIGENANTRIEB:
UMSTELLHEBEL (VORNE RECHTS AN DER MASCHINE) DES ANTRIEBSRADS ZUM AUSRÜCKEN NACH UNTEN DREHEN.
TRANSPORT MIT EIGENANTRIEB:
1. UMSTELLHEBEL (VORNE RECHTS AN DER MASCHINE) DES SCHNEIDMESSERS ZUM AUSRÜCKEN NACH UNTEN DREHEN.
2. UMSTELLHEBEL (VORNE RECHTS AN DER MASCHINE) DES ANTRIEBSRADS ZUM EINRÜCKEN NACH OBEN DREHEN.
3. BEI LAUFENDEM MOTOR DEN BEDIENERANWESENHEITSHEBEL GEGEN DEN HANDGRIFF DRÜCKEN UND DEN KUPPLUNGSHEBEL ZUM EINKUPPELN NACH VORNE SCHIEBEN.
1. KRAFTSTOFFTANK MIT NORMALEM BENZIN FÜLLEN.
2. KUPPLUNGSHEBEL IN DIE AUSGEKUPPELTE STELLUNG ZURÜCKZIEHEN.
3. DROSSEL HALB ÖFFNEN UND STOPPSCHALTER AUF „EIN" STELLEN.
4. CHOKE EINSTELLEN UND MOTOR ANLASSEN.
1. MESSER WIE OBEN BESCHRIEBEN JUSTIEREN.
2. MOTOR WIE OBEN BESCHRIEBEN ANLASSEN UND DROSSEL AUF VOLLE GESCHWINDIGKEIT STELLEN.
3. UMSTELLHEBEL VORNE RECHTS AN DER MASCHINE NACH OBEN DREHEN, UM DIE ANTRIEBSRÄDER EINZUKUPPELN.
4. UMSTELLHEBEL HINTEN RECHTS AN DER MASCHINE NACH OBEN DREHEN, UM DAS SCHNEIDMESSER EINZUKUPPELN.
5. MASCHINE NACH VORNE AUF DIE VORDERE STOSSSTANGE KIPPEN, BEDIENERANWESENHEITSHEBEL GEGEN DEN HANDGRIFF DRÜCKEN. DANN KUPPLUNGSHEBEL NACH VORNE DRÜCKEN
UND DIE MASCHINE GLEICHZEITIG SENKEN, SO DASS DAS MESSER IN DEN BODEN EINDRINGT.
6. UM DIE MASCHINE ANZUHALTEN, DEN KUPPLUNGSHEBEL FEST ZURÜCKZIEHEN; DADURCH WIRD DIE BREMSE AUSGELÖST.
7. UM DEN MOTOR ABZUSCHALTEN, DEN STOPPSCHALTER AUF „AUS" STELLEN.
DE-4
BEDIENUNGSANWEISUNG
MESSEREINSTELLUNG
TRANSPORT DER MASCHINE
MOTOR STARTEN
ANLEITUNG ZUM SODENSCHNEIDEN
524487
Dieser Aufkleber zeigt die Bedienungsanweisungen
für den Jr. Sodcutter.
524480
Dieser Aufkleber zeigt die Richtung der
Hebelbewegung, um den Antriebsriemen des Jr.
Sodcutters einzukuppeln.
Den Hebel nach vorne schieben, um den
Antriebsriemen einzukuppeln.
Den Hebel nach hinten schieben, um den
Antriebsriemen auszukuppeln.
Jr.
Sodcutter
