INSTANDHALTUNG
KETTENRADWELLE DES ANTRIEBSRADS
1. Schritt 1 bis einschließlich 7 des Ausbaus der
Antriebskette ausführen.
2. Hauptglied abnehmen und Kette von oberem Rad
abnehmen.
3. Beide Antriebsräder und Achskeile
herausnehmen.
4. Dichtung aus dem Gehäuse nehmen und den
Sprengring, der das Lager im Gehäuse hält,
herausnehmen.

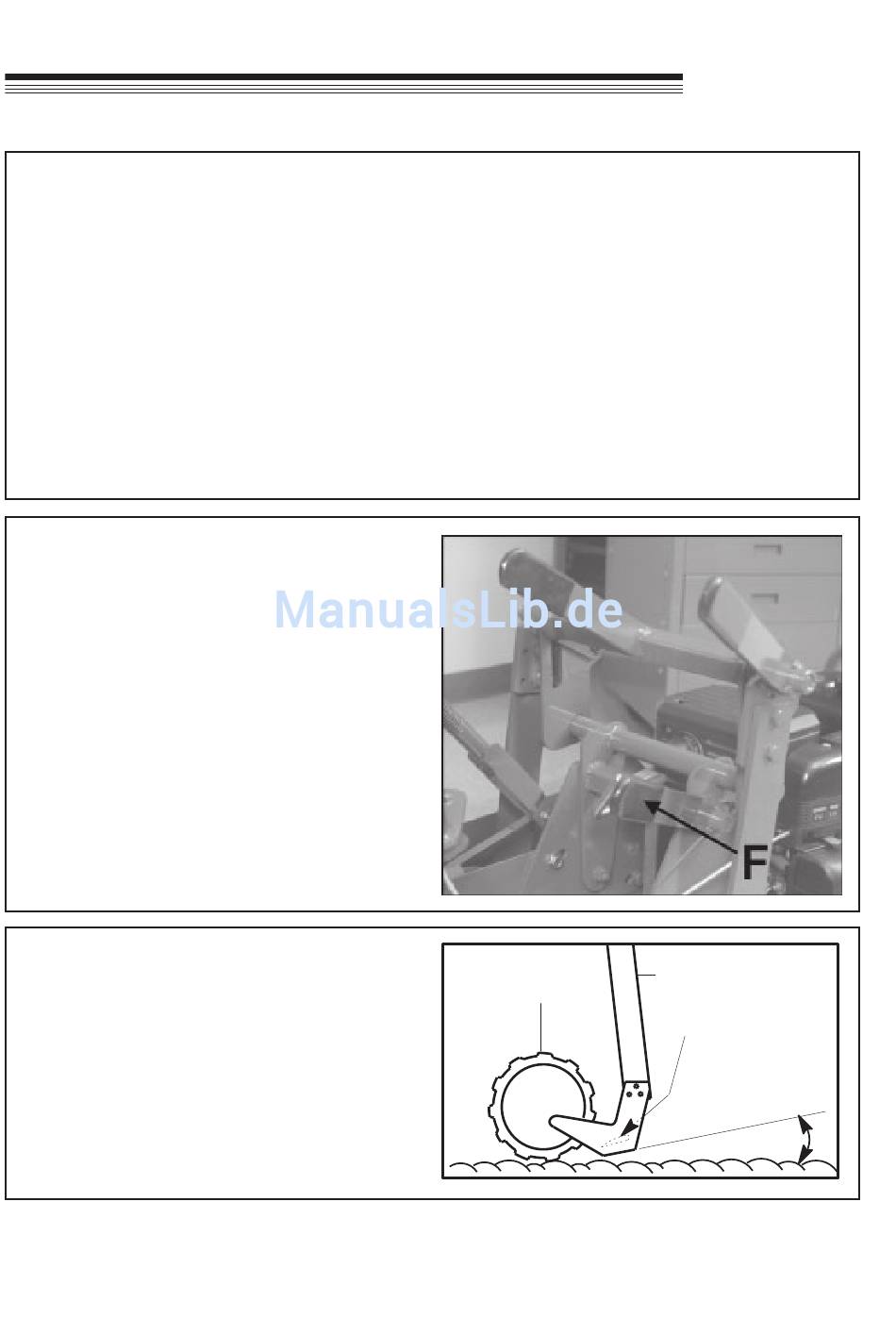

JUSTIEREN DES MESSERWINKELS
1. Verriegelungshebel F der
Messerwinkelregulierung lockern und H-Rahmen
nach vorne oder hinten schieben, bis das Messer
im gewünschten Winkel sitzt.
2. Verriegelungshebel F der
Messerwinkelregulierung festziehen.
MESSERWINKEL (NEIGUNG)
Unter normalen Betriebsbedingungen ist das
Messer nur geringfügig abgewinkelt
(Messerunterseite sitzt flach). In extrem harter
Erde oder beim Schneiden mit einem stumpfen
Messer kann es sein, dass das Messer nicht
richtig in den Boden eindringt. Dann kann es
nützlich sein, das Messer nach unten abzuwinkeln
(vgl. ‚Justieren des Messerwinkels' weiter oben).
Der beste Messerwinkel kann durch Ausprobieren
gefunden werden.
DE-12
5. Achsmutter am Ende der Welle gegenüber der
Seite, auf der der Sprengring vorher
herausgenommen wurde, einbauen.
6. Mit einem weichen Hammer (Blei, Messing o.ä.)
die Welle aus dem Gehäuse treiben. Das
Kettenrad kann jetzt durch Heben an der Kette
herausgenommen werden.
7. Das obere Kettenrad und die Kette sind auf
Abnutzung zu prüfen und ggfs. zu ersetzen.
8. In umgekehrter Reihenfolge mit neuen Dichtungen
wieder einbauen.
DRIVE
WHEEL
ANTRIEBSRAD
Jr.
Sodcutter
SEITENARM
SIDE ARM
BLADE
MESSERUNTERSEITE
BOTTOM
BLADE
ANGLE
MESSERWINKEL
(Pitch)
(Neigung)
