Jr.
Sodcutter

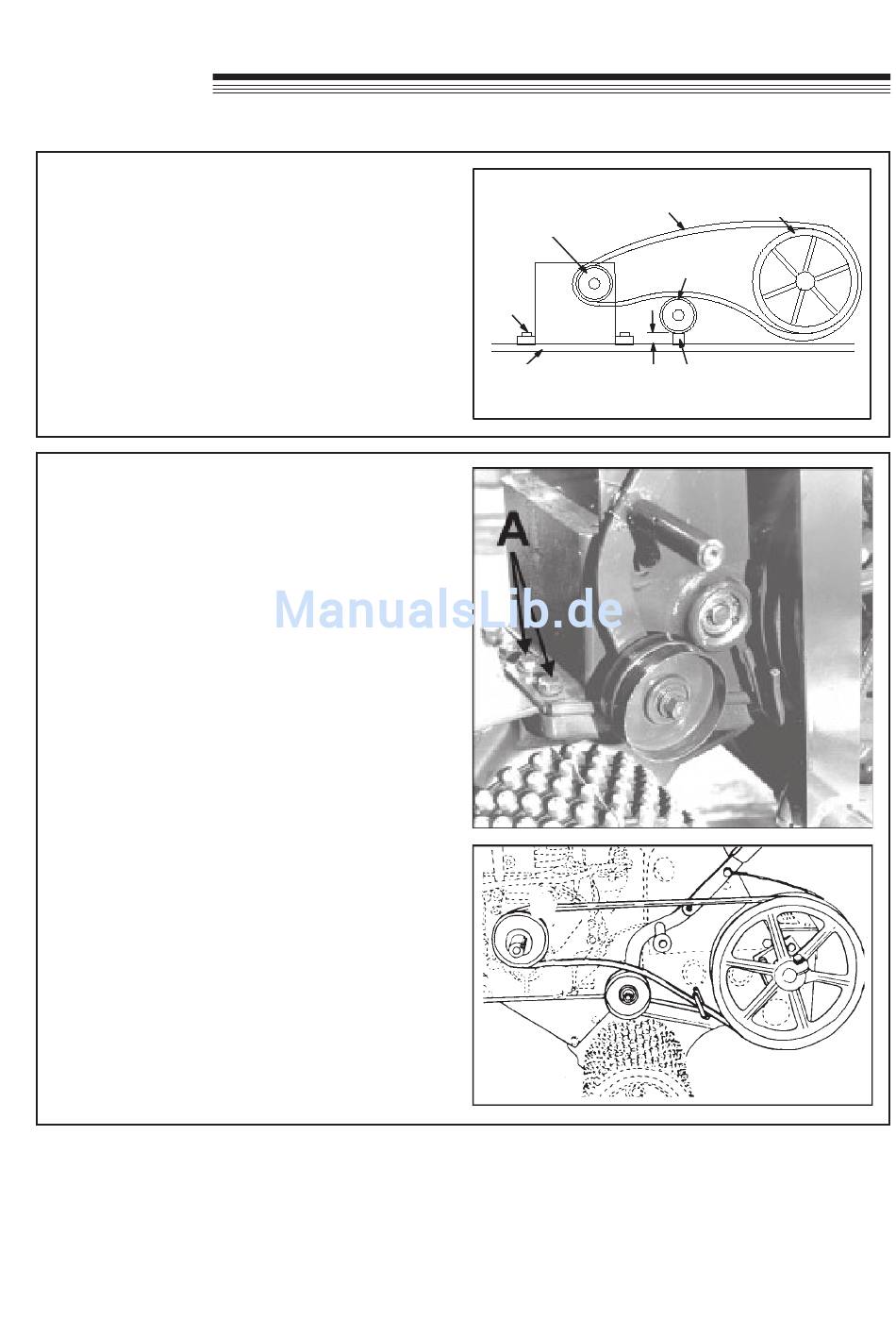

JUSTIERUNG DES ANTRIEBSRIEMENS
Riemen frei von Öl und Schmutz halten und zu
jeder Zeit korrekt gespannt halten.
Die Riemenspannung wird durch Lösen der vier
(4) Motorbefestigungsschrauben und Verschieben
des Motors auf seiner Grundplatte justiert.
Der Riemen sollte straff sitzen, wenn der
Kupplungshebel nach vorne geschoben wird
(eingekuppelt) und das Zwischenrad 25,4 mm von
der Motorbefestigungsplatte entfernt ist.
AUSTAUSCH DES ANTRIEBSRIEMENS
1. Abschirmung auf der linken Seite abnehmen.
2. Die Mutter, mit der das Bremsband an der
Kupplungshebelstange befestigt ist, abnehmen.
3. Splint außen an der Stange der Abschirmung
abnehmen und das Bremsband zur Mutter an der
Stange schieben.
4. Die beiden Schrauben A lösen, die die
Riemenführen sichern, um Platz zum
Herausnehmen des Riemens zu haben.
5. In umgekehrter Reihenfolge wieder installieren.
Riemenführung wie gezeigt.
INSTANDHALTUNG
RIEMEN
BELT
ENGINE
MOTORSCHEIBE
PULLEY
ZWISCHENRAD
MOTOR-
ENGINE
BOLZEN
BOLT
ENGINE
MOTOR
1" (25.4 mm)
25,4 mm
MOTORMONTAGE-
ENGINE
MOUNT PLATE
PLATTE
DRIVE
ANTRIEBSSCHEIBE
PULLEY
IDLER
PULLEY
BLOCK
BLOCK
DE-9
