Sodcutter

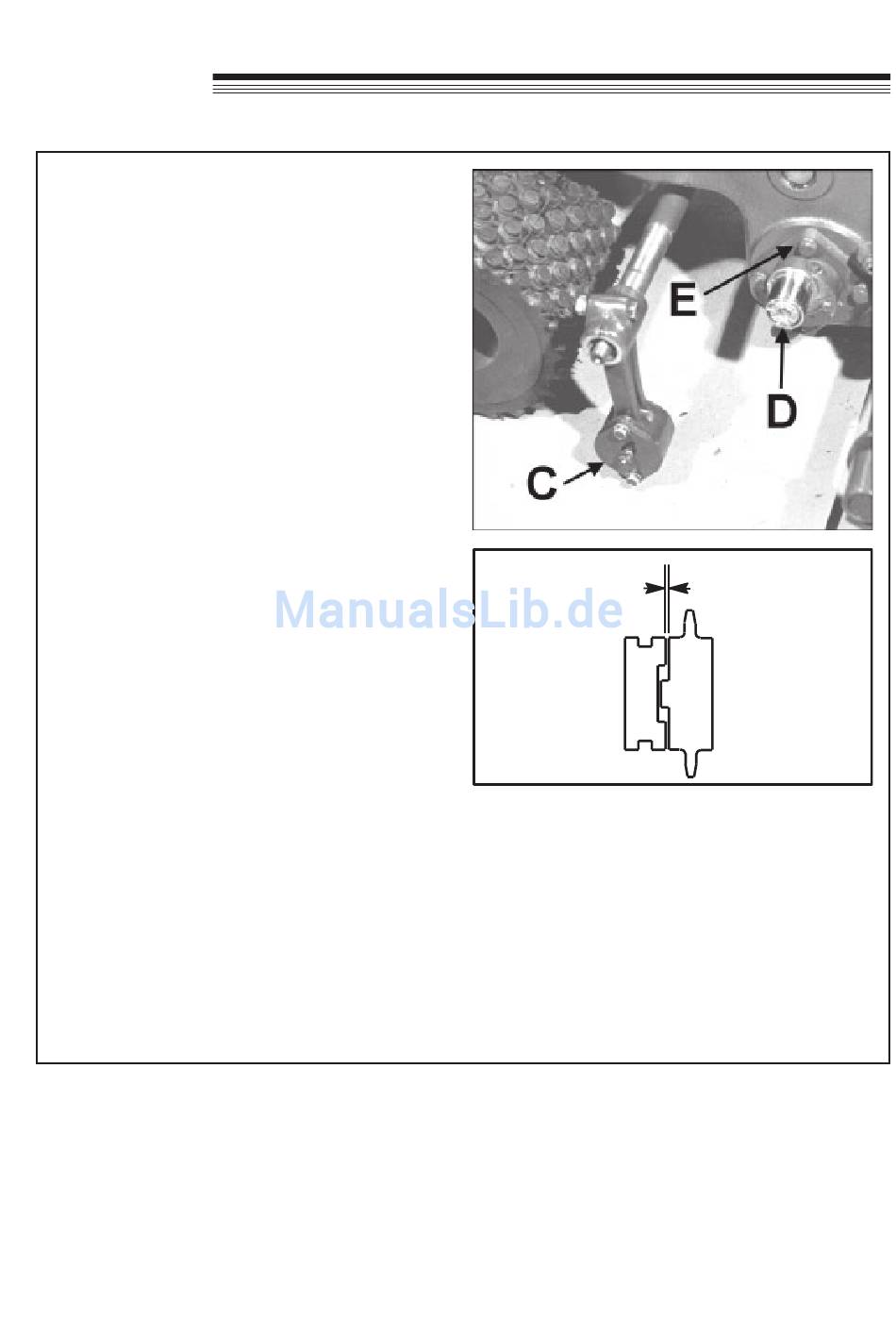

MESSERRADWELLE
1. Schritt 1 bis einschließlich 6 des
Scheibenwellenabschnitts ausführen.
2. Klemmschraube am linken Lenkhebel C lösen und
von der Welle abnehmen.
3. Klemmschraube des Exzenters D lösen und
abnehmen.
4. Die beiden (2) oberen Schrauben abnehmen, die
den anderen Seitenarm sichern. Seitenarm, Welle
und Lenkhebel können jetzt abgenommen werden,
wenn der Seitenarm herausgezogen wird.
5. Exzenter und beide Lagerkäfige E abnehmen.
Einen Behälter unter das hintere Ende des
Gehäuses stellen, um aus dem Gehäuse
laufendes Öl aufzufangen.
6. Welle auf die linke Seite des Gehäuses schieben,
rechtes Ende der Welle zusammen mit Lagern
und Rad aus dem Gehäuse heben.
7. Um das Rad abzunehmen, das Lager von der
Welle drücken und das Rad herunterschieben.
HINWEIS: Das Spiel am Ende der Welle darf
0,127 mm Abstand nicht überschreiten
und sie sollte sich frei drehen können,
wenn die Lagerkäfige festgezogen sind.
8. In umgekehrter Reihenfolge wieder
zusammenbauen. Nach Einbau der
Messerumschalteinheit ist die Klauenkupplung so
zu justieren, dass die Kupplungsflächen einen
Abstand von 0,39 mm haben, wie in der Abbildung
gezeigt.
9. 3M Scotch Grip 847 oder entsprechenden
Klebstoff vor der Installation auf die
Getriebegehäuseabdeckung aufbringen.
INSTANDHALTUNG
.015
0,39 mm
(0.39 mm)
DE-15
