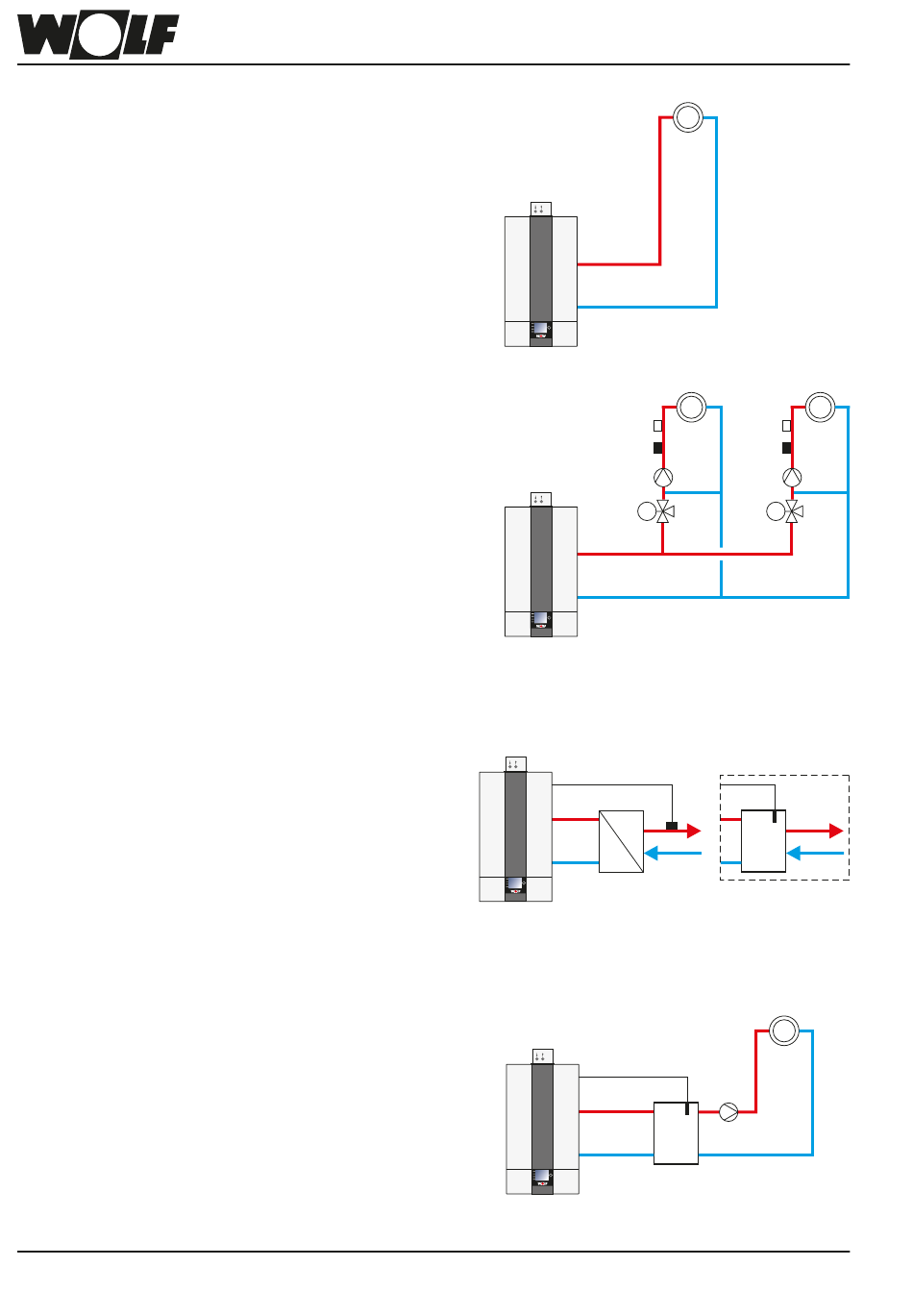

Anlagenkonfiguration 01
Direkter Heizkreis am Brennwertgerät +
optional weitere Mischerkreise über Mischermodule
(Werkseinstellung)
• Brenner geht nach Anforderung des direkten Heizkreises
oder optional angeschlossener Mischerkreise in Betrieb
• interne Gerätepumpe als Heizkreispumpe aktiv
• Kesseltemperaturregelung;
Sollwertvorgabe über Heizkreis oder Mischerkreise
• Eingang E2: nicht belegt
Anlagenkonfiguration 02
Ein oder mehrere Mischerkreise über Mischermodule
(kein direkter Heizkreis am Brennwertgerät)
• Brenner geht nach Anforderung der angeschlossenen
Mischerkreise in Betrieb
• interne Gerätepumpe als Zubringerpumpe aktiv
• Kesseltemperaturregelung;
Sollwertvorgabe über Mischerkreise
• Eingang E2: nicht belegt
Anlagenkonfiguration 11
Hydraulische Weiche oder Systemtrennung mit Sammler-
fühler
• Heizkreis über Mischermodul
• Brenner geht nach Anforderung der Sammlertemperaturre-
gelung in Betrieb
• Zubringer-/Heizkreispumpe (ZHP) als Zubringerpumpe bei
Sammleranforderung aktiv
• Sammlertemperaturregelung
• Eingang E2: Sammlerfühler
• Parameter HG08 (TVmax): 90°C
• Anschluss WW-Speicher siehe Parameter HG61
Anlagenkonfiguration 12
Hydraulische Weiche oder Systemtrennung mit Sammler-
fühler + direkter Heizkreis (A1)
• Brenner geht nach Anforderung der Sammlertemperaturre-
gelung in Betrieb
• interne Gerätepumpe als Zubringerpumpe aktiv
• Sammlertemperaturregelung
• Eingang E2: Sammlerfühler
• Parameter HG08 (TVmax): 90°C
• Parameter HG14 (Ausgang A1): HKP
• Anschluss WW-Speicher siehe Parameter HG61
