Anschluss Außenfühler
Der Außenfühler kann wahlweise an der Klemmleiste des
Brennwertgerätes am Anschluss AF, bzw. an der Klemmleiste
des Bedienmoduls BM-2 angeschlossen werden.
Anschluss Speicherfühler
Anschlusskabel durch Kabelverschraubung führen und befe-
stigen. Anschlusskabel für Speicherfühler SF an den Klemmen
SF gemäß Schaltplan anschließen
Speicherfühler aus WOLF-Regelungszubehör
Achtung
verwenden!
Anschluss digitales WOLF-Regelungszubehör
(z.B. BM-2, MM-2, KM-2, SM1-2, SM2-2)
Es dürfen nur Regler aus dem WOLF-Zubehörprogramm an-
geschlossen werden. Ein Anschlussplan liegt dem jeweiligen
Zubehörteil bei.
Als Verbindungsleitung zwischen dem Regelungszubehör und
dem Brennwertgerät ist eine zweiadrige Leitung (Querschnitt
> 0,5mm²) zu verwenden.
30

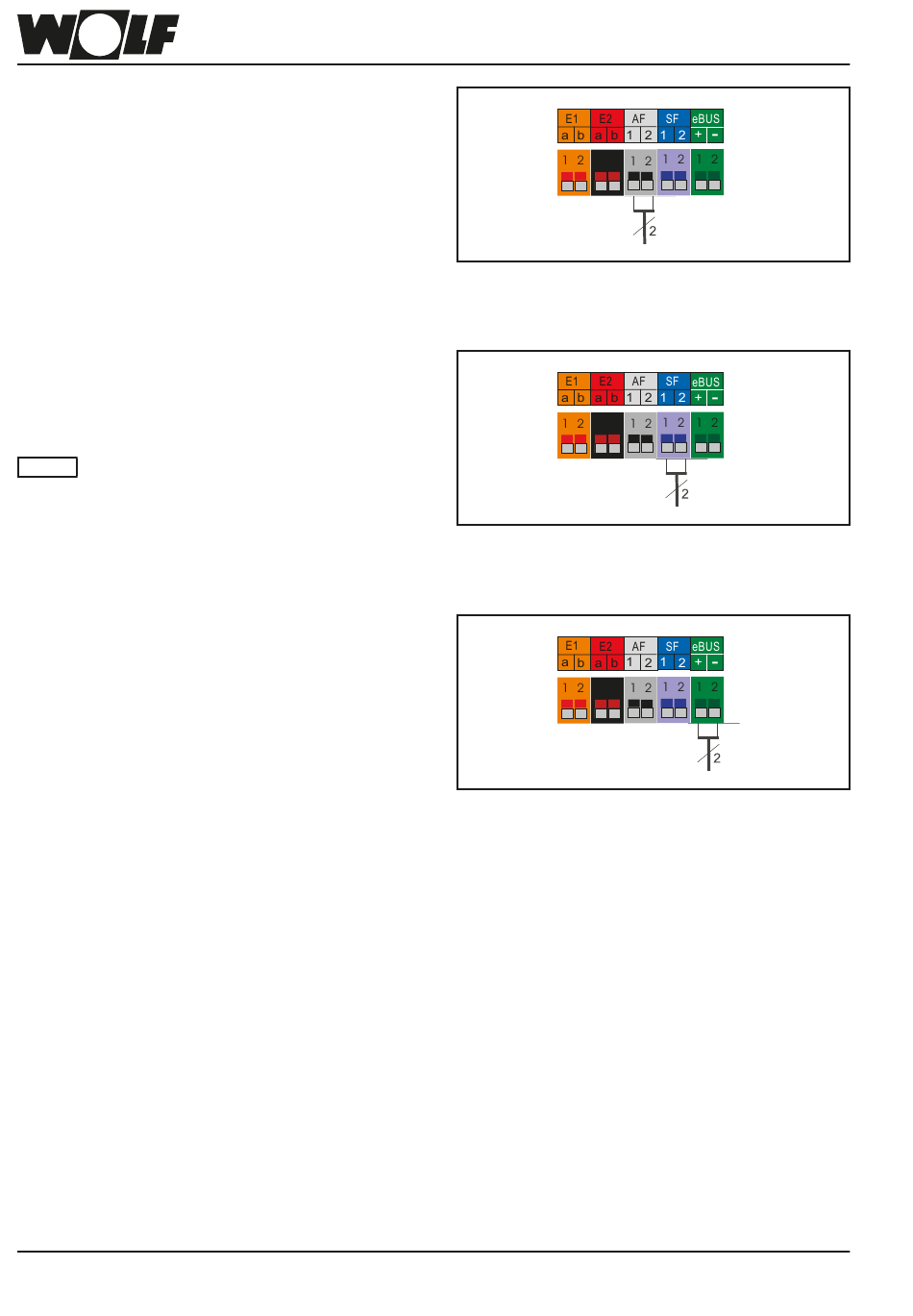

15. Elektroanschluss
Bild: Anschluss Außenfühler
Bild: Anschluss Speicherfühler
Bild: Anschluss WOLF-Regelungszubehör digital (eBus-Schnittstelle)
