Netzanschluss 230V
Die Regel-, Steuer- und Sicherheitseinrichtungen sind fertig
verdrahtet und geprüft.
Es muss lediglich noch der Netzanschluss und das externe
Zubehör angeschlossen werden.
Der Anschluss an das Stromnetz hat durch Festanschluss
zu erfolgen.
Der Netzanschluss muss über eine allpolige Trennvorrichtung
(z.B. Heizungsnotschalter) mit minderstens 3mm Kontaktab-
stand angeschlossen werden.
Am Anschlusskabel dürfen keine weiteren Verbraucher ange-
schlossen werden. In Räumen mit Badewanne oder Dusche
darf das Gerät nur über einen FI-Schutzschalter angeschlos-
sen werden.

Montagehinweis Elektroanschluss

- Anlage vor dem Öffnen spannungsfrei schalten.
- Spannungsfreiheit prüfen.
- Regelungsdeckel zur Seite klappen.
- Frontverkleidung abnehmen.
- Unteren Gehäusedeckel der HCM-2 öffnen
- Anschlusskabel flexibel, mindestens 3x1,0mm²
(ca. 70mm abisolieren).
- Einlegeteil aus HCM-2-Gehäuse entnehmen.
- Kabel durch die Zugentlastung (Einlegeteil) schieben und
festschrauben.
- Rast5-Stecker abziehen.
- Entsprechende Adern am Rast5-Stecker einklemmen.
- Einlegeteile wieder in das HCM-2-Gehäuse stecken.
- Rast5-Stecker wieder an der richtigen Position einstecken.
Anschluss Ausgang Z1 (230V AC; max.1,5A) *
Anschlusskabel durch Kabelverschraubung führen und be-
festigen. Anschlusskabel an den Klemmen L1, N und
anschließen.
* je Ausgang max. 1,5A/345VA, in Summe aller Ausgänge
nicht mehr als 600VA
28
15. Elektroanschluss

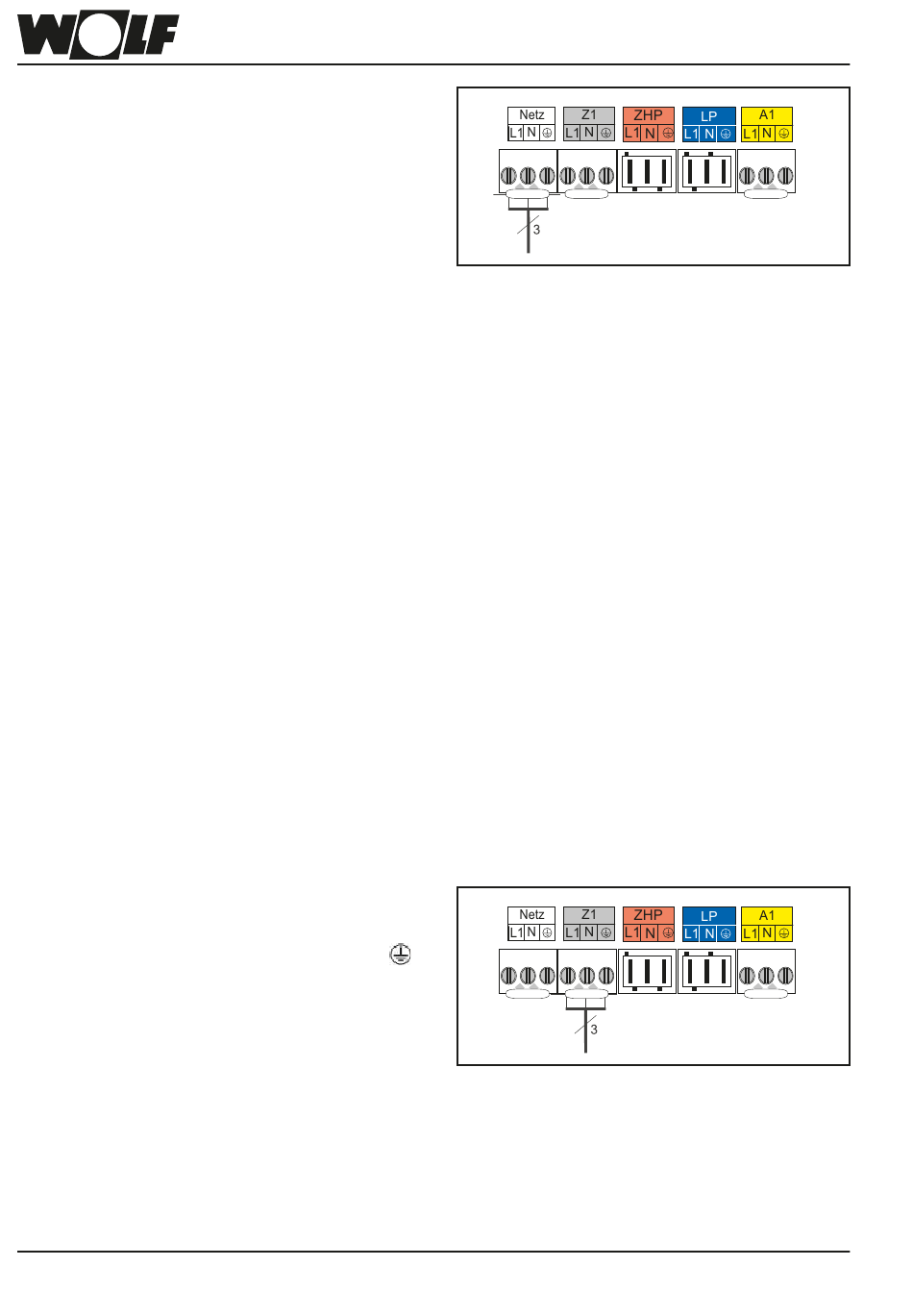

Bild: Anschluss Netz
Bild: Anschluss Ausgang Z1
