Wolf CGW-2-20/120L Betriebsanleitung Für Die Fachkraft Seite 73

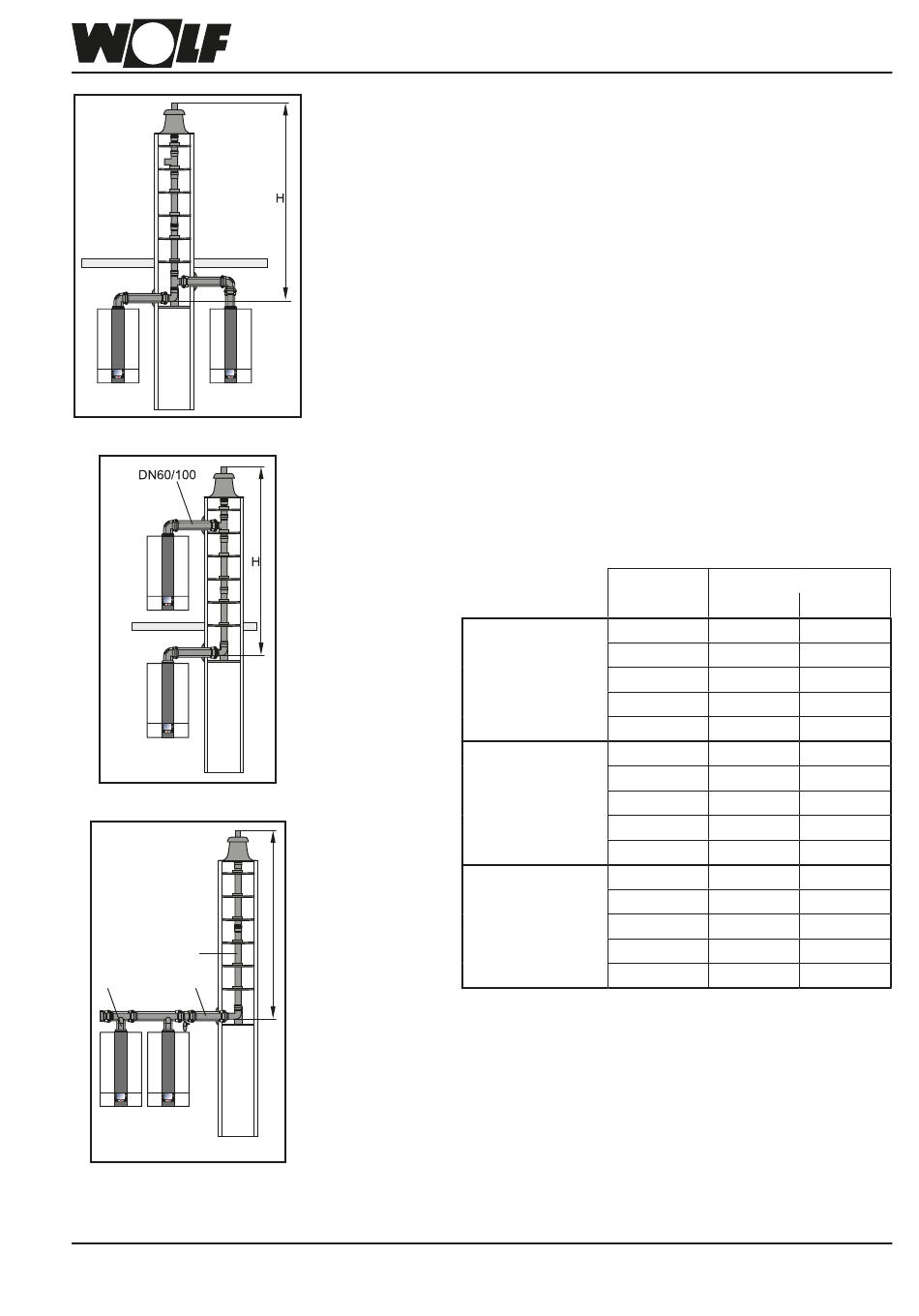

Bild: Mehrfachbelegung
Bild: Mehrfachbelegung
A
V S
2 ... 4
Bild: Kaskade
3063627_201910
36. Planungshinweise
Luft-/Abgasführung
H
Folgende Grundlagen wurden bei allen Berechnungen für die unten
stehende Auslegungstabellen berücksichtigt:
• Verbindungsleitung zum Schacht: 1 x Revisionsbogen 87° und
1m Luft- / Abgasführung
• Sicherheitszahl 1,2
• Mindestabstand zwischen den einzelnen Feuerstätten: 0,25m
• Schachtquerschnitt: DN110 - 168mm x 168m
DN125 - 186mm x 186mm
• Maximaler Betriebsdruck: 60Pa
Anzahl der
Feuerstätten
CGB-2-14 /
CGW-2-14/100
CGB-2(K)-20 /
CGS-2-20/160 /
CGW-2-20/120
CGB-2(K)-24 /
CGS-2-24/200 /
CGW-2-24/140
Max. Länge Leitung - H
DN110 DN125
2 17,00m 17,00m
3 17,00m 17,00m
4 17,00m 17,00m
5 17,00m 17,00m
6 17,00m 17,00m
2 23,50m 23,50m
3 22,50m 23,50m
4 20,50m 23,50m
5 18,00m 22,00m
6 13,50m 20,50m
2 27,50m 29,00m
3 25,00m 18,00m
4 16,50m 25,50m
5 11,00m 24,00m
6 16,50m
73
