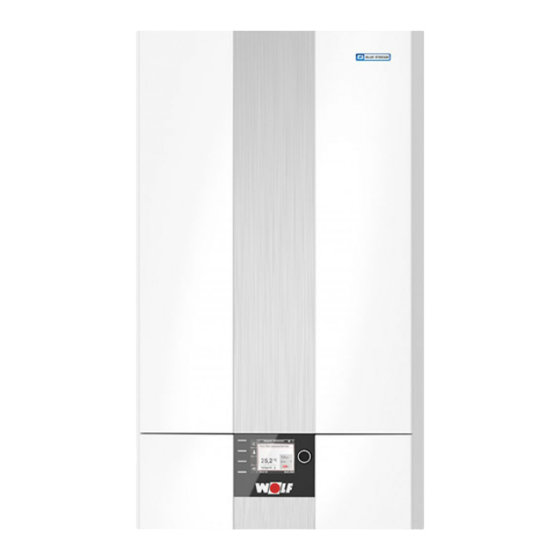

Wolf CHA-07 Funktionsbeschreibung Und Einstellungshinweise
Vorschau ausblenden
Andere Handbücher für CHA-07:
- Betriebsanleitung für die fachkraft (148 Seiten) ,
- Montageanleitung (108 Seiten) ,
- Betriebsanleitung (28 Seiten)
Werbung
Quicklinks
CHA-07/10, CGW-2
2
W1/AF
16 A (B)
3
O
r)
230V/50Hz
16 A (B)
3
P
r)
230V/50Hz
20 A (B)
5
Z
r)
400V/50Hz
Z
P
O
W1/X0
W1/X0/MB
3
5
3 3 3 3 3 3 3 3 3
3
4
3
BM2
2,5BAR
ZHP
CHA-07/10 (IDU)
CHA-07/10 (ODU)
Zeichn.-Nr.
32-52-006-234
P
W2/E1
W1/A3
W2
3
2
CGW-2
BM2
W1
A
000
AB
J
B
Index
Datum
02
15.07.2022
KW
P
W1
/eBUS
2
3
MM-2
WW
A
W1/A1
W1/SAF
2
Installationsprinzip ohne Anspruch auf Vollständigkeit.
Einschlägige Regeln der Technik und örtliche Vorschriften sind zu beachten!
HK1
W1/E1
A/MaxTH
2
3
2
A/VF
T
T
3
3
W1/HKP
A/MKP
4
A/MM
MK1
T
T
Werbung
Verwandte Anleitungen für Wolf CHA-07
Inhaltszusammenfassung für Wolf CHA-07
- Seite 1 CHA-07/10, CGW-2 /eBUS W1/AF W2/E1 W1/A3 W1/E1 A/MaxTH 16 A (B) MM-2 230V/50Hz 16 A (B) A/VF CGW-2 230V/50Hz W1/A1 20 A (B) 400V/50Hz W1/HKP A/MKP A/MM W1/SAF W1/X0 W1/X0/MB 3 3 3 3 3 3 3 3 3 2,5BAR...
- Seite 2 Funktionsbeschreibung und Einstellungshinweise Einstellhinweise für Anlage mit CHA KB Einheit Adresse Konfiguration HK MK LH RLA Sp ZP Beschreibung · witterungsgeführte Sammlertemperaturregelung für Heizbetrieb · witterungsgeführte Vorlauftemperaturregelung für einen direkten Heizkreis · Einbindung eines externen Zusatzwärmeerzeugers (ZWE) W2, Anforderung des W2 erfolgt von W1 über W1/A3 mit W2/E1 Þ...
- Seite 3 Einstellhinweise für Anlage mit CGW-2 KB Einheit Adresse Konfiguration HK MK LH RLA Sp ZP Beschreibung · Konstanttemperaturregelung bei externer Anforderung durch W1 über W1/A3 mit W2/E1 · intervallgesteuerte Zirkulationspumpe · Speichertemperaturregelung Þ Erforderliche Einstellung: Brücke am Eingang W2/E1 entfernen und W2/E1 mit dem potentialfreien Ausgang W1/A3 verbinden.
