Anschlüsse im Regelungskasten
3063627_201910

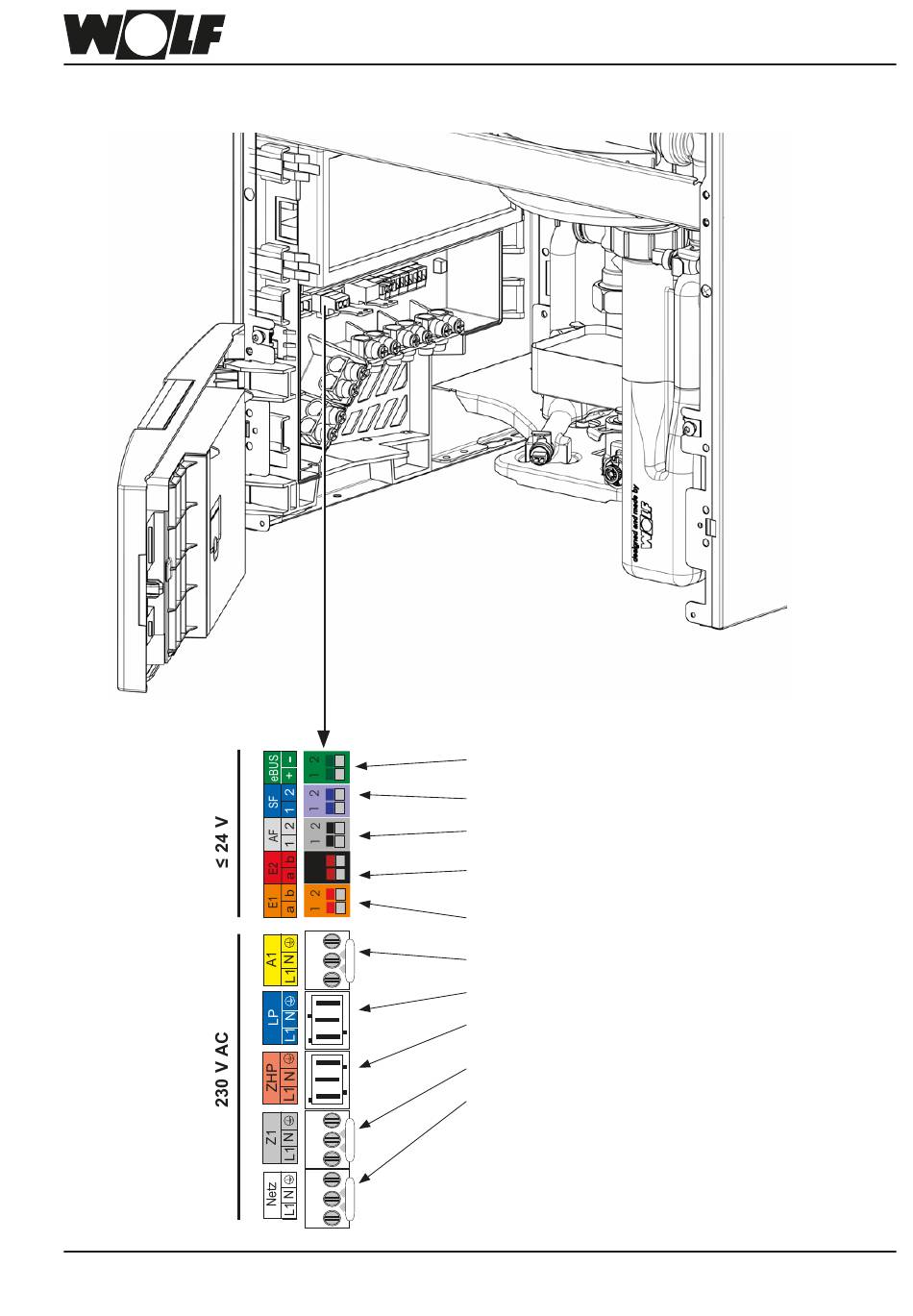

15. Elektroanschluss
eBus 1 (+), 2 (-) WOLF Regelungszubehör
T_WW (5kNTC Speicherfühler)
T_Außen (5kNTC Außenfühler)
E2 (5kNTC Sammelfühler = Weiche; alternativ 0-10V
Ansteuerung z.B. 8V = 80% Heizleistung)
E1 (Parametrierbarer Eingang z.B. Abgasklappe oder Raumther-
mostat)
* A1 (Parametrierbarer Ausgang)
* LP (Speicherladepumpe) nur für Geräte mit Schichtenspeicher
* ZHP (interne Verdrahtung Heizkreispumpe) Ansteuerung ZHP
parallel zu Geräte internen Pumpe
* Z1 (230V Ausgang wenn Betriebsschalter ein)
Netzanschluss
* je Ausgang max. 1,5A/345VA, in Summe aller Ausgänge nicht
mehr als 600VA
27
