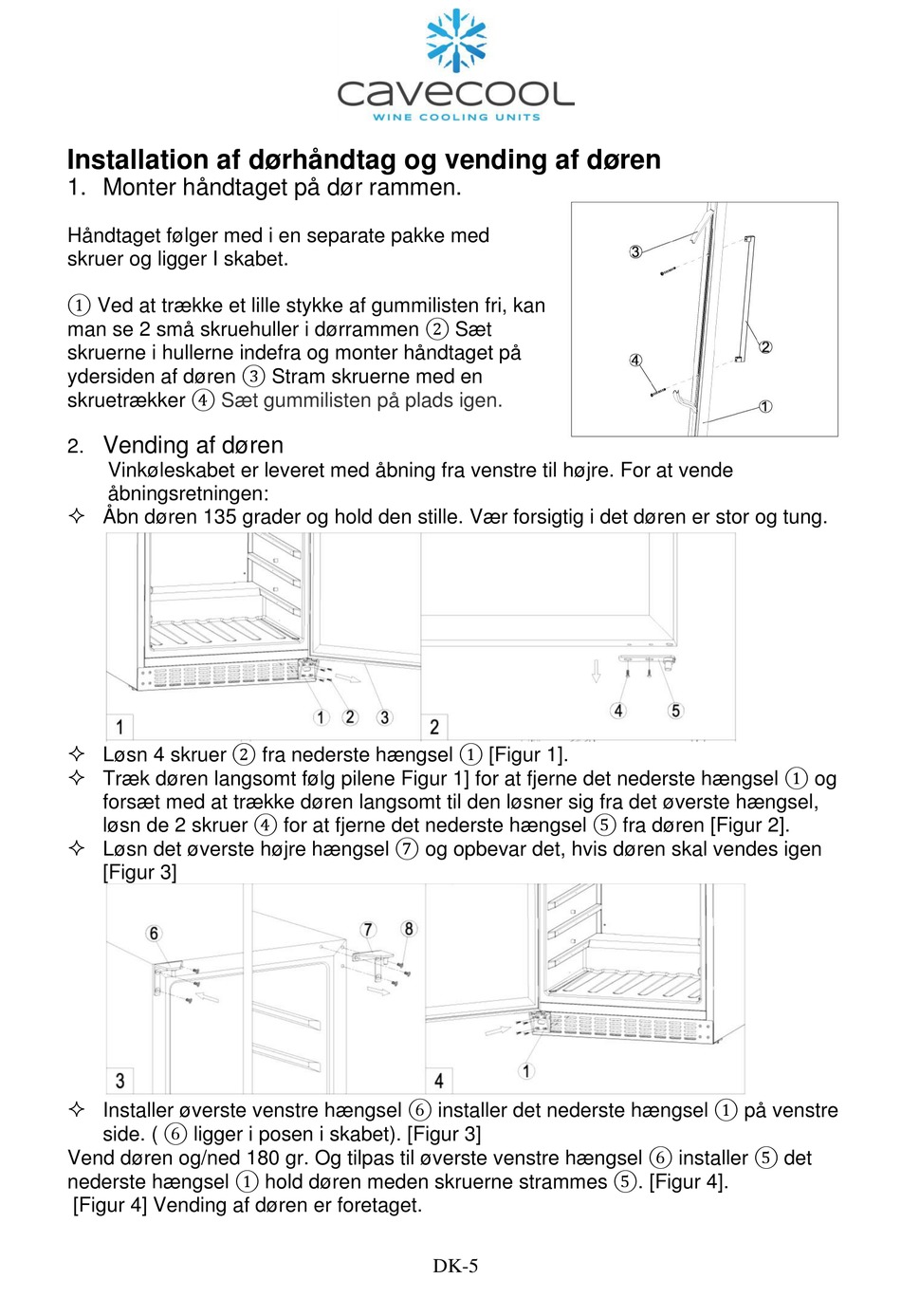

Installation af dørhåndtag og vending af døren
1. Monter håndtaget på dør rammen.
Håndtaget følger med i en separate pakke med
skruer og ligger I skabet.
① Ved at trække et lille stykke af gummilisten fri, kan
man se 2 små skruehuller i dørrammen ② Sæt
skruerne i hullerne indefra og monter håndtaget på
ydersiden af døren ③ Stram skruerne med en
skruetrækker ④
Sæt gummilisten på plads igen.
Vending af døren
2.
Vinkøleskabet er leveret med åbning fra venstre til højre. For at vende
åbningsretningen:
 Åbn døren 135 grader og hold den stille. Vær forsigtig i det døren er stor og tung.
 Løsn 4 skruer ② fra nederste hængsel ① [Figur 1].
 Træk døren langsomt følg pilene Figur 1] for at fjerne det nederste hængsel ① og
forsæt med at trække døren langsomt til den løsner sig fra det øverste hængsel,
løsn de 2 skruer ④ for at fjerne det nederste hængsel ⑤ fra døren [Figur 2].
 Løsn det øverste højre hængsel ⑦ og opbevar det, hvis døren skal vendes igen
[Figur 3]
 Installer øverste venstre hængsel ⑥ installer det nederste hængsel ① på venstre
side. ( ⑥ ligger i posen i skabet). [Figur 3]
Vend døren og/ned 180 gr. Og tilpas til øverste venstre hængsel ⑥ installer ⑤ det
nederste hængsel ① hold døren meden skruerne strammes ⑤. [Figur 4].
[Figur 4] Vending af døren er foretaget.
DK-5
