10

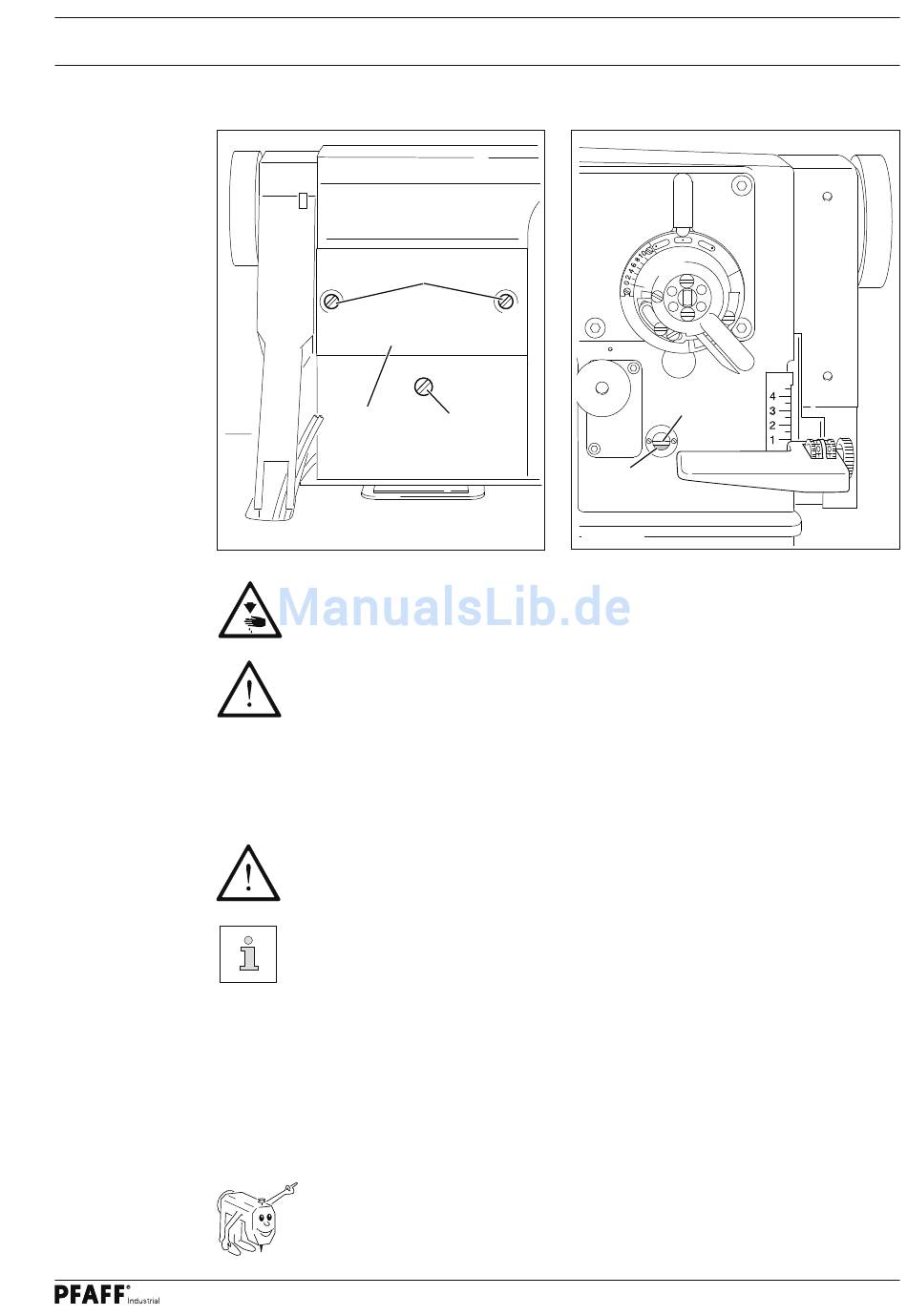

Ölen des Zickzack-Antriebes
.04
Fig. 10 - 04
● Vor jeder Inbetriebnahme Ölstand kontrollieren.
● Bei Bedarf Schraube 1 herausdrehen und Öl bis zur oberen Markierung 2 einfüllen.
● Schraube 1 festdrehen.
● Schrauben 4 herausdrehen und Deckel 5 abnehmen.
● Darauf achten, dass kein Schmutz in das Gehäuse gelangt.
● Öl bis zum oberen Markierungsstrich 2 einfüllen.
● Aufl agefl äche des Deckels 5, Gehäuse und Dichtung säubern.
● Deckel 5 aufsetzen und Schrauben 4 festdrehen.
4
5
1
Maschine ausschalten!
Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine!
Nur Öl mit einer Mittelpunktsviskosität von 68,0 mm²/s bei 40 °C
und einer Dichte von 0,881 g/cm³ bei 15 °C verwenden!
Ölstand nie unter die Mindestmarke 3 absinken lassen!
Gefahr von Maschinenschäden!
Um größere Ölmengen einzufüllen, z.B. bei Erstbefüllung vor der ersten
Inbetriebnahme, ist es vorteilhafter den Deckel 5 abzunehmen.
Wir empfehlen PFAFF Nähmaschinenöl Best.-Nr. 280-1-120 146.
Wartung und Pfl ege
2
3
Fig. 10 - 04b
43
