Anbaumotor montieren

.01.04
● Schrauben 1 lösen und Zahnriemenrad 2 von der Motorwelle 3 abziehen.

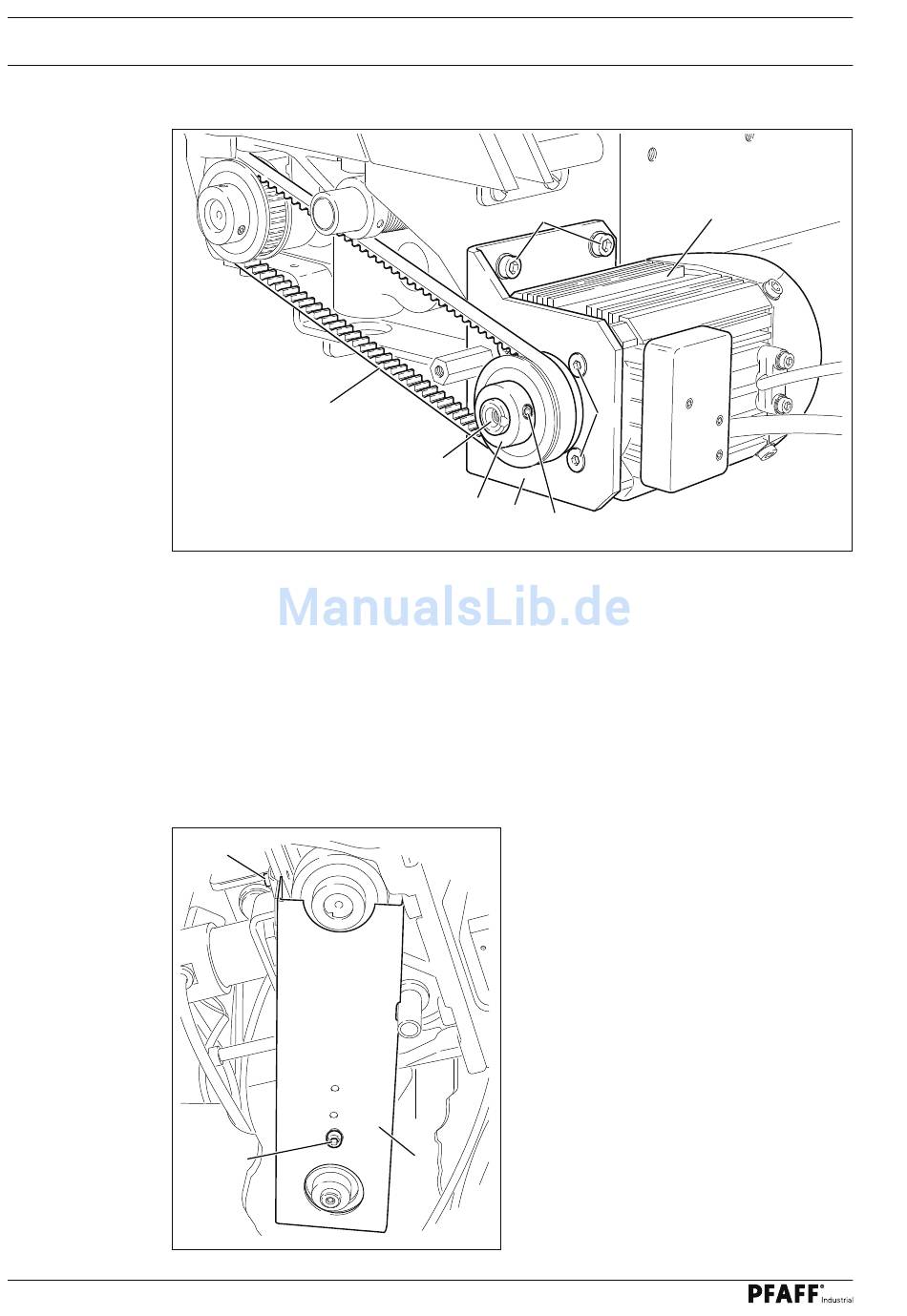

● Lagerplatte 4, wie in Fig. 8-04 gezeigt, am Motor 5 mit den Schrauben 6 anschrauben.
● Zahnriemenrad 2 auf die Motorwelle 3 schieben und mittels Schrauben 1 befestigen.
● Lagerplatte 4 mit Motor 5 leicht zur Seite kippen und den Zahnriemen 7 auf die Zahnrie-
● Lagerplatte 4 des Motors 5 am Maschinengehäuse ausrichten und mit den Schrauben 8
8

Riemenschutz des Anbaumotors montieren

.01.05
24
7
Fig. 8 - 04
menräder aufl egen.
anschrauben.
3
2
Fig. 8 - 05
8
3
2
4
1
● Riemenschutz 1 mit Schrauben 2 und 3
anschrauben.
1
5
6
