- Seite 1 918 U BETRIEBSANLEITUNG 938 U Diese Betriebsanleitung hat für Maschinen ab nachfolgender Seriennummer Gültigkeit: # 2 671 899 296-12-18 997/001 Betriebsanleitung dtsch. 06.12...
- Seite 2 Alternativ zum Internet-Download kann die Justieranleitung auch als Buch unter der Best.-Nr. 296-12-18 998/001 bestellt werden. Der Nachdruck, die Vervielfältigung sowie die Übersetzung - auch auszugsweise - aus PFAFF-Betriebsanleitungen ist nur mit unserer vorherigen Zustimmung und mit der Quellen- angabe gestattet. PFAFF Industriesysteme und Maschinen AG Hans-Geiger-Str.
-
Seite 3: Inhaltsverzeichnis
Tasten am Maschinenkopf (nur bei Maschinen mit Anbaumotor) ........15 Einstellhebel für Überstich und Stichlage ................16 Stichumschalttaste / Stichlängeneinstellrad ................ 16 Einstellrad für Mehrstich und Zickzackstich (nur bei der PFAFF 918 U und 938 U) ....17 Hebel zum Anheben des Nähfußes ..................17 Pedal ............................ 18 Einstellhebel der Unterschneideinrichtung -771/05.............. - Seite 4 Oberfaden einfädeln / Oberfadenspannung regulieren ............30 Überstich und Stichlage einstellen ..................31 Stichlänge einstellen ......................31 Mehrstich bzw. Zickzackstich einstellen (bei der 918 U und 938 U mit Anbaumotor) ..32 .08.01 Umschaltung von Zickzackstich auf Mehrstich ..............32 .08.02...
-
Seite 5: Sicherheit
Sicherheit Sicherheit Richtlinien Die Maschine wurde nach den in der EG-Konformitäts- bzw. Einbauerklärung angegebenen Vorschriften gebaut. Berücksichtigen Sie ergänzend zu dieser Betriebsanleitung auch allgemeingültige, gesetz- liche und sonstige Regelungen und Rechtsvorschriften - auch des Betreiberlandes - sowie die gültigen Umweltschutzbestimmungen! Die örtlich gültigen Bestimmungen der Berufsge- nossenschaft oder sonstiger Aufsichtsbehörden sind immer zu beachten! Allgemeine Sicherheitshinweise ●... -
Seite 6: Sicherheitssymbole
Sicherheit Sicherheitssymbole Gefahrenstelle! Besonders zu beachtende Punkte. Verletzungsgefahr für Bedien- oder Fachpersonal! Achtung! Nicht ohne Fingerabweiser und Schutzeinrichtungen arbeiten! Vor Einfädeln, Spulenwechsel, Nadelwechsel, Reinigen usw. Hauptschalter ausschalten! Besonders zu beachtende Punkte des Betreibers ● Diese Betriebsanleitung ist ein Bestandteil der Maschine und muss für das Bedienperso- nal jederzeit zur Verfügung stehen. -
Seite 7: Bedien- Und Fachpersonal
Sicherheit Bedien- und Fachpersonal Bedienpersonal .05.01 Bedienpersonal sind Personen, die für das Rüsten, Betreiben und Reinigen der Maschine so- wie zur Störungsbeseitigung im Nähbereich zuständig sind. Das Bedienpersonal ist verpfl ichtet, folgende Punkte zu beachten: ● Bei allen Arbeiten sind die in der Betriebsanleitung angegebenen Sicherheitshinweise zu beachten! ●... -
Seite 8: Gefahrenhinweise
Sicherheit Gefahrenhinweise Vor und hinter der Maschine ist während des Betriebes ein Arbeitsbereich von 1 m freizuhalten, so dass ein ungehinderter Zugang jederzeit möglich ist. Während des Nähbetriebes nicht in den Nadelbereich greifen! Verletzungsgefahr durch die Nadel! Während der Einstellarbeiten keine Gegenstände auf dem Tisch liegen lassen! Die Gegenstände könnten geklemmt oder weggeschleudert werden! Verletzungsgefahr durch umherfl... -
Seite 9: Bestimmungsgemäße Verwendung

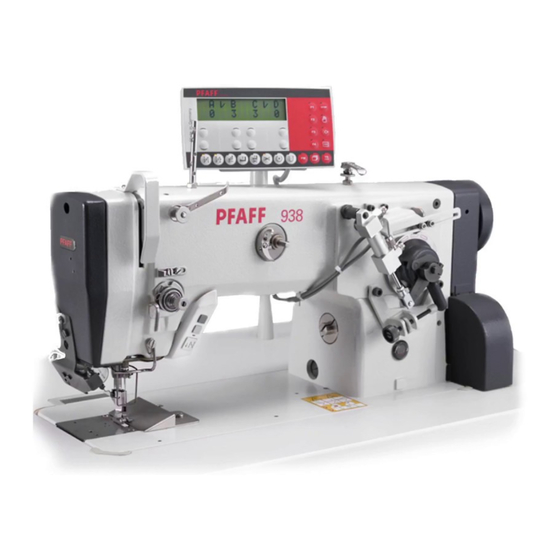

Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die PFAFF 918 ist ein Zickzack-Schnellnäher mit Untertransport und großem Greifer. Die PFAFF 918 U ist ein Zickzack-Schnellnäher mit Untertransport, großem Greifer und mechanischer Umschaltung von Zickzack auf 3-Stich-Zickzack. Die PFAFF 938 ist ein Zickzack-Schnellnäher mit Untertransport. -
Seite 10: Technische Daten
Höhe ( über Tisch ): ....................ca. 300 mm Max. Stichlänge PFAFF 918-6/01: ......................4,5 mm PFAFF 938-6/01; -6/27: ....................2,5 mm Max. Überstichbreite PFAFF 918: ........................10,0 mm PFAFF 938-6/01: ......................6,0 mm PFAFF 938-771/05-6/27: ....................3,0 mm PFAFF 938-34/01 R: .......................4,5 mm Max. Stichzahl ◆... -
Seite 11: Pfaff 918 U, 938 U
Breite: ........................ca. 180 mm Höhe ( über Tisch ): ....................ca. 300 mm Max. Stichlänge: ......................2,5 mm Max. Überstichbreite PFAFF 918 U: ....................... 10,0 mm PFAFF 938 U: .........................6,0 mm Max. Stichzahl: ◆ Bei 33 mm Nadelstangenhub: ................4500 Sti/min Anschlussdaten: Betriebsspannung: ................ -
Seite 12: Entsorgung Der Maschine
Entsorgung der Maschine Entsorgung der Maschine ● Die ordnungsgemäße Entsorgung der Maschine obliegt dem Kunden. ● Die bei der Maschine verwendeten Materialien sind Stahl, Aluminium, Messing und di- verse Kunststoffe. Die Elektroausrüstung besteht aus Kunststoffen und Kupfer. ● Die Maschine ist den örtlich gültigen Umweltschutzbestimmungen entsprechend zu entsorgen, dabei eventuell ein Spezialunternehmen beauftragen. -
Seite 13: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transport zum Kundenbetrieb Alle Maschinen werden komplett verpackt geliefert. Transport innerhalb des Kundenbetriebes Für Transporte innerhalb des Kundenbetriebes oder zu den einzelnen Einsatzorten besteht keine Haftung des Herstellers. Es ist darauf zu achten, dass die Maschinen nur aufrecht transportiert werden. -
Seite 14: Arbeitssymbole
Arbeitssymbole Arbeitssymbole In dieser Betriebsanleitung werden auszuführende Tätigkeiten oder wichtige Informationen durch Symbole hervorgehoben. Die angewendeten Symbole haben folgende Bedeutung: Hinweis, Information Reinigen, Pfl ege Schmieren Wartung, Reparatur, Justierung, Instandhaltung (nur von Fachpersonal auszuführende Tätigkeit) -
Seite 15: Bedienungselemente
Bedienungselemente Bedienungselemente Hauptschalter ● Durch Drehen des Hauptschalters 1 wird die Maschine ein- bzw. ausgeschaltet. Fig. 7 - 01 Tasten am Maschinenkopf (nur bei Maschinen mit Anbaumotor) ● Solange die Taste 1 während des Nähvor- ganges gedrückt wird, näht die Maschine rückwärts. -
Seite 16: Einstellhebel Für Überstich Und Stichlage
Bedienungselemente Einstellhebel für Überstich und Stichlage ● Einstellhebel 1 dient zum Einstellen der Überstichbreite. ● Zum Verstellen des Einstellhebels muss der Arretierhebel 2 gegen den Einstell- hebel 1 gedrückt werden. Die eingestellte Überstich- breite kann an der Skala 3 abgelesen werden. ●... -
Seite 17: Einstellrad Für Mehrstich Und Zickzackstich (Nur Bei Der Pfaff 918 U Und 938 U)
Bedienungselemente Einstellrad für Mehrstich und Zickzackstich (nur bei der PFAFF 918 U und 938 U) Vor Nähbeginn sicherstellen, dass Einstellrad 1 eingerastet ist! Nur im Stillstand schalten! Gefahr von Maschinenschäden! ● Durch Drehen des Einstellrades 1 wird zwischen Mehrstich und Zickzackstich umgeschaltet, siehe Kapitel 9.10 Mehr-... -
Seite 18: Pedal
Bedienungselemente Pedal Ruhestellung +1 = Nähen -1 = Nähfuß anheben (bei Maschinen mit -910/..) -2 = Nähfäden abschneiden (bei Maschinen mit -900/..) Fig. 7 - 07 Einstellhebel der Unterschneideinrichtung -771/05 ● Durch Ziehen und in Richtung "+" schieben des Hebels 1 wird die Unter- schneideinrichtung eingeschaltet und der Messerhub eingestellt. -
Seite 19: Aufstellung Und Erste Inbetriebnahme
Aufstellung und erste Inbetriebnahme Aufstellung und erste Inbetriebnahme Die Maschine darf nur von qualifi ziertem Personal aufgestellt und in Betrieb ge- nommen werden! Hierbei sind alle einschlägigen Sicherheitsvorschriften unbe- dingt zu beachten! Wurde die Maschine ohne Tisch ausgeliefert, müssen das vorgesehene Gestell und die Tischplatte das Gewicht der Maschine und des Motors sicher tragen. -
Seite 20: Maschinenabdeckung / Motorabdeckung Montieren
Aufstellung und erste Inbetriebnahme Maschinenabdeckung / Motorabdeckung montieren .01.02 ● Linke und rechte Riemenschutzhälfte mit ihren Schlitzen hinter die Köpfe der Schrauben 1 und 2 schieben. ● Schraube 3 mit Distanzhülse 4 in Gewindebohrung 5 eindrehen. ● Unter Beachtung, dass Lasche 6 hinter Schlitz 7 und vor Distanzhülse 4 steht, den Riemenschutz ausrichten. -
Seite 21: Anbaumotor Montieren
Aufstellung und erste Inbetriebnahme Anbaumotor montieren .01.04 Fig. 8 - 04 ● Schrauben 1 lösen und Zahnriemenrad 2 von der Motorwelle 3 abziehen. ● Lagerplatte 4, wie in Fig. 8-04 gezeigt, am Motor 5 mit den Schrauben 6 anschrauben. ● Zahnriemenrad 2 auf die Motorwelle 3 schieben und mittels Schrauben 1 befestigen. ●... -
Seite 22: Kippsicherung Montieren
Aufstellung und erste Inbetriebnahme Kippsicherung montieren .01.06 ● Die im Zubehör befi ndliche Kippsicherung 1 mit Schraube 2 anschrauben. Maschine nicht ohne Kipp- sicherung 1 betreiben! Quetschgefahr zwischen Ober- teil und Tischplatte! Fig. 8 - 06 Steckverbindungen und Erdungskabel des Motor anschließen .01.07 ●... -
Seite 23: Erste Inbetriebnahme
Aufstellung und erste Inbetriebnahme Erste Inbetriebnahme Fig. 8 - 08 Fig. 8 - 08a ● Die Maschine, insbesondere die elektrischen Leitungen und pneumatischen Verbindungsschläuche auf eventuelle Beschädigungen prüfen. ● Maschine gründlich säubern und anschließend ölen bzw. Öl einfüllen, siehe Kapitel 10 Wartung und Pfl ege. ●... -
Seite 24: Grundstellung Des Maschinenantriebs
Aufstellung und erste Inbetriebnahme Maschine ein- / ausschalten ● Maschine ein- bzw. ausschalten, siehe Kapitel 7.01 Hauptschalter. Grundstellung des Maschinenantriebs (Bei Maschinen mit EcoDrive und Steuerung P40 ED) ● Maschine einschalten. ● Taste TE/Speed 2 x drücken um die Betriebsart Eingabe aufzurufen. ●... -
Seite 25: Anlaufsperre Des Anbaumotors Montieren Und Anschließen
Aufstellung und erste Inbetriebnahme Anlaufsperre des Anbaumotors montieren und anschließen Fig. 8 - 09 ● Bei Maschinen, die ohne Tisch ausgeliefert wurden, ist die im Zubehör befi ndliche Platte 1 so unterhalb der Tischplatte zu montieren, dass die Schaltfahne 2 bei aufge- richtetem Oberteil auf der Platte 1 aufl... -
Seite 26: Rüsten
Rüsten Rüsten Alle Vorschriften und Hinweise dieser Betriebsanleitung sind zu beachten. Die besondere Aufmerksamkeit gilt allen Sicherheitsvorschriften! Alle Rüstarbeiten dürfen nur durch entsprechend unterwiesenes Personal durchgeführt werden. Bei allen Rüstarbeiten ist die Maschine durch Betätigen des Hauptschalters oder durch Herausziehen des Netzsteckers vom elektri- schen Netz zu trennen! Nadel einsetzen Maschine ausschalten! -
Seite 27: Unterfaden Aufspulen / Unterfadenvorspannung Regulieren
Rüsten Unterfaden aufspulen / Unterfadenvorspannung regulieren Fig. 9 - 02 ● Leere Spule 1 auf Spulerspindel 2 stecken. ● Faden gemäß Fig. 9-02 einfädeln und gegen der Uhrzeigersinn einige Male auf Spule 1 wickeln. ● Den Spuler einschalten, dazu Spulerspindel 2 und Hebel 3 gleichzeitig drücken. Das Füllen der Spule erfolgt während des Nähens. -
Seite 28: Spulenkapsel Herausnehmen / Einsetzen
● Spulenkapsel 2 bis zum spürbaren Einras- ten in den Spulenkapselträger drücken. Fig. 9 - 03 Spulenkapsel einfädeln / Unterfadenspannung regulieren PFAFF 938 und 938 U ohne Fadenschneid-Einrichtung .04.01 ● Spule 1 in Spulenkapsel 2 einlegen. ● Faden durch den Spalt unter Feder 3 führen. -
Seite 29: Pfaff 938 Und 938 U Mit Fadenabschneid-Einrichtung
Rüsten PFAFF 938 und 938 U mit Fadenabschneid-Einrichtung .04.02 ● Spule 1 in Spulenkapsel 2 einlegen. ● Faden durch den Spalt unter Feder 3 und durch die Bohrung in der Spulenkapsel 2 führen. ● Fadenspannung durch Verdrehen der Schraube 4 regulieren. -
Seite 30: Oberfaden Einfädeln / Oberfadenspannung Regulieren
Rüsten Oberfaden einfädeln / Oberfadenspannung regulieren Fig. 9 - 07 Maschine ausschalten! Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine! ● Oberfaden gemäß Fig. 9-07 einfädeln. ● Oberfadenspannung durch Verdrehen der Rändelschraube 1 regulieren. -
Seite 31: Überstich Und Stichlage Einstellen
Rüsten Überstich und Stichlage einstellen ● Überstichbreite durch Verdrehen des Überstich-Einstellhebels 1 einstellen. ● Zum Verstellen Arretierhebel 2 gegen den Überstich-Einstellhebel 1 drücken. ● Die Einstellung kann an Skala 3 abge- lesen werden. ● lStichlage durch Drehen des Stichlagen- Einstellhebels 4 einstellen L = Stichlage links M = Stichlage mittig R = Stichlage rechts... -
Seite 32: Mehrstich Bzw. Zickzackstich Einstellen (Bei Der 918 U Und 938 U Mit Anbaumotor)
Rüsten Mehrstich bzw. Zickzackstich einstellen (bei der 918 U und 938 U mit Anbaumotor) Umschaltung von Zickzackstich auf Mehrstich .08.01 Vor Nähbeginn sicherstellen, dass Einstellrad 1 eingerastet ist! Nur im Stillstand schalten! Gefahr von Maschinenschäden! ● Durch Betätigen der Taste 2 Maschine in Schaltposition bringen. -
Seite 33: Mehrstich Bzw. Zickzackstich Einstellen (Bei Der 918 U Und 938 U Mit Externem Motor)
Rüsten Mehrstich bzw. Zickzackstich einstellen (bei der 918 U und 938 U mit externem Motor) Umschaltung von Zickzackstich auf Mehrstich .09.01 Vor Nähbeginn sicherstellen, dass Einstellrad 1 eingerastet ist! Nur im Stillstand schalten! Gefahr von Maschinenschäden! ● Durch Drehen am Handrad die Nadel... -
Seite 34: Wartung Und Pfl Ege
Wartung und Pfl ege Wartung und Pfl ege Wartungsintervalle Reinigen ................ täglich, bei Dauerbetrieb mehrmals Ölstand kontrollieren (Greiferölbehälter) ..............jährlich Ölstand kontrollieren (Zickzack-Exzenter-Schmierung) ....täglich, vor Inbetriebnahme Luftdruck kontrollieren/einstellen ........täglich, vor jeder Inbetriebnahme Luftfi lter der Wartungseinheit reinigen ..............bei Bedarf Diese Wartungsintervalle beziehen sich auf eine durchschnittliche Maschinen- laufzeit eines Einschicht-Betriebes. -
Seite 35: Ölen Des Greifers
● Ölbehälter 1 durch die Bohrung 2 bis zum oberen Markierungsstrich 3 auffüllen. ● Vor der ersten Inbetriebnahme und bei längerem Stillstand zusätzlich einige Tropfen Öl in die Greiferbahn geben, siehe Pfeil in Fig. 10-03. Oberteil mit beiden Händen aufrichten! Quetschgefahr zwischen Oberteil und Tischplatte! Wir empfehlen PFAFF Nähmaschinenöl Best.-Nr.. 280-1-120 144. -
Seite 36: Ölen Des Zickzack-Antriebes
● Darauf achten, dass kein Schmutz in das Gehäuse gelangt. ● Öl bis zum oberen Markierungsstrich 2 einfüllen. ● Aufl agefl äche des Deckels 5, Gehäuse und Dichtung säubern. ● Deckel 5 aufsetzen und Schrauben 4 festdrehen. Wir empfehlen PFAFF Nähmaschinenöl Best.-Nr. 280-1-120 146. -
Seite 37: Luftdruck Kontrollieren / Einstellen
Wartung und Pfl ege Luftdruck kontrollieren / einstellen ● Vor jeder Inbetriebnahme den Luftdruck am Manometer 1 kontrollieren. ● Das Manometer 1 muß einen Druck von 6 bar anzeigen. ● Gegebenenfalls diesen Wert einstellen. ● Dazu Knopf 2 hochziehen und entspre- chend verdrehen. -
Seite 38: Verschleißteile
Alternativ zum Internet-Download kann die Teileliste auch als Buch unter der Best.-Nr. 296-12-18 997 angefordert werden. 91-100 296-25 (3x) 91-701 179-15 11-108 174-25 11-108 174-15 (2x) PFAFF 918 91-268 674-91 91-168 178-05 91-265 227-05 (3x) 91-268 679-05 91-268 675-91... - Seite 39 Verschleißteile PFAFF 938 91-265 225-91 91-265 227-05 (3x) 91-167 595-05 91-174 507-05 91-168 144-05 91-140 945-05 91-167 598-41 11-174 912-15 (2x) 91-175 690-05 91-265 227-05 (3x) 91-009 026-05 91-002 134-05 91-000 250-15 91-167 597-91 91-000 390-05 99-137 151-45 91-171 049-05...
