8

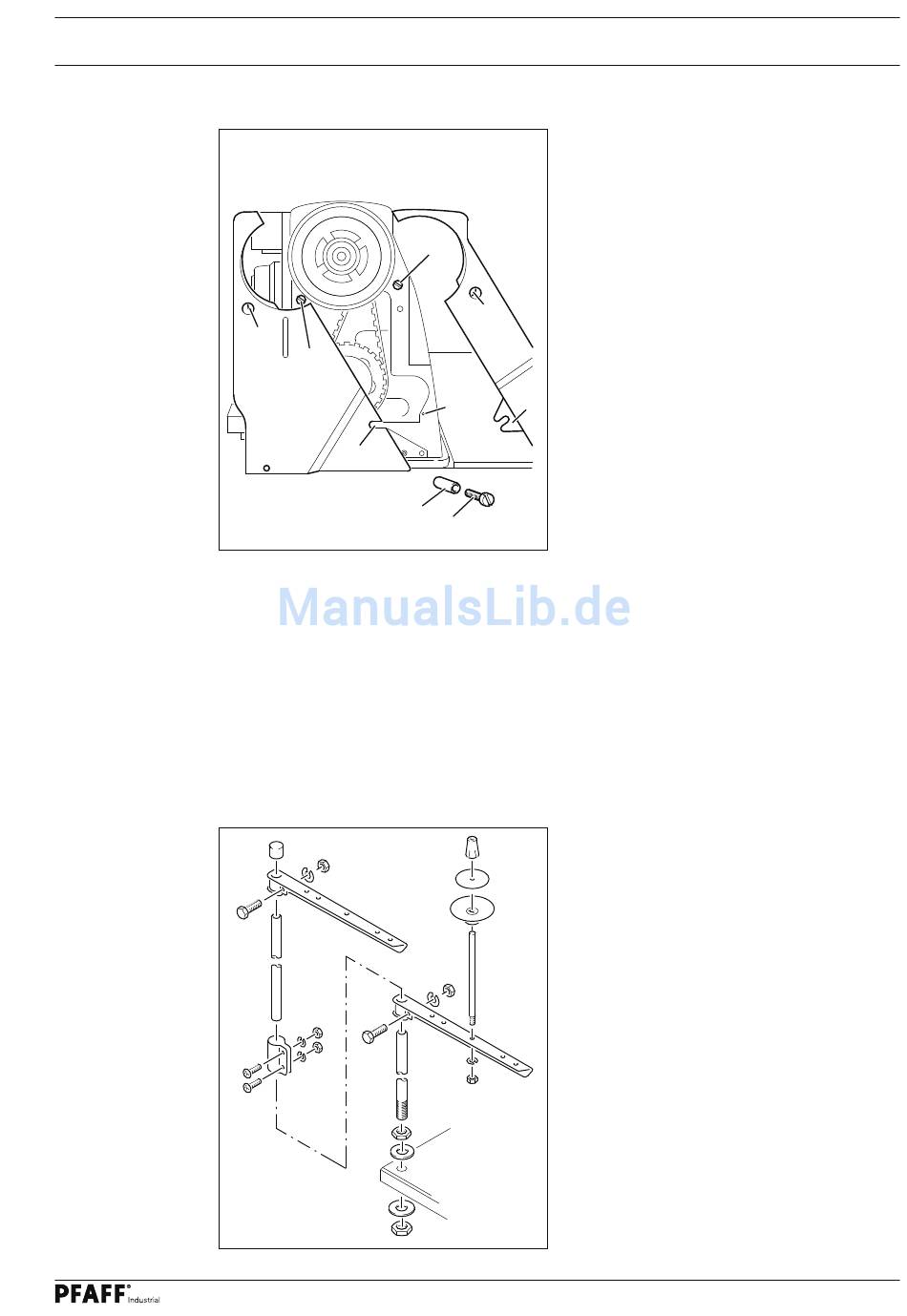

Oberen Riemenschutz montieren
.01.02
9
Fig. 8 - 02
8
Garnrollenständer montieren
.01.03
Fig. 8 -03
Aufstellung und erste Inbetriebnahme
1
2
5
7
4
3
● Linke und rechte Riemenschutzhälfte mit
ihren Schlitzen hinter die Köpfe der
Schrauben 1 und 2 schieben.
● Schraube 3 mit Distanzhülse 4 in
Gewindebohrung 5 eindrehen.
● Unter Beachtung, dass Lasche 6 hinter
Schlitz 7 und vor Distanzhülse 4 steht,
8
den Riemenschutz ausrichten.
● Schrauben 1 und 2 (durch die Bohrungen
8 und 9 erreichbar), sowie Schraube 3
festdrehen.
6
● Garnrollenständer gemäß Fig. 8 - 03
montieren.
● Anschließend den Ständer in die Bohrung
der Tischplatte einsetzen und mit den
beiliegenden Muttern befestigen.
23
