Montage
18
1
2

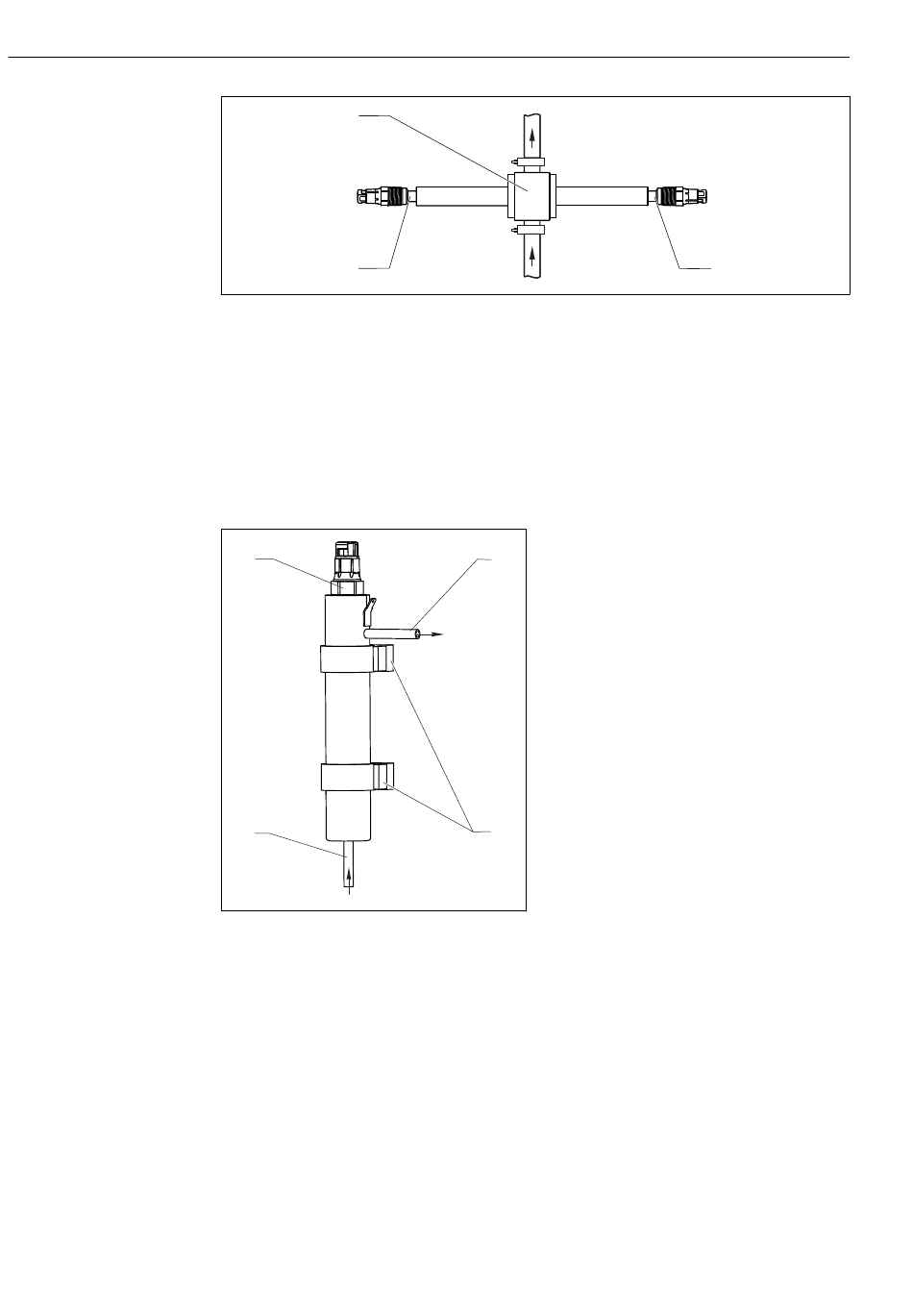

 6 Durchflussarmatur CYA680
1 Durchflusskammer der Armatur
2 Eingebauter Sensor Memosens COS81D
Durchflussarmatur CYA21 für Wasseraufbereitungen und Prozesse
Die kompakte Edelstahl-Armatur bietet Platz für einen 12-mm-Sensor mit 120 mm Länge.
Die Armatur hat ein geringes Probevolumen und ist mit den 6-mm-Anschlüssen bestens
für die Restsauerstoffmessung in Wasseraufbereitungen und in Kesselspeisewasser geeig-
net. Die Anströmung erfolgt von unten.
1
4
 7 Durchflussarmatur CYA21
1 Eingebauter Sensor Memosens COS81D
2 Abfluss
3 Wandhalter (Schelle D29)
4 Zufluss
5.3.3 Wechselarmatur (CPA875 oder CPA450)
Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen
geeignete Prozessanschlüsse vorhanden sein.
Armatur an einem Ort mit gleichmäßiger Strömung installieren. Der Rohrdurchmesser
muss mindestens DN 80 sein.
2
3
A0014081
Memosens COS81D
2
A0042963
