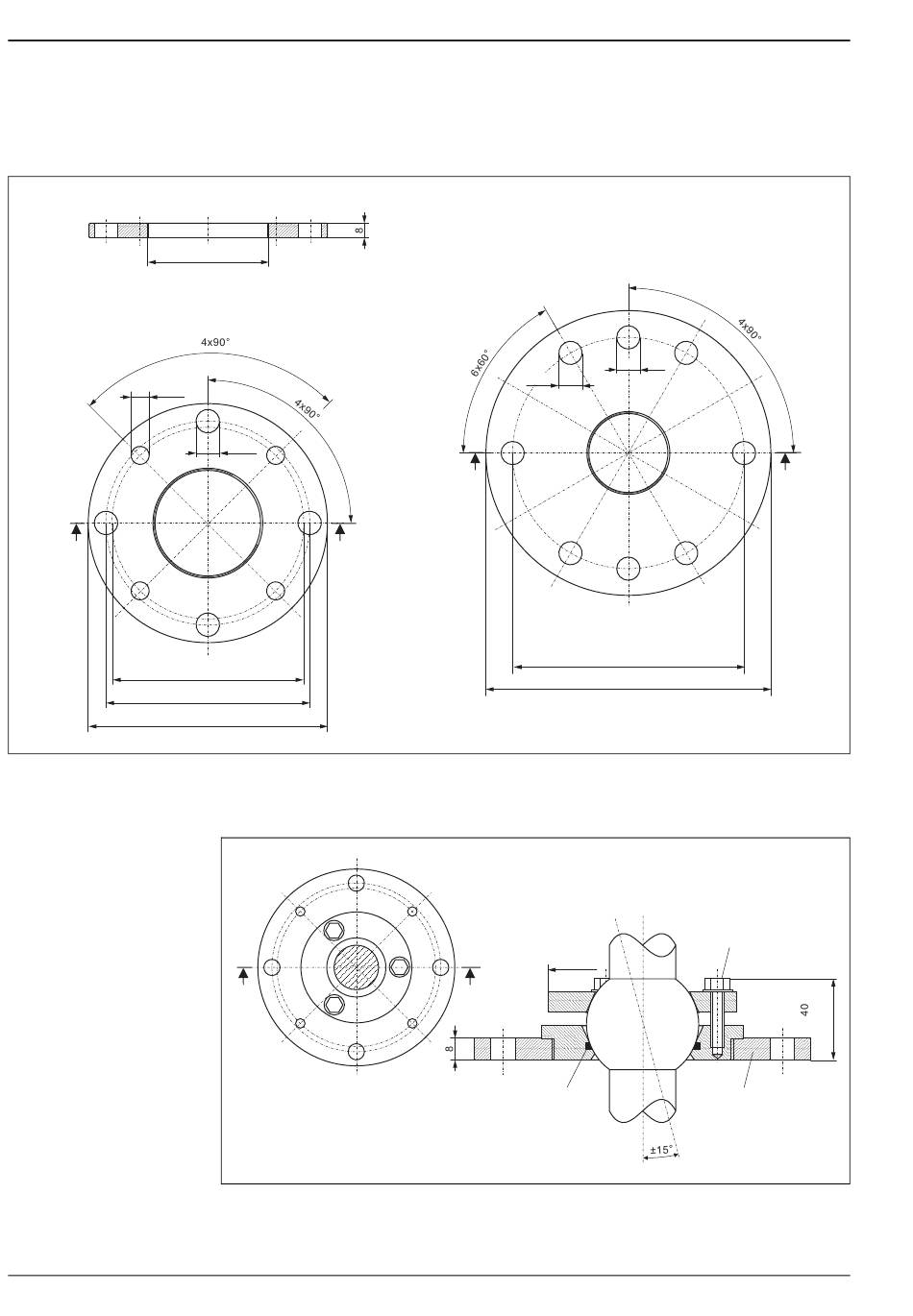

E+H UNI-Flansch
E+H UNI-Flansch DN100
kompatibel mit:
- DN100 PN10/16,
- ANSI 4" 150 lbs,
- JIS 10K 100A
Ø 19
A
22
Installationshinweise
Die Anzahl der Flanschschrauben ist teilweise reduziert. Für Massanpassung sind die Schraubenlöcher vergrö-
ßert, deshalb vor dem Anziehen der Schrauben zentrisch zum Gegenflansch ausrichten.
A-A
M80x1,5
Ø 23
A
175
185,5
225
Ausrichtvorrichtung mit E+H UNI-Flansch
A
E+H UNI-Flansch DN200
kompatibel mit:
- DN200 PN10/16,
- ANSI 8" 150 lbs,
- JIS 10K 200A
Ø 26
A
Werkstoff: 316L
A-A
A
Viton-Dichtung
Ø 26
294,5
340
Klemmschraube
3 x M8 um 120° versetzt
Ø 85
E+H UNI-Flansch
DN100/DN200
Endress + Hauser
Micropilot M
A
L00-FMR250xx-06-00-00-de-006
L00-FMR250xx-06-00-00-de-007
