CARDIO STRONG BX50 Montage- Und Bedienungsanleitung Seite 14

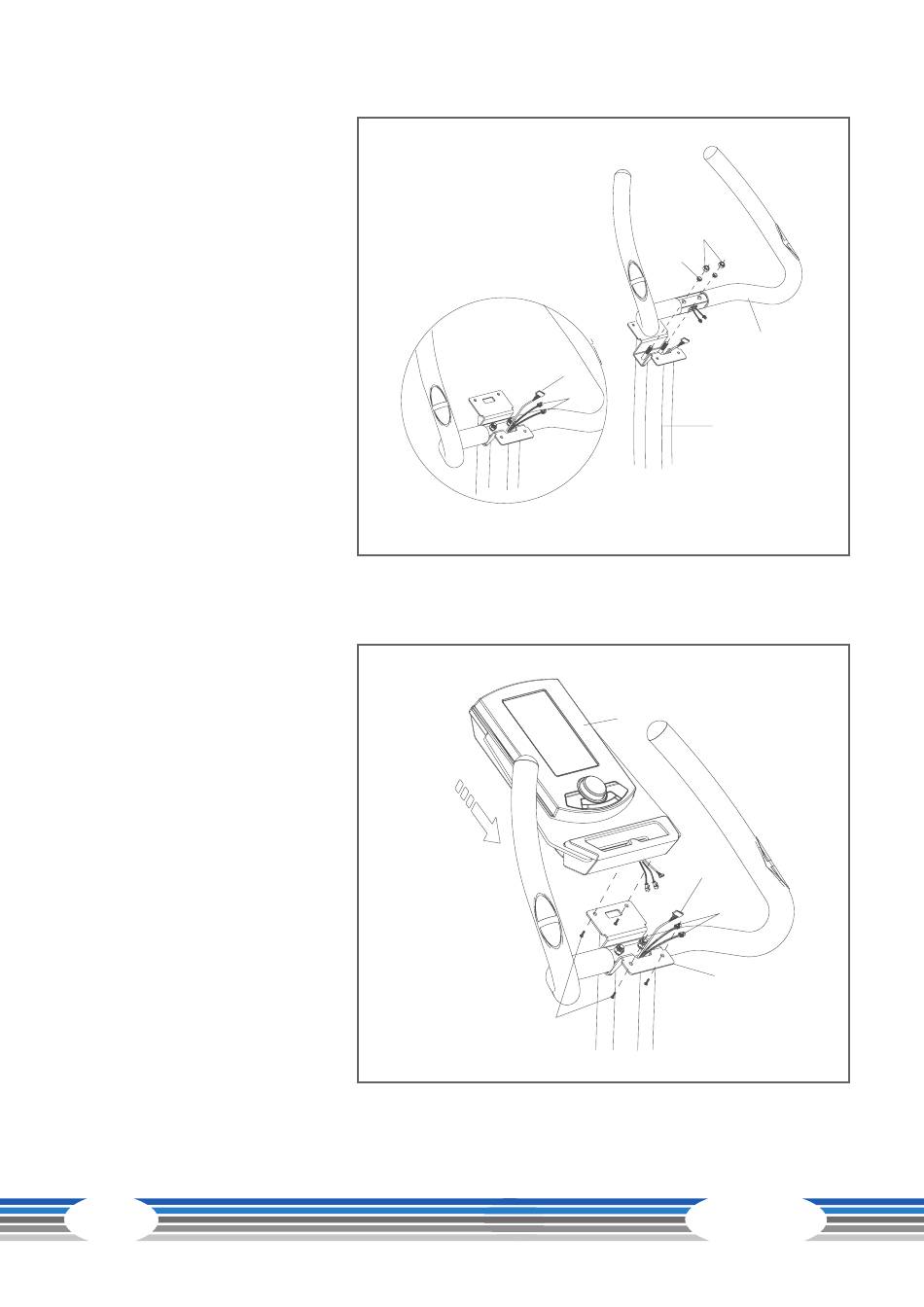

Schritt 4: Montage der Handläufe
Lösen Sie zuerst
vormontierten Muttern (Y2) und
Unterlegscheiben (Y3) von der
Konsolenhalterung.
Befestigen Sie den Handgriff (R)
an der Konsolenhalterung mit
den zuvor gelösten Muttern (Y2)
und Unterlegscheiben (Y3).
Anschließend ziehen Sie die Kabel
(R1 und R3) ein Stück heraus wie
in der Abbildung links.
Schritt 5: Montage der Konsole
Entfernen Sie zuerst
vormontierten Muttern (X1) von
der Rückseite der Konsole (X).
Verbinden Sie die Kabel aus dem
Konsolenmast (R3 und Y1) mit
den Kabeln aus der Konsole (X).
Befestigen Sie die Konsole an der
Konsolenhalterung (U) mit den
zuvor gelösten Muttern (X1).
