⑱
Mikrofon
⑲
[GM]-Taste
Drücken, um die GM-Funktion ein-/
auszuschalten.
⑳
microSD-Speicherkarteneinschub*
Die Abdeckung öffnen und die microSD-
Speicherkarte einsetzen.

DATEN-Anschluss*
• Zur Verwendung der Clone-Funktion an ein
zweites FT2DE mit einem optionalen Clone-
Kabel (CT-168) anschließen.
• Beim Aktualisieren der Firmware mit einem
USB-Kabel an den PC anschließen.
* Eine Anleitung zum Aktualisieren der
Firmware finden Sie auf unserer Website.
• Das optionale Mikrofon mit Kamera (MH-
85A11U) an diesen Anschluss anschließen.
• Ein externes GPS an diesen Anschluss
anschließen.

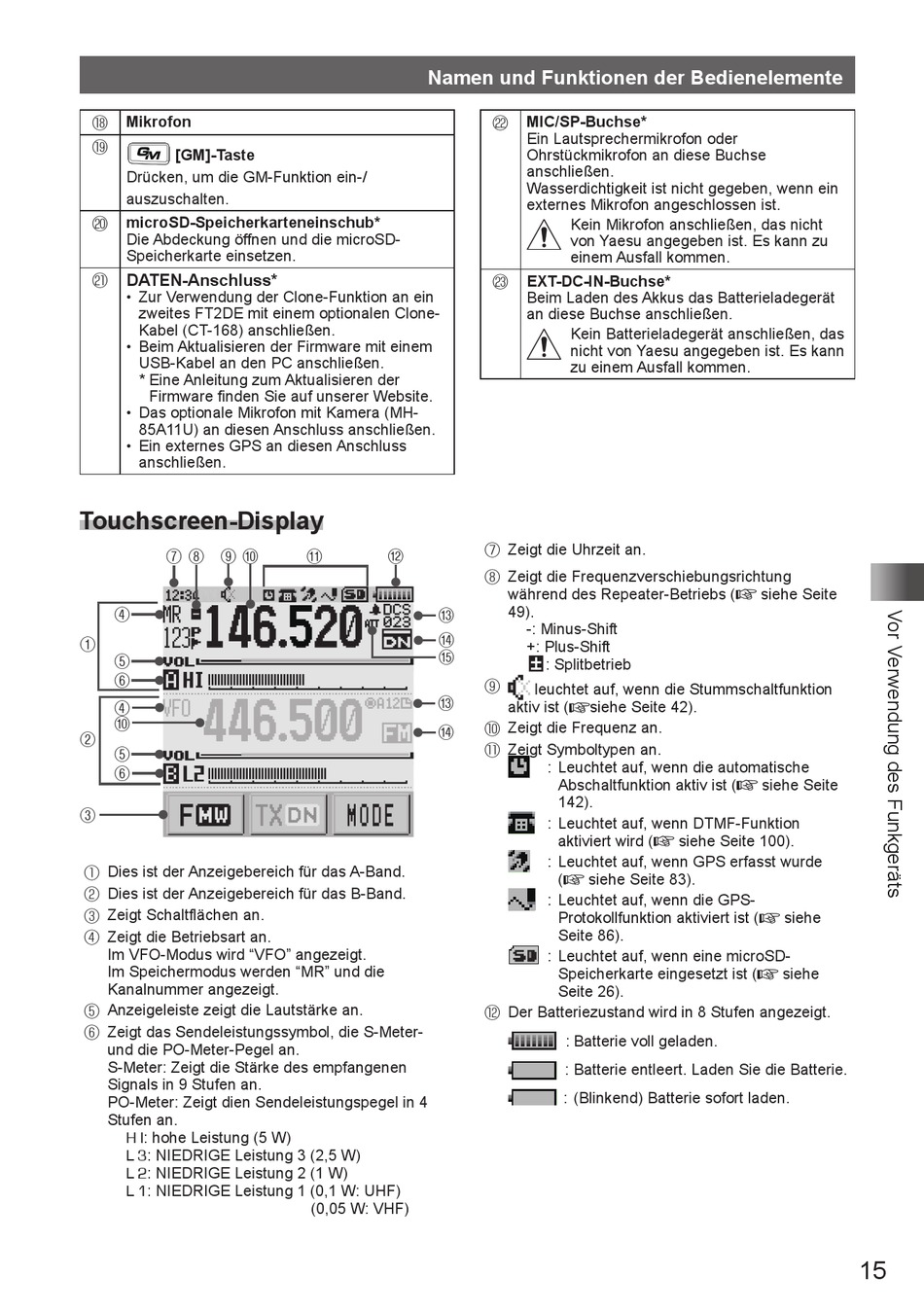

Touchscreen-Display

⑦ ⑧ ⑨ ⑩
④
①
⑤
⑥
④
⑩
②
⑤
⑥
③
① Dies ist der Anzeigebereich für das A-Band.
② Dies ist der Anzeigebereich für das B-Band.
③ Zeigt Schaltflächen an.
④ Zeigt die Betriebsart an.
Im VFO-Modus wird "VFO" angezeigt.
Im Speichermodus werden "MR" und die
Kanalnummer angezeigt.
⑤ Anzeigeleiste zeigt die Lautstärke an.
⑥ Zeigt das Sendeleistungssymbol, die S-Meter-
und die PO-Meter-Pegel an.
S-Meter: Zeigt die Stärke des empfangenen
Signals in 9 Stufen an.
PO-Meter: Zeigt dien Sendeleistungspegel in 4
Stufen an.
H I: hohe Leistung (5 W)
L 3: NIEDRIGE Leistung 3 (2,5 W)
L 2: NIEDRIGE Leistung 2 (1 W)
L 1: NIEDRIGE Leistung 1 (0,1 W: UHF)
Namen und Funktionen der Bedienelemente
⑪ ⑫
⑬
⑭
⑮
⑬
⑭
(0,05 W: VHF)

MIC/SP-Buchse*
Ein Lautsprechermikrofon oder
Ohrstückmikrofon an diese Buchse
anschließen.
Wasserdichtigkeit ist nicht gegeben, wenn ein
externes Mikrofon angeschlossen ist.
Kein Mikrofon anschließen, das nicht
von Yaesu angegeben ist. Es kann zu
einem Ausfall kommen.

EXT-DC-IN-Buchse*
Beim Laden des Akkus das Batterieladegerät
an diese Buchse anschließen.
Kein Batterieladegerät anschließen, das
nicht von Yaesu angegeben ist. Es kann
zu einem Ausfall kommen.
⑦ Zeigt die Uhrzeit an.
⑧ Zeigt die Frequenzverschiebungsrichtung
während des Repeater-Betriebs (
49).
-: Minus-Shift
+: Plus-Shift
@: Splitbetrieb
⑨
leuchtet auf, wenn die Stummschaltfunktion
aktiv ist ( siehe Seite 42).
⑩ Zeigt die Frequenz an.
⑪ Zeigt Symboltypen an.
: Leuchtet auf, wenn die automatische
Abschaltfunktion aktiv ist (
142).
: Leuchtet auf, wenn DTMF-Funktion
aktiviert wird (
: Leuchtet auf, wenn GPS erfasst wurde
( siehe Seite 83).
: Leuchtet auf, wenn die GPS-
Protokollfunktion aktiviert ist (
Seite 86).
: Leuchtet auf, wenn eine microSD-
Speicherkarte eingesetzt ist (
Seite 26).
⑫ Der Batteriezustand wird in 8 Stufen angezeigt.
: Batterie voll geladen.
: Batterie entleert. Laden Sie die Batterie.
: (Blinkend) Batterie sofort laden.
siehe Seite
siehe Seite
siehe Seite 100).
siehe
siehe
15
