Inhaltszusammenfassung für Yaesu FT-70De

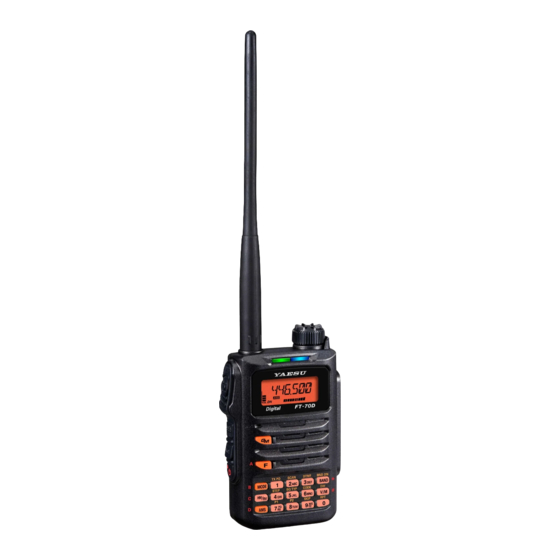

- Seite 1 C4FM/FM 144/430 MHz DIGITALES/ANALOGES FUNKGERÄT FT-70D Erweitertes Handbuch Klicken (Tippen) auf unten links auf der aktuellen Navigationsseite kehrt jederzeit zur Inhaltsseite zurück.
-
Seite 2: Inhaltsverzeichnis
Inhalt Digitale persönliche ID-Funktion (DP-ID) ........ 4 Über die digitale persönliche ID-Funktion (DP-ID) ....4 Registrieren der DP-ID der Gegenstation ......4 Kommunikation mit der angegebenen Gegenstation im analogen FM-Modus ..............7 Auswahl des Squelchtyps im analogen FM-Modus ....7 Ton-Squelch-Funktion ............. - Seite 3 Auslassen unerwünschter Suchlauffrequenzen (Skip-Suchspeicher) ....... 17 Einstellung des Skip-Speicherkanals und des festgelegten Speicherkanals ....17 Suchlauf nur in den festgelegten Speicherkanälen ... 18 Suchlauf Programmierbarer Speicherkanal (PMS) ....18 Registrierung in den programmierbaren Speicherkanälen ... 18 Durchführen eines Suchlaufs für einen programmierbaren Speicherkanal ..............
-
Seite 4: Digitale Persönliche Id-Funktion (Dp-Id)
Wenn die Firmware nicht mit der DG-ID-Funktion kompatibel ist, die Firmware auf den neuesten Stand aktualisieren, um die DG-ID-Funktion zu verwenden. Die neueste Firmware ist auf der YAESU-Website verfügbar. Die neueste Firmware ist auf der YAESU-Website verfügbar. Die neueste Firmware ist auf der YAESU-Website verfügbar. - Seite 5 ● Löschen der registrierten DP-ID 1. Die Taste [ F ] lang drücken, um den Einstellmodus aufzurufen. 2. Den DIAL-Drehregler drehen, um [ 17 DP-ID ] auszuwählen. 3. Die Taste [ F ] drücken. Die DP-ID-Liste wird angezeigt. FT-70DE Erweitertes Handbuch...
- Seite 6 • Wenn keine andere DP-ID nicht registriert wird, die Taste [ GM ] drücken. • Beim Registrieren mehrerer DP-IDs Schritt 4 und 5 wiederholen. 6. Den Schalter PTT drücken, um die neue Einstellung zu speichern und zum normalen Betrieb zurückzukehren. FT-70DE Erweitertes Handbuch...
-
Seite 7: Kommunikation Mit Der Angegebenen Gegenstation Im Analogen Fm-Modus
Die "Ohne Kommunikation"-Signaltonfrequenzen können im Bereich von 300 Hz bis 3000 Hz in Schritten von 100 Hz angegeben werden. Aktiviert eine neue Zweiton-CTCSS-Pager-Funktion. Bei Kommunikation mit FT-70DE-Funkgeräten unter Freunden PAGER (wird angezeigt) können persönliche Codes festgelegt werden (jeder Code besteht aus zwei Tönen), sodass nur bestimmte Stationen gerufen... -
Seite 8: Ton-Squelch-Funktion
7. Die Taste [ F ] lang drücken. Die erkannte Tonfrequenz ist eingestellt. Zum Einstellen des Funkgerätbetriebs, wenn der Suchlauf stoppt, den Einstellmodus [ 52 SCN.RSM ] ( 40) einstellen. Diese Einstellung ist der Suchlaufeinstellung, der Tonsuchfunktion und der DCS-Suchfunktion gemeinsam. FT-70DE Erweitertes Handbuch... -
Seite 9: Digitale Code-Squelch-Funktion (Dcs)
Der gesuchte DCS-Code wird eingestellt und das Funkgerät verlässt den Einstellmodus. Zum Einstellen des Funkgerätbetriebs, wenn der Suchlauf stoppt, den Einstellmodus [ 52 SCN.RSM ] 40) einstellen. Diese Einstellung ist den Suchlaufeinstellungen, der Tonsuchfunktion und der DCS-Suchfunktion gemeinsam. FT-70DE Erweitertes Handbuch... -
Seite 10: Neue Zwei-Ctcss-Ton-Pagerfunktion
Neue Zwei-CTCSS-Ton-Pagerfunktion Bei Verwendung der FT-70DE Funkgeräte mit einer Gruppe von Freunden ermöglicht die Einstellung der zwei persönlichen CTCSS-Toncodes den Ruf nur der speziellen Stationen. Selbst wenn die gerufene Person nicht in der Nähe ihres Funkgeräts ist, zeigen die Informationen auf dem LCD an, dass ein Ruf empfangen wurde. -
Seite 11: Rufen Einer Bestimmten Station
Einstellmodus [ 37 PAG.ABK ] auszuwählen. 2. Die Taste [ F ] drücken. 3. Den DIAL-Drehregler drehen, um “ON” auszuwählen. 4. Den Schalter PTT drücken, um die Einstellung zu speichern und zum normalen Betrieb zurückzukehren. FT-70DE Erweitertes Handbuch... -
Seite 12: Benachrichtigung Über Einen Ruf Von Einer Fernstation Durch Die Klingelfunktion
4. Die Taste [ F ] drücken, dann die Taste [ 6 ] (CODE) drücken. Das Einstellungsdisplay mit den CTCSS-Tonfrequenzen angezeigt. 5. Den DIAL-Drehregler drehen, um die gewünschte CTCSS- Tonfrequenz auszuwählen. 6. Den Schalter PTT drücken, um die Einstellung zu speichern und zum normalen Betrieb zurückzukehren. FT-70DE Erweitertes Handbuch... -
Seite 13: Praktische Funktionen
5. Den Schalter PTT drücken, um die Einstellung zu speichern und zum normalen Betrieb zurückzukehren. Das Speicher-Tag wird im Speicherkanal registriert und das Funkgerät verlässt den Einstellmodus. Das für den Kanal registrierte Speichernamen-Tag wird automatisch als Speichertag-Anzeige angezeigt. FT-70DE Erweitertes Handbuch... -
Seite 14: Wechsel Zwischen Namentag-Anzeige Und Frequenzanzeige
Drücken der Taste [ F ] kurz die Frequenzanzeige an, während “ ” leuchtet. Betriebsart "Nur Speicherkanal" Das FT-70DE kann eingestellt werden, nur in den registrierten Speicherkanälen betrieben zu werden. 1. Die Taste [ V/M ] drücken und gleichzeitig den Schalter POWER (LOCK) drücken, um das Funkgerät einzuschalten. -
Seite 15: Verwendung Von Speicherbänken
Die Speicherbankanzeige MEMORY : Die Speicherkanalanzeige Die Anzeige wird nach einer Sekunde automatisch auf die ausgewählte Anzeige umgeschaltet. Wenn kein Speicherkanal registriert ist, lässt die Einstellung des folgenden Betriebs den Signalton erklingen und “NO BNK” wird angezeigt. FT-70DE Erweitertes Handbuch... -
Seite 16: Speicherbankkanäle Öffnen
Langes Drücken der Taste [ GM ] : Löscht alle Zeichen nach dem Cursor 7. Den Schalter PTT drücken, um die Einstellung zu speichern und zum normalen Betrieb zurückzukehren. Der Speicherbankname wird eingestellt und das Funkgerät verlässt den Einstellmodus. FT-70DE Erweitertes Handbuch... -
Seite 17: Einstellung Des Skip-Speicherkanals Und Des Festgelegten Speicherkanals
Kanal ausgelassen, wenn die Speicherkanäle durchsucht werden • Festgelegter Speicherkanal: Das “u” über der Speicherkanalnummer blinkt, nur die festgelegten Speicherkanäle werden während des Speichersuchlaufs durchsucht. • Normaler Speicherkanal: Das “u” über der Speicherkanalnummer schaltet sich aus. FT-70DE Erweitertes Handbuch... -
Seite 18: Suchlauf Nur In Den Festgelegten Speicherkanälen
Wenn der Suchlauf bei einem Signal angehalten hat, wird bei Drehen des DIAL-Drehreglers der Suchlauf sofort fortgesetzt. z Während des Suchlaufs kann die Frequenz nur innerhalb des programmierten Frequenzbereichs geändert werden. z Während des Suchlaufs die Taste [V/M] drücken, um in den normalen Speichermodus zurückzukehren. FT-70DE Erweitertes Handbuch... -
Seite 19: Duoempfangsfunktion (Dw)
5. Die Taste [ BAND ] drücken. Die Einstellung des Prioritätsspeicherkanals wird gespeichert und der Betrieb kehrt zum zuvor abgerufenen Speicherkanal zurück. Beim Abrufen des Prioritätsspeicherkanals wird das Symbol “PRI” auf der rechten Seite der Speicherkanalnummer angezeigt. FT-70DE Erweitertes Handbuch... -
Seite 20: Aktivieren Der Duoempfangsfunktion (Dw)
Signal ausgeblendet wird, wird der Duoempfang fortgesetzt. • HOLD Der Duoempfang stoppt und die Einstellung bleibt auf der aktuellen Empfangsfrequenz. (Der Duoempfang wird nicht fortgesetzt.) 4. Den Schalter PTT drücken, um die neue Einstellung zu speichern und zum normalen Betrieb zurückzukehren. FT-70DE Erweitertes Handbuch... -
Seite 21: Dtmf-Betrieb
Löscht alle Zeichen nach dem Cursor 6. Den Schalter PTT drücken, um die Einstellung zu speichern und zum normalen Betrieb zurückzukehren. • Die Taste [ F ] drücken, um den DTMF-Speicher zu speichern und zum Einstellmodusdisplay zurückzukehren. FT-70DE Erweitertes Handbuch... -
Seite 22: Senden Des Registrierten Dtmf-Codes
Taste [ MODE ] : Taste [ HM/RV ] : Taste [ AMS ] : Taste [ BAND ] : Û Taste [ V/M ] : Die Übertragung kann nach Loslassen des PTT-Schalters ggf. zwei Sekunden lang fortgesetzt werden. FT-70DE Erweitertes Handbuch... -
Seite 23: Menüeinstellungen Und Benutzereinstellungen Anpassen (Einstellmodus)
Einstellmodusoption in Schritt 2 zurückzukehren. Dies ist gut, um eine andere Einstellmodusoption einzustellen. z Bei einigen Einstelldisplays ist die Tastenfunktion unterschiedlich zu der in den obigen Schritten beschriebenen (zum Beispiel Eingabe der Zeichen usw.). Siehe “Tabellen der Einstellmodusfunktionen”. FT-70DE Erweitertes Handbuch... -
Seite 24: Alles Zurücksetzen
17 DP-ID 19 DT SET 33 MEM.NAM 35 NM/FRQ 36 OPN.MSG 37 PAG.ABK 38 PAG.CDR 39 PAG.CDT 41 PSWDWT 44 RF SQL 46 RPT.FRQ 47 RX MOD 49 SCM.WTH 50 SCV.WTH 54 SQL.EXP 62 W/N.DEV 63 MYCALL FT-70DE Erweitertes Handbuch... -
Seite 25: Tabelle Der Einstellmodusfunktionen
24 GM RNG OFF / IN RNG /ALWAYS digitaler GM-Informationen auswählen. Das Übertragungsintervall von digitalen OFF / NORMAL / LONG 25 GM INT GM-Informationen einstellen. Die Funktion der Taste [ HM/RV ] auswählen HOME / REV 26 HM/RV FT-70DE Erweitertes Handbuch... - Seite 26 ø Suchlaufs konfigurieren. / BUSY/ HOLD 53 SCN.STR Stellt die Zeit für den Suchlaufneustart ein. 0,1 S – 2,0 S – 10,0 S Einen Squelchtyp getrennt für Empfangen 54 SQL.EXP SPL.OFF / SPL. ON und Senden einstellen. FT-70DE Erweitertes Handbuch...
- Seite 27 M o d u s m i t d e m D I A L - D r e h r e g l e r ALL / BAND einstellen. Die Wetterwarn-Funktion ein-/ausschalten. OFF / ON 61 WX ALT 62 W/N.DEV Den Sendemodulationspegel einstellen. WIDE / NARROW 63 MYCALL Das Rufzeichen einstellen. (bis zu 10 Zeichen) ø ø Siehe die Bedienungsanleitung. FT-70DE Erweitertes Handbuch...
-
Seite 28: Aktiviert/Deaktiviert Die Funktion Sendesperre Bei Belegtem Kanal (Bclo)
Ein Piepton erklingt, wenn eine Taste gedrückt wird. 5 BEP.LVL Signaltonlautstärkeeinstellung Ändern der Signaltonlautstärke LEVEL1 – LEVEL4 Den DIAL-Drehregler drehen, um die Signaltonlautstärke einzustellen. – LEVEL7 Drehen des DIAL-Drehreglers lässt den Signaltön erklingen, um die Lautstärke zu prüfen. FT-70DE Erweitertes Handbuch... -
Seite 29: Die Einstellung Des Standby-Beep In Der C4Fm Digital-Betriebsart
Einstellen, ob beim Empfangen von Signalen die MODE/STATUS-Anzeige leuchtet oder nicht. Die MODE/STATUS-Anzeige leuchtet während des Empfangs von LED.ON Signalen. Die MODE/STATUS-Anzeige leuchtet während des Empfangs von LED.OFF Signalen nicht. Wenn “LED.OFF” eingestellt wird, werden der Sendezustand und die Ein/Aus-Anzeige der GM- Funktion angezeigt. FT-70DE Erweitertes Handbuch... -
Seite 30: Die Batteriespannungsanzeige
14 DIMMER Einstellung der Helligkeitsstufe der LCD-Hintergrundbeleuchtung und Zifferntastenbeleuchtung. Anpassen der Helligkeitsstufe von LCD-Hintergrundbeleuchtung und Tastenfeldbeleuchtung LEVEL1 LEVEL1 (minimal) – LEVEL6 (maximal) – LEVEL6 Zum Ausschalten der LCD-Hintergrundbeleuchtung den Einstellmodus [ 28 LAMP ] ( “OFF” einstellen. FT-70DE Erweitertes Handbuch... -
Seite 31: Einstellung Der Popup-Zeit Für Die Gegenstationsinformationen
D i e E i n s t e l l u n g f ü r d i e G e s c h w i n d i g k e i t f ü r d i e D T M F - 100 MS(ms) Codeübertragung FT-70DE Erweitertes Handbuch... -
Seite 32: Prioritätsspeicherkanals (Pms) Während Des Duoempfangs (Dw)
ü n f S e k u n d e n l a n g z u e m p f a n g e n , d a n n w i r d d e r Duoempfangsbetrieb fortgesetzt. FT-70DE Erweitertes Handbuch... -
Seite 33: Das Abrufintervall Während Des Gruppenmonitor-Betriebs (Gm) Einstellen
Drücken der Taste [ HM/RV ] ruft einen “HOME”-Favoritenkanal sofort HOME Drücken der Taste [ HM/RV ] kehrt die Sende- und Empfangsfrequenzen während des Repeaterbetriebs um. Die Taste [ F ] drücken, dann die Taste [ HM/RV ] , um die Einstellung umzuschalten. FT-70DE Erweitertes Handbuch... -
Seite 34: Übertragen Der Home-Frequenz Zum Vfo-Betrieb
DIAL Der Schalter MONI/T-CALL, der Schalter VOL und der Schalter POWER (LOCK) können nicht gesperrt werden. FT-70DE Erweitertes Handbuch... - Seite 35 Die Speicherkanalanzeige einstellen, die Frequenz oder das Name-Tag zu zeigen Beim Abrufen des Speicherkanals oder des HOME-Kanals die Frequenzanzeige oder die Speichernamen-Taganzeige wählen. FREQ Zeigt die Frequenz an. ALPHA Zeigt das Namentag an. Weitere Einzelheiten siehe “Wechsel zwischen Namentag-Anzeige und Frequenzanzeige” 14). FT-70DE Erweitertes Handbuch...
-
Seite 36: Eine Begrüßungsmeldung Erstellen
D e n “ P a g e r - C o d e ” f ü r d e n E m p f a n g e i n s t e l l e n , d e r v o n 01 – 47 – 50 Gegenstationen gerufen werden soll. Weitere Einzelheiten siehe “Einstellen des Codes für die eigene Station” ( 10). FT-70DE Erweitertes Handbuch... -
Seite 37: Den Zu Sendenden Persönlichen Erweiterten Ctcss Paging-Code Angeben
Eine Zeitverzögerung vor Beginn der eigentlichen Übertragung nach Drücken des Schalters PTT einstellen. Deaktiviert die PTT-Verzögerungszeitfunktion. 20 MS/50 MS/100 MS Die Einstellung der Verzögerungszeit vor Beginn der eigentlichen /200 MS (ms) Übertragung nach Drücken des Schalters PTT einstellen. FT-70DE Erweitertes Handbuch... -
Seite 38: Zeigt Die Individuelle 5-Stellige Id Dieses Funkgeräts An
47 RX MOD Den Bandempfangsmodus einstellen Jeder Bandempfangsmodus kann eingestellt werden. Der Empfangsmodus (FM-Modus oder AM-Modus) wird je nach AUTO verwendetem Frequenzband automatisch gewählt. Das ausgewählte Frequenzband wird auf FM-Modus eingestellt. Das ausgewählte Frequenzband wird auf AM-Modus eingestellt. FT-70DE Erweitertes Handbuch... -
Seite 39: Die Empfänger-Batterieschonfunktion Einstellen
Frequenzband wiederholt. BAND VHF ( 1 ) UHF ( 1 ) LUFT-Band 144-MHz-Band VHF ( 2 ) 430-MHz-Band 108 ～ 137MHz 137 ～ 174MHz 174 ～ 222MHz 222 ～ 420MHz 420 ～ 470MHz 470 ～ 580MHz FT-70DE Erweitertes Handbuch... -
Seite 40: Bedingung Für Suchlauf Fortsetzen Einstellen
Gilt für Squelch-Codes getrennt für TX und RX oder gleichzeitig für TX und RX. Stellt Squelch-Codes (“D CODE”/“T DCS”/“D TONE”) getrennt für TX SPL.OFF und RX ein. Stellt Squelch-Codes (“D CODE”/“T DCS”/“D TONE”) gleichzeitig für SPL.ON TX und RX ein. Weitere Einzelheiten siehe “Auswahl des Squelchtyps im analogen FM-Modus” ( FT-70DE Erweitertes Handbuch... -
Seite 41: Gibt Die Aktuelle Temperatur Im Funkgerät An
Den Tonsuchbetrieb beschleunigen. SLOW Den Tonsuchbetrieb verlangsamen. 59 VER.INF Zeigt die CPU- und DSP-Firmware-Version des Funkgeräts an Zeigt die Firmware-Version des Funkgeräts an. C x.xx Die Software-Versionen des “CPU” werden gezeigt. D x.xx Die Software-Versionen des “DSP” werden gezeigt. FT-70DE Erweitertes Handbuch... -
Seite 42: Den Frequenzwahlbereich Für Den Betrieb Im Vfo-Modus Einstellen
Den Sendemodulationspegel einstellen. “WIDE” für normalen Betrieb auswählen. WIDE Normaler Sendemodulationspegel NARROW Der Pegel ist die Hälfte des normalen Sendemodulationspegels. 63 MYCALL Einstellung des Rufzeichens. Das eigene, im Funkgerät eingestellte Rufzeichen eingeben. Weitere Einzelheiten siehe “Eingabe des Rufzeichens” (Bedienungsanleitung). FT-70DE Erweitertes Handbuch... -
Seite 43: Bei Bedarf Zu Verwendende Funktionen
Das von Ihrem PC erzeugte Rauschen kann den Empfang stören. Wenn das Funkgerät in einen ungewöhnlichen Empfangszustand geht, das Funkgerät vom PC trennen und es mit einem Fotokopplungsgerät oder Rauschfilter an den PC anschließen. z Einzelheiten zum Anschließen des TNC an den PC siehe die TNC-Bedienungsanleitung. FT-70DE Erweitertes Handbuch... -
Seite 44: Clone-Funktion
FT-70DE-Funkgerät kopiert werden. MIC/SP MIC/SP CT-27 (option) 1. Die Stromversorgung zu beiden FT-70DE-Funkgeräten ausschalten. 2. Die Gummikappe von der MIC/SP-Buchse jedes Funkgeräts entfernen, dann das optionale Clone-Kabel (CT-27) anschließen. 3. Die Taste [ F ] lang drücken, dann jedes Funkgerät einschalten. -
Seite 45: Verbinden Mit Einem Pc
DATA-Anschluss des Funkgeräts mit dem Mini-USB-Kabel im Lieferumfang anschließen. Aktualisieren der Firmware Die Firmware des FT-70DE kann aktualisiert werden. Wenn ein neues Firmware-Update für das FT-70DE verfügbar ist, laden Sie die Daten von der YAESU-Website herunter, um das FT70-DE auf den neuesten Stand zu aktualisieren. USB-Kabel (im Lieferumfang) -
Seite 46: Wenn Sie Eine Funktionsstörung Vermuten
Verbleibende Ladung des Akkus überprüfen. Zusätzlich verhindert die Nutzung einer unzulänglichen Stromversorgung, bei der die Spannung während der Übertragung abfällt, dass das FT-70DE mit voller Leistung arbeitet. ● Die Tasten oder der DIAL-Drehregler reagieren nicht. • Ist die Tastensperre oder die DIAL--Sperre eingeschaltet? ●... - Seite 47 Copyright 2017 YAESU MUSEN CO., LTD. Alle Rechte vorbehalten. Nachdruck oder Vervielfältigung dieser Anleitung, ob ganz oder teilweise, ist ohne ausdrückliche Genehmigung von YAESU MUSEN, CO., LTD., verboten. YAESU MUSEN CO., LTD. Tennozu Parkside Building 2-5-8 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140-0002 Japan YAESU USA 6125 Phyllis Drive, Cypress, CA 90630, U.S.A.
