Inhaltszusammenfassung für PCE Instruments PCE-EM882
Seite 1

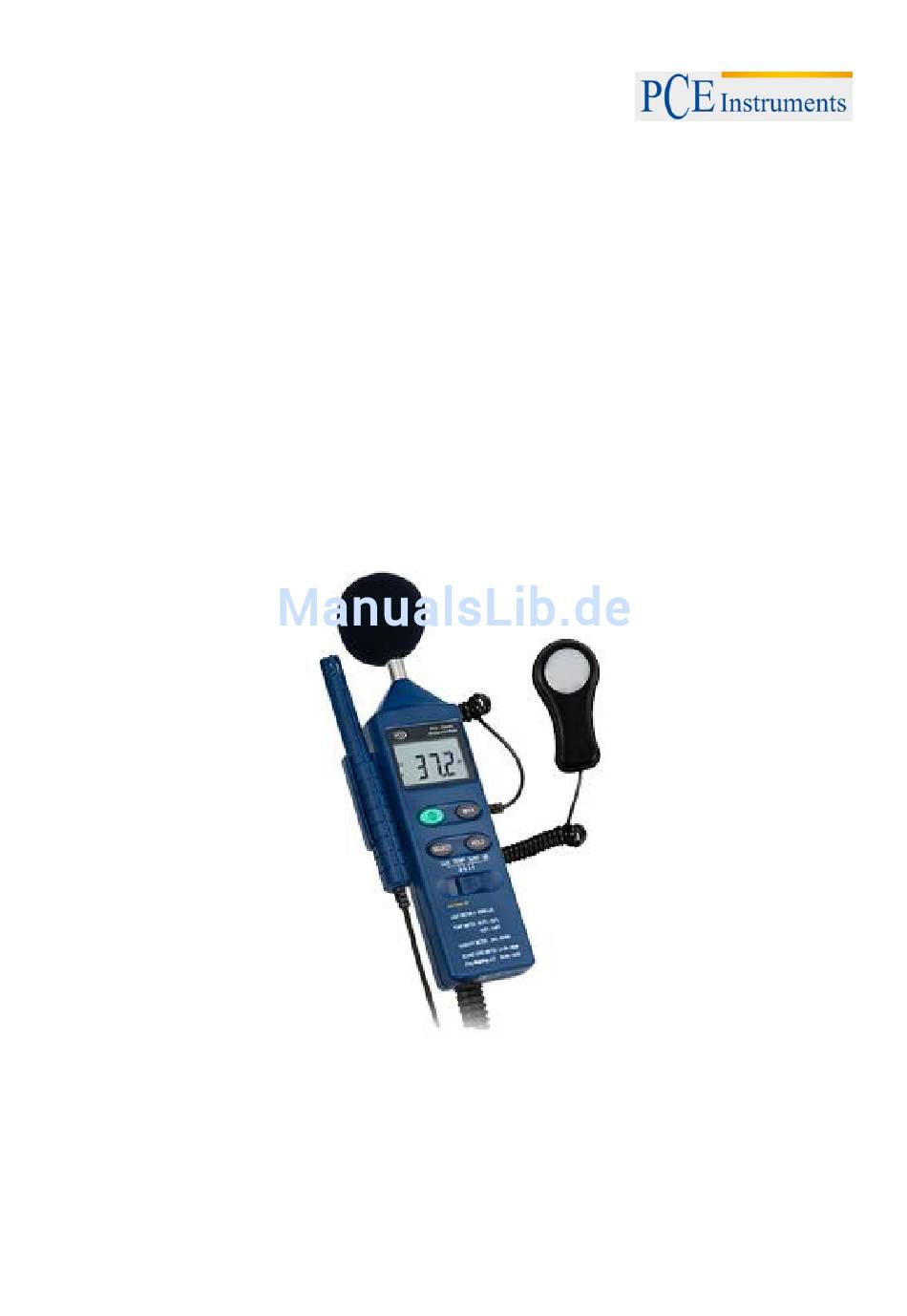

PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung 4 in 1 Multifunktionsgerät PCE-EM882 Version 1.2 05.01.2018...
Seite 2

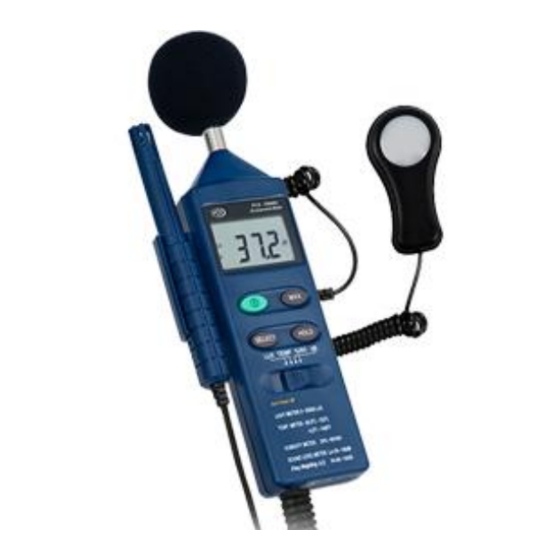

1. Kurzbeschreibung Das 4 in 1 Multifunktions-Umweltmessgerät vereint in sich einen Schallpegelmeter, einen Luxmeter, einen Luftfeuchtigkeitsmesser und ein Temperaturmessgerät und ist somit hervorragend geeignet für den professionellen und den privaten Gebrauch um orientierende Messungen der 4 Parameter durchzuführen.. Das Schallpegelmeter ermöglicht Schallpegelmessungen in Fabriken, Schulen, Büros, Flughafen sowie die Bestimmung von Schallpegelverhältnissen in Studios, Stadthallen und der Raumakustik zur Installation von Hifi- und Dolby-Surround-Anlagen.
Seite 3
3. Technische Daten Schallpegelmesser: Anzeigebereich A/C Lo (niedrig) 35 ... 100 dB A/C Hi (hoch) 65 ... 130 dB 50 … 130 dB Messbereich Auflösung 0,1 dB Frequenzbereich 30 Hz 10 kHz Frequenzbewertung A+C Bewertung Zeitbewertung schnell Genauigkeit ± 3,5 dB bei 94 dB Schallpegel 1 kHz Sinussignal Mikrofon Elektrisches Kondensatormikrofon...
5.1. Vorbereitungen zum Messbetrieb Prüfen Sie vor der Messung die 9 V-Batterie, indem Sie das Gerät einschalten. Ist die Batterie schwach erscheint „BAT“ im Display. Die Batterie muss ausgetauscht werden (hierzu siehe Abschnitt 6 „Wartung“). Der Funktionswahlschalter sollte vor der Messung auf den gewünschten Bereich eingestellt werden. LCD-Display Ein/Aus-Taste Select-Taste...
5.3. Luxmessungen 1. Funktions-/Bereichswahlschalter auf den Lux-Bereich schieben 2. Silizium Fotodiode auf die zu messende Lichtquelle horizontal ausrichten 3. mit Select-Taste (3) Messbereich wählen 4. Lux-Wert in der LCD-Anzeige ablesen. Bei „1“ an höchstwertiger Stelle übersteigt der gemessene Messwert den gewählten Bereich. Es ist dann auf einen höheren Bereich umzuschalten.
Seite 6
Sensorkabel vor dem Anschluss auf schadhafte Isolation und blanke Drähte überprüfen Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen starke Erschütterungen vermeiden Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben ...
