Beschädigung des Inverters durch fehlerhafte Verkabelung
Wenn die Phasenleitung an die PE-Klemme angeschlossen wurde, wird der Inverter nicht
ordnungsgemäß funktionieren.
•
Bitte darauf achten, dass der Leitungstyp mit der Beschriftung der Klemmen am
Buchsenelement übereinstimmt.
3.

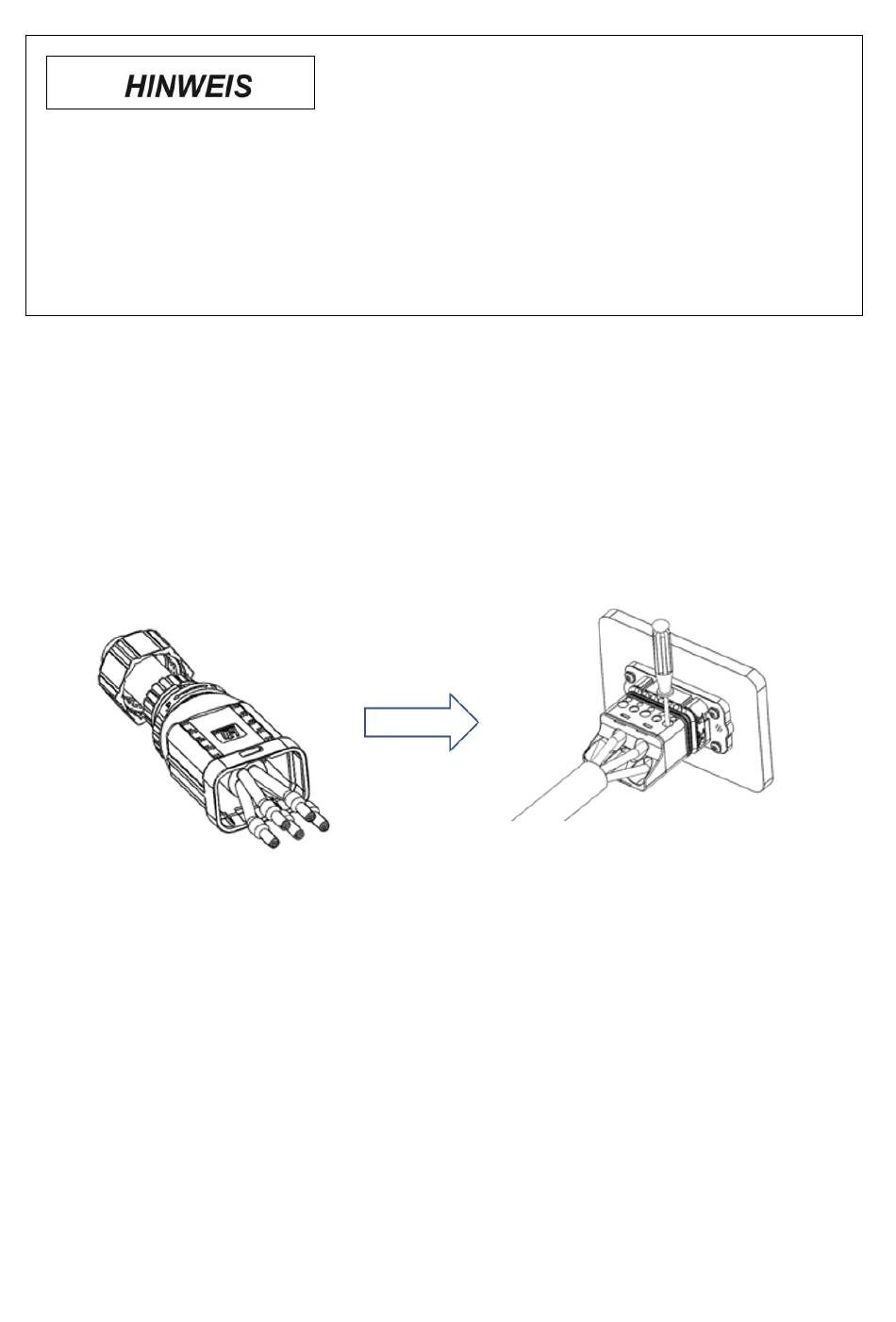

Fädeln Sie den abisolierten Draht wechselweise in die Verschlussmutter und das
Hauptgehäuse ein (der flexible Draht muss mit dem isolierten Anschluss vernietet werden).
Führen Sie das Kabel entsprechend der Leitungsabfolge in den Gummikern ein, sodass die
Isolierklemme bündig mit der Oberfläche des Gummikerns abschließt. Das Drehmoment
des Crimp-Schraubendrehers beträgt 5,0 ± 0,1 Nm.
4.
Setzen Sie den Hauptkörper in den Gummikern ein, wobei ein Klickgeräusch zu hören sein
sollte.
UM0016_ASW25-40K-LT-G3_DE_V01_0323
25
