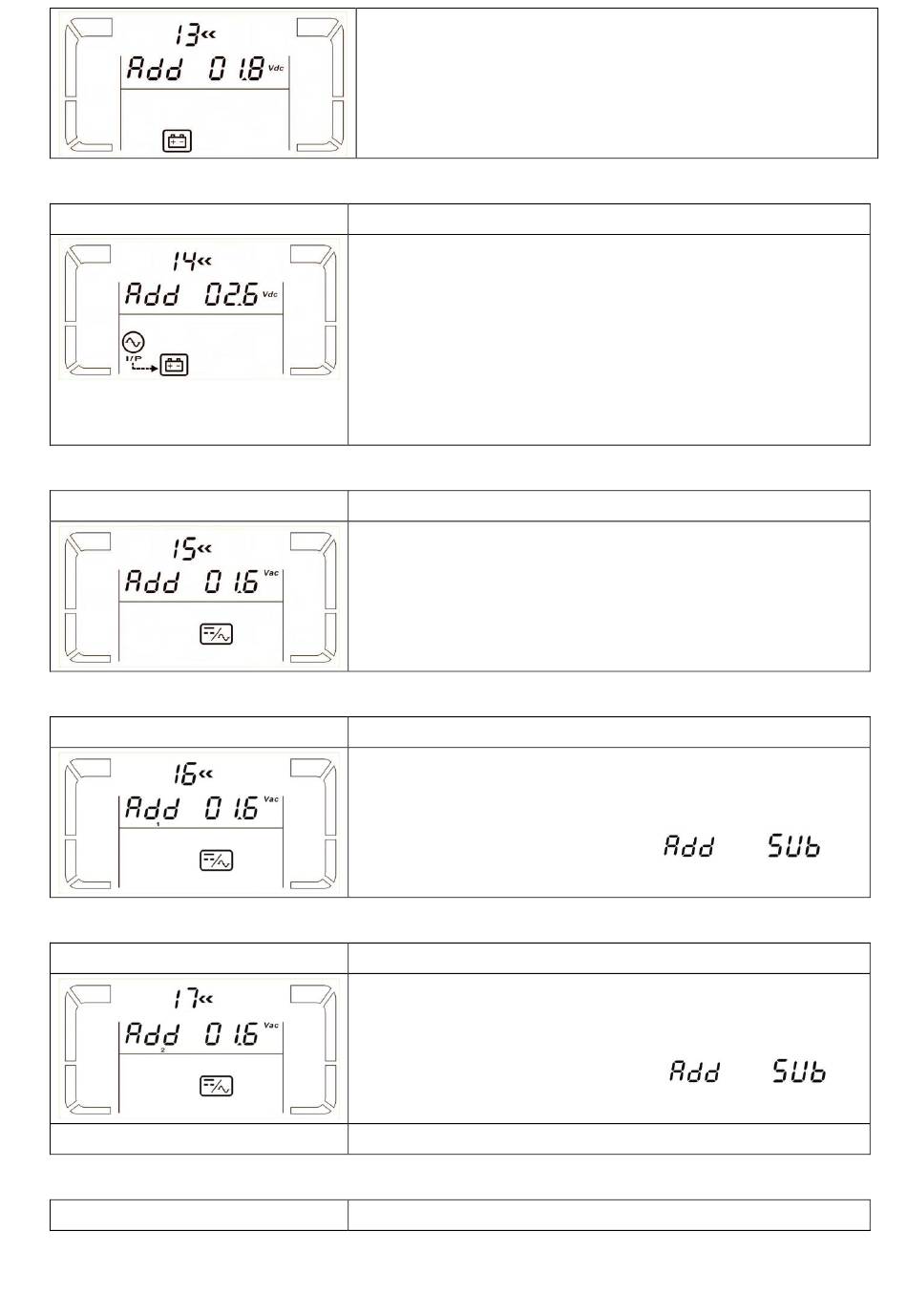

14: Ladegerät Spannungsanpassung
Schnittstelle
15: Inverter A Spannungsanpassung
Schnittstelle
16: Inverter B Spannungsanpassung
Schnittstelle
17: Inverter C Spannungsanpassung
Schnittstelle
18: Ausgangsspannung A Kalibrierung
Schnittstelle
Parameter 2: Wählen Sie "Add" oder "Sub" um die
Batteriespannung einzustellen.
Parameter 3: Der Spannungsbereich ist von 0V bis 9.9 V und der
Standardwert liegt bei 0V.
Einstellung
Parameter 2: Sie können mit Add oder Sub die Ladespannung
einstellen
Parameter 3: Der Spannungsbereich ist von 0V bis 9.9V und der
Standardwert liegt bei 0V.
HINWEIS:
* Bevor Sie die Spannungsanpassung durchführen achten Sie
darauf, alle Batterien zu trennen, um die genaue Ladespannung zu
erhalten.
* Sämtliche Änderungen sollten den entsprechenden
Batterie-Spezifikationen entsprechen.
Einstellung
Parameter 2: Sie können mit Add oder Sub die Spannung des
Inverters A einstellen.
Parameter 3: Der Spannungsbereich ist von 0V bis 9.9V und der
Standardwert liegt bei 0V.
Einstellung
Parameter 2 Sie können mit Add oder Sub die Spannung des
Inverters B einstellen *.
Parameter 3: Der Spannungsbereich ist von 0V bis 9.9V und der
Standardwert liegt bei 0V.
*Wird unter Nummer 1 angezeigt oder
die Spannung des Inverters B darzustellen.
Einstellung
Parameter 2: Sie können mit Add oder Sub die Spannung des
Inverters C einstellen *.
Parameter 3: Der Spannungsbereich ist von 0V bis 9.9V und der
Standardwert liegt bei 0V.
* Wird unter Nummer 2 angezeigt oder
die Spannung des Inverters B darzustellen.
Einstellung
23
oder
um
oder
um
