TRI-ROOF+
Montageanleitung für Indachsysteme

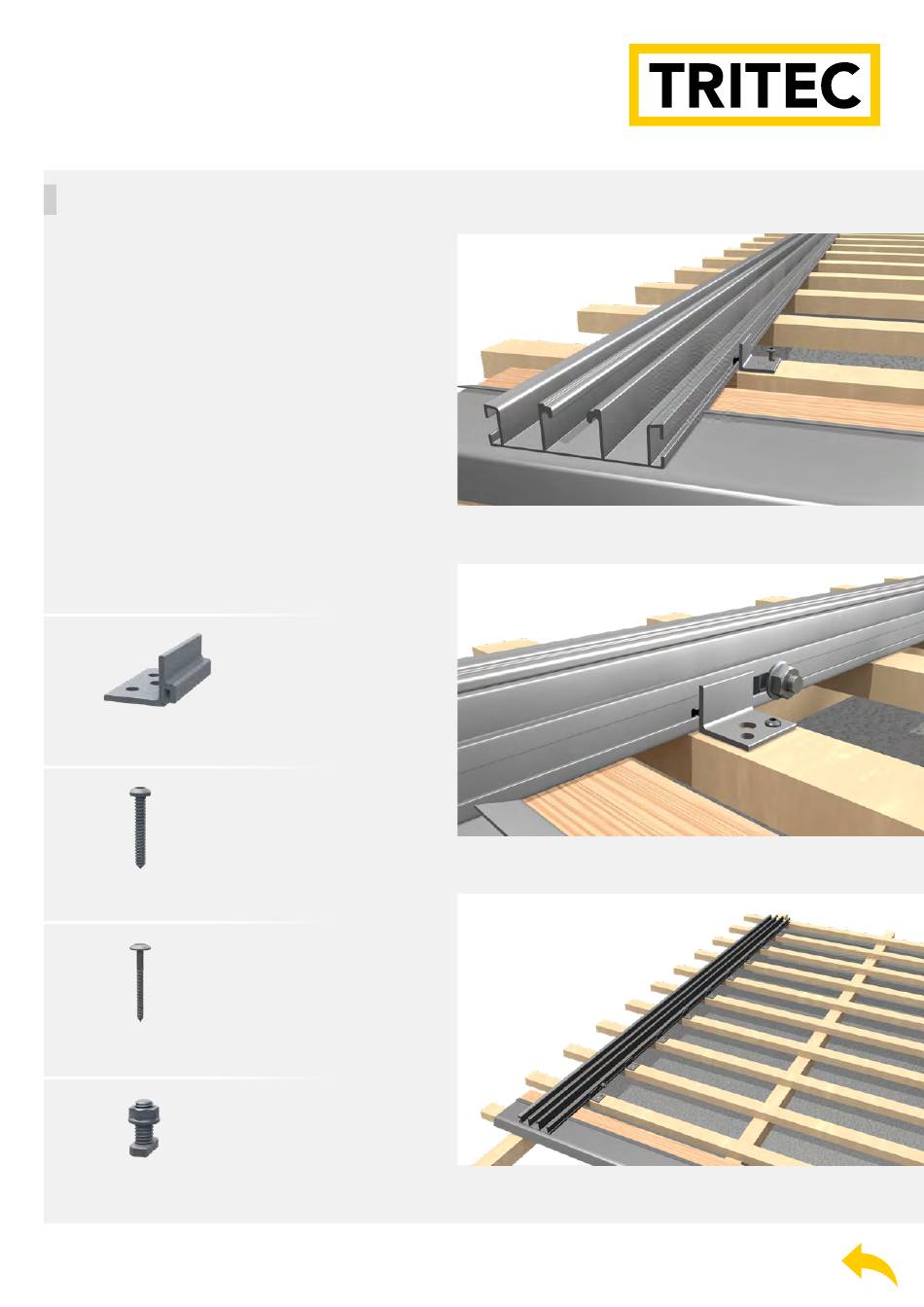

3.4 IP-U Indachprofilhalter befestigen
IP-U Indachprofilhalter auf dem untersten
Punkt einhängen.
IP-U Indachprofilhalter mit TRI-ROOF+
Rundkopfschraube 5.0 x 30 A2 auf der
Lattung festschrauben. Bei Pfettendächern
wird die TRI-STAND Tellerkopfschraube
8.0 x 80 TX40 zur Befestigung verwendet.
IP-Profil auf die gewünschte Höhe schieben
und mit Hammerkopfschraube M10 x 20 A2
und Sperrzahnmutter M10 A2 gegen Abrut-
schen sichern.
Weitere IP-U Indachprofilhalter auf der
Innenseite des IP-Profils entsprechend
TRI-DESIGN Auslegung aufschrauben.
TRI-ROOF+ Indachprofilhalter IP-U
TRI-ROOF+ Rundkopfschraube
TRI-STAND Tellerkopfschraube
TRI-STAND Hammerkopfschraube
M10x30 A2, mit Sperrzahnmutter
9
V 1.0 | 11-004_MA-TRI-ROOF+_DE_v1.0 | © 2023 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
IP-U Indachprofilhalter auf dem untersten Punkt befestigen
IP-U Indachprofilhalter sichern
IP-U Indachprofilhalter gemäß TRI-DESIGN Auslegung festschrauben
