TRI-ROOF+
Montageanleitung für Indachsysteme
Werkzeuge
Für die Installation sind die folgenden
Werkzeuge erforderlich:
01 02
3
Schritt für Schritt Aufbau

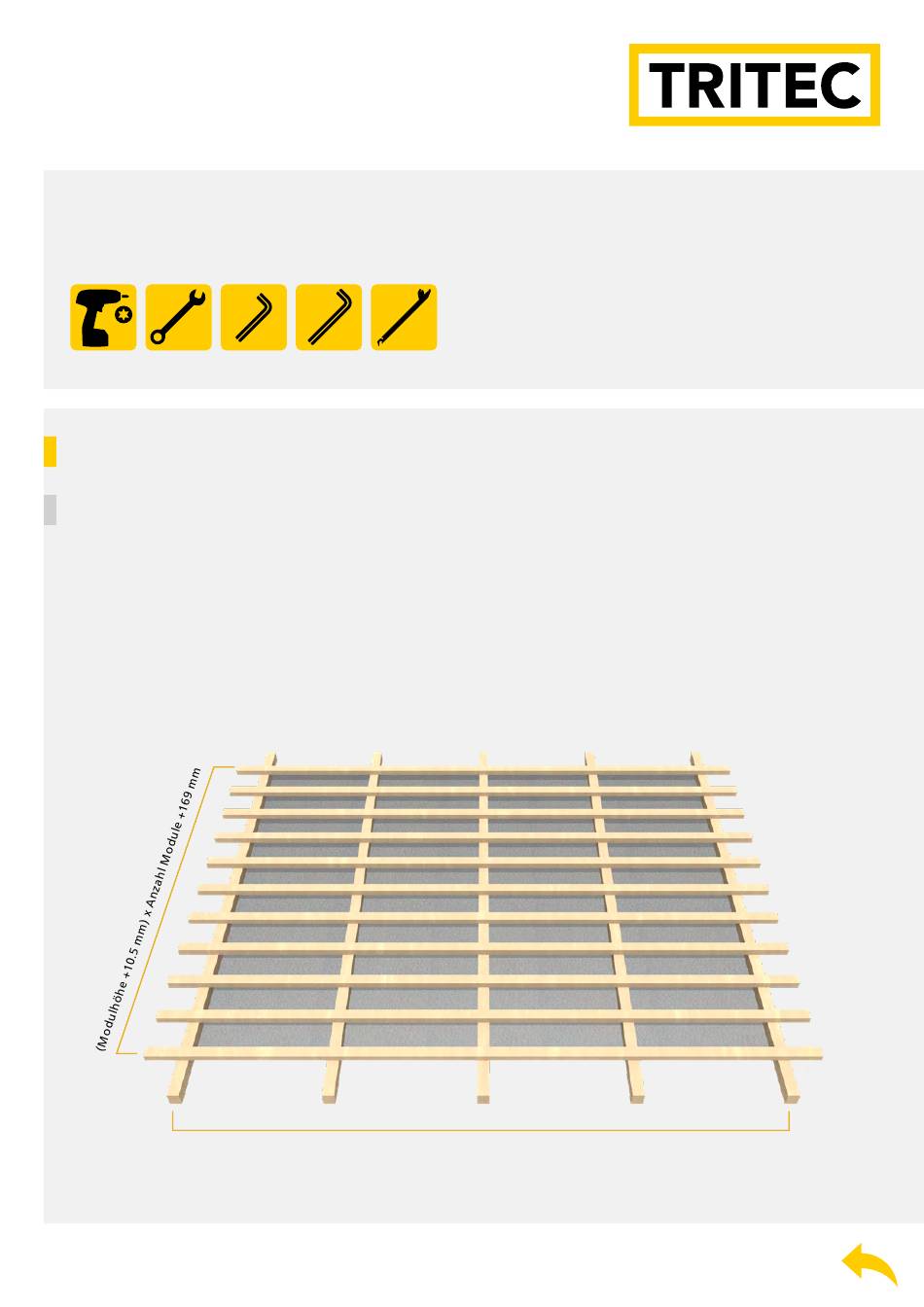

Modulfeld einmessen, anzeichnen
3.1 und Lattung prüfen
Zuerst werden die Modulfelder eingemessen
und die seitlichen Modulfeldenden auf der
Lattung angezeichnet. Im Bereich der PV-
Anlage wird nun die bestehende Lattung auf
Haltbarkeit und Befestigung kontrolliert, ggf.
ausgetauscht und mit Rillennägeln oder Holz-
schrauben befestigt.
7
V 1.0 | 11-004_MA-TRI-ROOF+_DE_v1.0 | © 2023 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
03 04 05
(Modulbreite +2 mm) x Anzahl Module -2 mm
01 Akkuschrauber mit Torx 40, Torx 25 & Aufsatz M8
02 Gabelschlüssel 15 mm
03 Inbusschlüssel 3 mm Innensechskant
04 Inbusschlüssel 5 mm Innensechskant
05 TRI-STAND Biegewerkzeug+
