Montageanleitung für Indachsysteme
3.19 T RI-ROOF+ End- und Mittelauflage
montieren

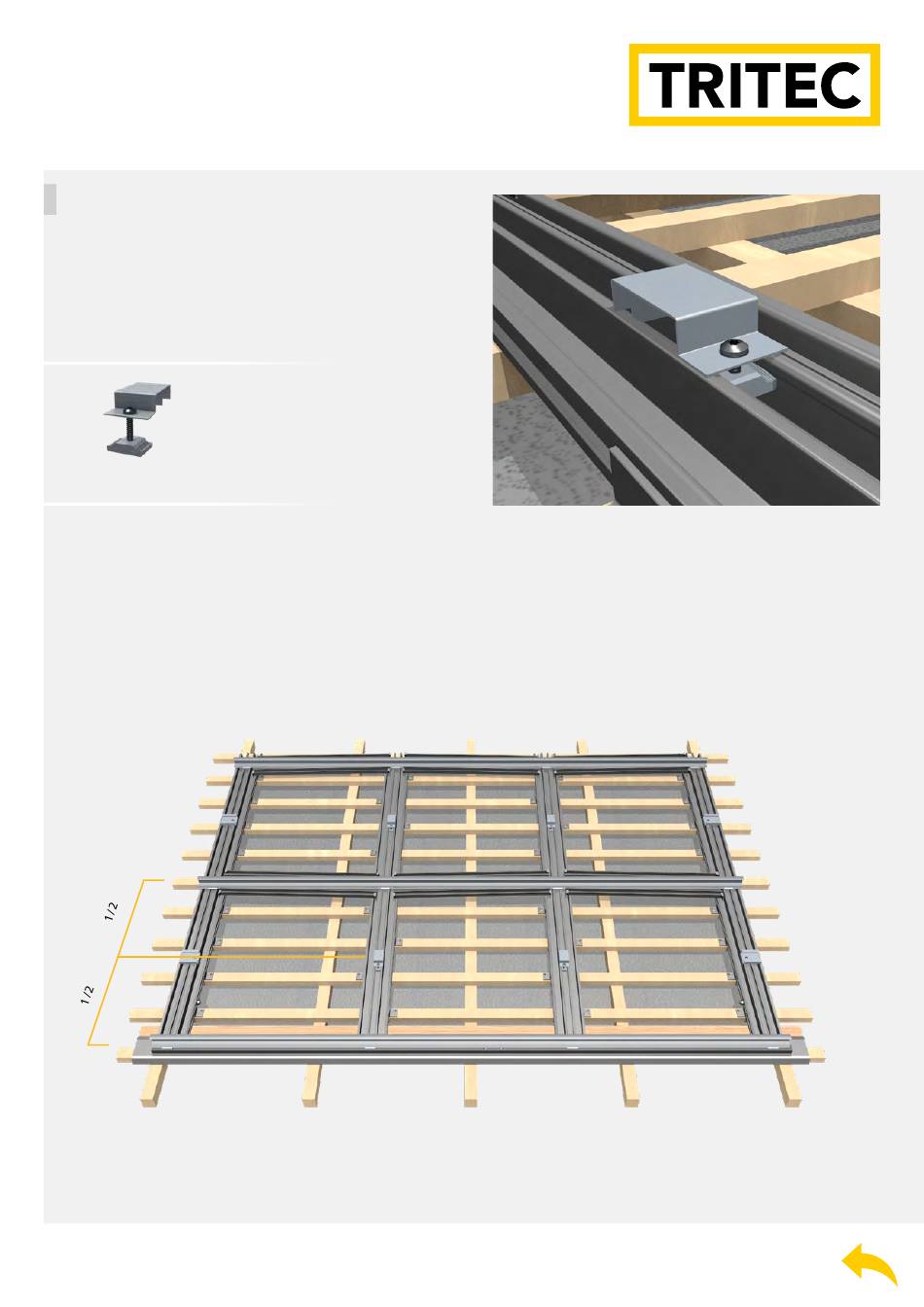

Im zweiten Schritt werden die TRI-ROOF+
Mittelauflagen TR-M angebracht.
TRI-ROOF+ Mittelauflage TR-M
TRI-ROOF+ Mittelauflagen TR-M und End-
auflagen TR-E fertig montiert:
Es werden die TR-E und TR-M, wie darge-
stellt, mittig zwischen den TS-Profilen mon-
tiert. Die TR-E Endauflage muss immer zum
seitlichen Modulfeldende abschließen!
