RT510 Thermostat
Entfernen Sie vorsichtig den Deckel der Front und legen 2 x AA Batterien ein dann schieben Sie den
Deckel wieder drauf.
Inbetriebnahme
Nachdem die Batterien eingelegt wurden resetet sich der Regler. Während des Reset werden alle LCD
Symbole für 2s angezeigt und die Tasten sind gesperrt. Hiernach sind alle Tasten enstperrt und der
Thermostat initialisiert. Die typische Reset-Anzeige ist unten abgebildet.

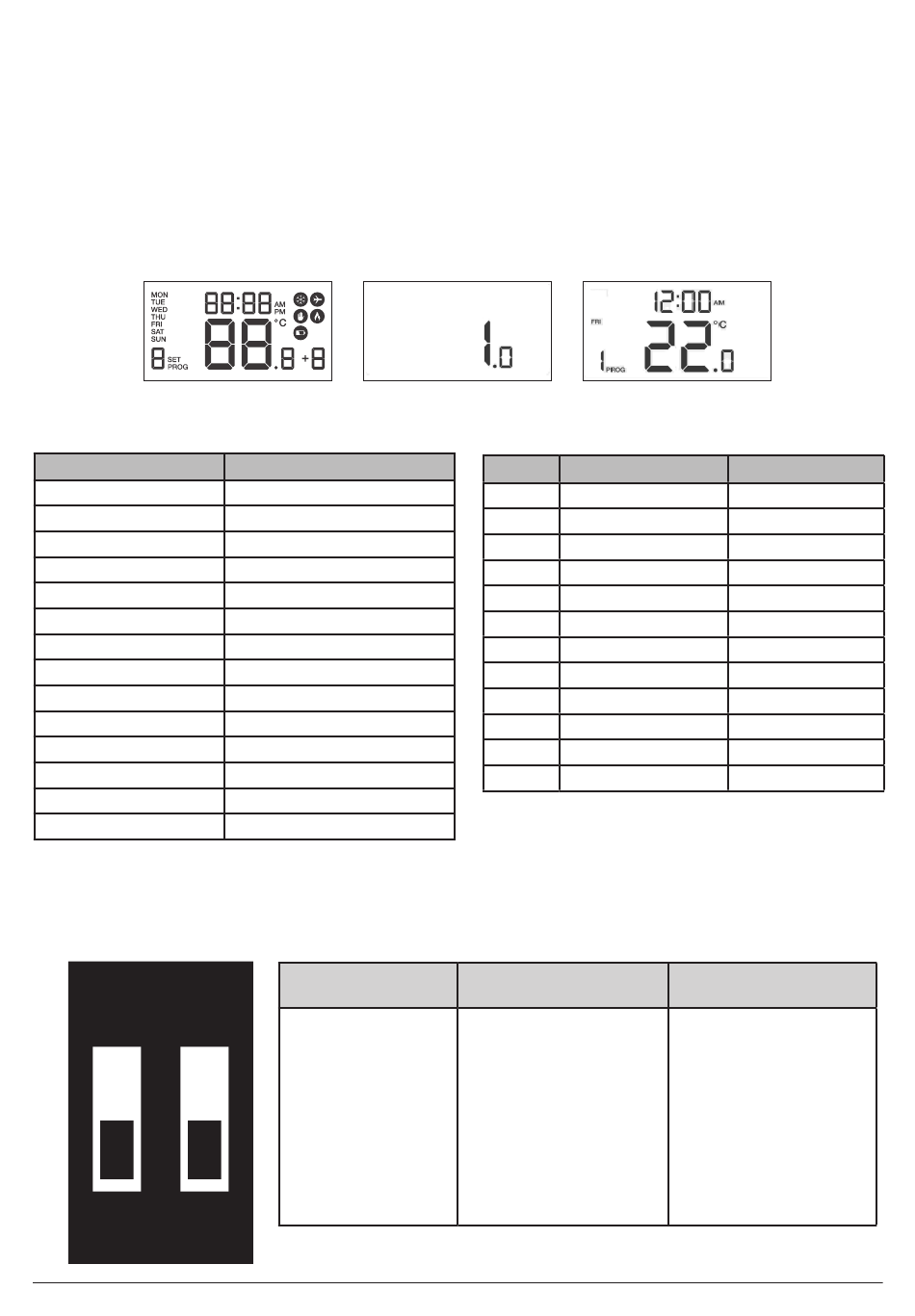

Die folgenden Tabellen zeigen die Werkseinstellungen des RT510 nach erst Inbetriebnahme oder einem Reset:
Funktion
Betriebsart
Raumtemperatur
°C Anzeige
Uhr
AM/PM Anzeige
Programm
Solltemperatur
Programmnummer
SET Anzeige
PROG Anzeige
Frostschutz Anzeige
Heat Anzeige
Batteriestand Anzeige
Ausgangsrelais
Einstellungen der DIP-Schalter
Die DIP Schalter befinden sich auf der Rückseite Ihres Thermostaten.
ON
ON
Span
9CPH
±0.25°C
6CPH
TPI
1
2
Status nach Reset
Normaler Betrieb
22.0°C, nach 5s aktualisiert
an
12:00
AM
Werksprogramm
Wekseinstellung
1
Aus
Aus
Aus
Aus
Aus, nach 5s aktualisiert
Aus
Regeleigenschaften
Bedienung
Prog.
Wochentag (M to F)
1
Zeit: 6:00am
Sollwert: 21.0°C
2
Zeit: 8:00am
Sollwert: 14.0°C
3
Zeit: 12:00pm
Sollwert: 14.0°C
4
Zeit: 2:00pm
Sollwert: 14.0°C
5
Zeit: 6:00pm
Sollwert: 21.0°C
6
Zeit: 10:00pm
Sollwert: 14.0°C
TPI
Wenn TPI mit dem DIP
Schalter Nr. 2 ausgewählt ist
so ist der DIP Schalter Nr. 1
aktiv. Sie können die Zyklen
je Stunde zwischen niedriger
Komfortebene (6 Z/h) oder
höherer Komfortebene (9Z/h)
wählen.
WE (SA + SO)
Zeit: 8:00am
Sollwert: 21.0°C
Zeit: 10:00am
Sollwert: 19.0°C
Zeit: 12:00pm
Sollwert: 19.0°C
Zeit: 2:00pm
Sollwert: 19.0°C
Zeit: 6:00pm
Sollwert: 21.0°C
Zeit: 10:00pm
Sollwert: 14.0°C
Spreizung
Wenn Spreizung mit dem DIP
Schalter Nr. 2 gewählt wurde
ist der DIP Schalter Nr. 1 inaktiv.
Die Temperaturgenauigkeit ist
auf ±0.25C eingestellt.
Anleitung
05
