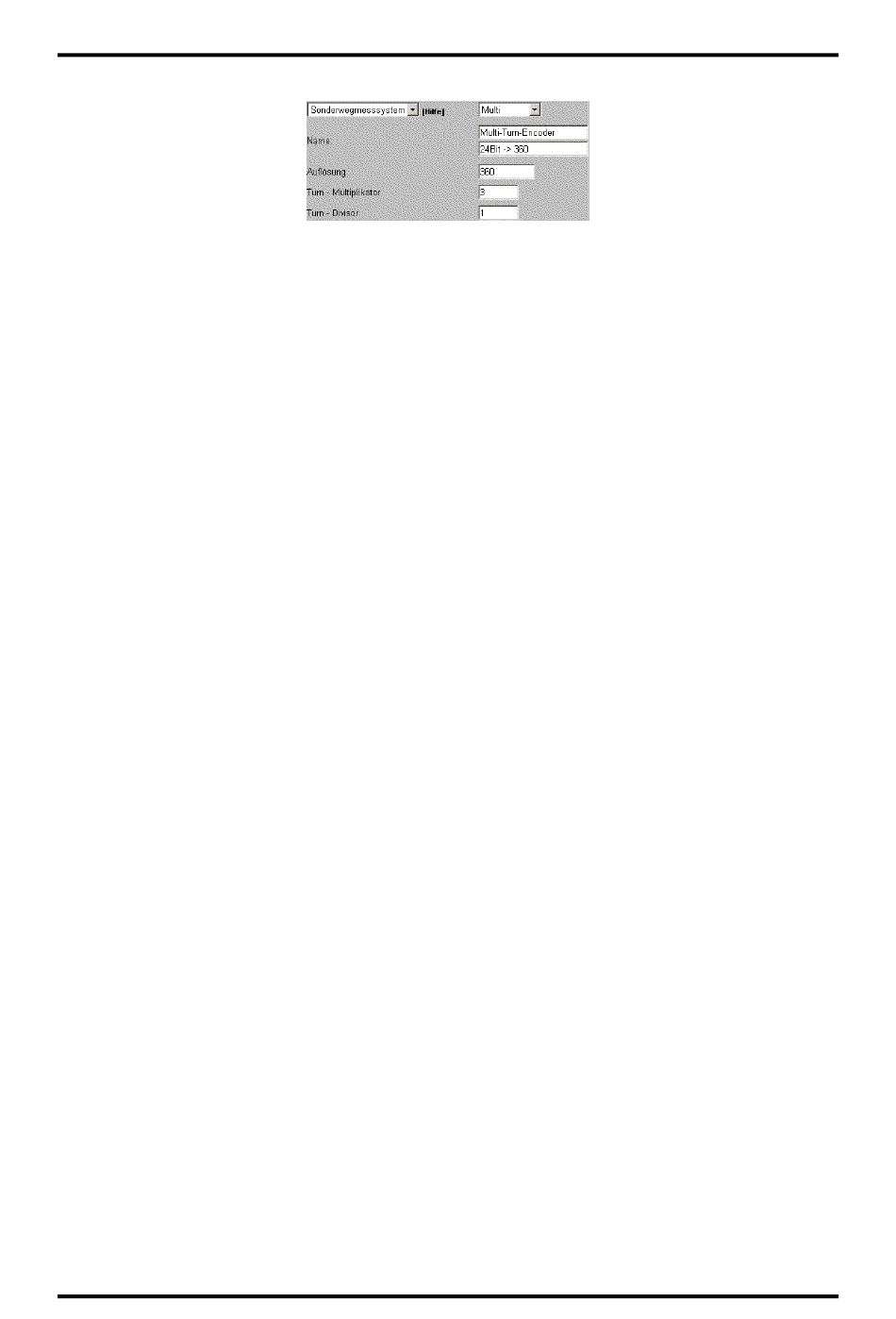

6.6.1.6.4. Sonder - Wegmeßsystem - Multi
Dieses Wegmeßsystem wird benötigt, wenn Sie ein Multiturn - Winkelcodierer (4096*4096 mit 24Bit)
mit einer nicht binären Anzahl von Umdrehungen betreiben müssen.
Wenn z.B. der Winkelcodierer an der Welle mehrere Umdrehungen macht, Ihre Maschine jedoch nur
einen Takt bzw. ein Produkt bearbeitet.
- Auflösung:
- Turn - Multiplikator:
- Turn - Divisor:
Beispiel 1: Sie haben einen Drehteller mit einer Getriebeuntersetzung von 3 zu 1, wobei der
Winkelcodierer 3 Umdrehungen und der Drehteller 1 Umdrehung macht. Diese drei
Umdrehungen entsprechen 360 Impulsen (360 Grad).
Folgende Eingaben sind hierfür notwendig:
"Auflösung" = 360 / "Turn - Multiplikator" = 3 / "Turn - Divisor" = 1.
Beispiel 2: Sie haben einen Drehteller mit einer Getriebeuntersetzung von 12.5 zu 1, wobei der
Winkelcodierer 12.5 Umdrehungen und der Drehteller 1 Umdrehung macht. Diese
12.5 Umdrehungen entsprechen nun 3600 Impulsen (360.0 Grad).
Folgende Eingaben sind hierfür notwendig:
"Auflösung" = 3600 / "Turn - Multiplikator" = 25 / "Turn - Divisor" = 2.
Achtung: Dieses Wegmeßsystem arbeitet nur in Verbindung mit einem Multiturn -
Winkelcodierer mit 4096 x 4096 Impulsen Auflösung (Type: AAG66107 oder AAG626).
Hinweis: Im spannungslosen Zustand darf der Winkelcodierer um nicht mehr als 512
Umdrehungen bewegt werden, da sonst der Nullpunkt verloren geht.
Ausgabe: Jul. 23
Gesamtauflösung des
Nockenberechnung verwendet wird.
Multiplikator für den Faktor der Umdrehungen an der Winkelcodiererwelle.
Divisor für den Faktor der Umdrehungen an der Winkelcodiererwelle.
Digitale Nockensteuerung
Wegmeßsystems im
CamCon DC1090
CamCon die zur
Seite: 38
