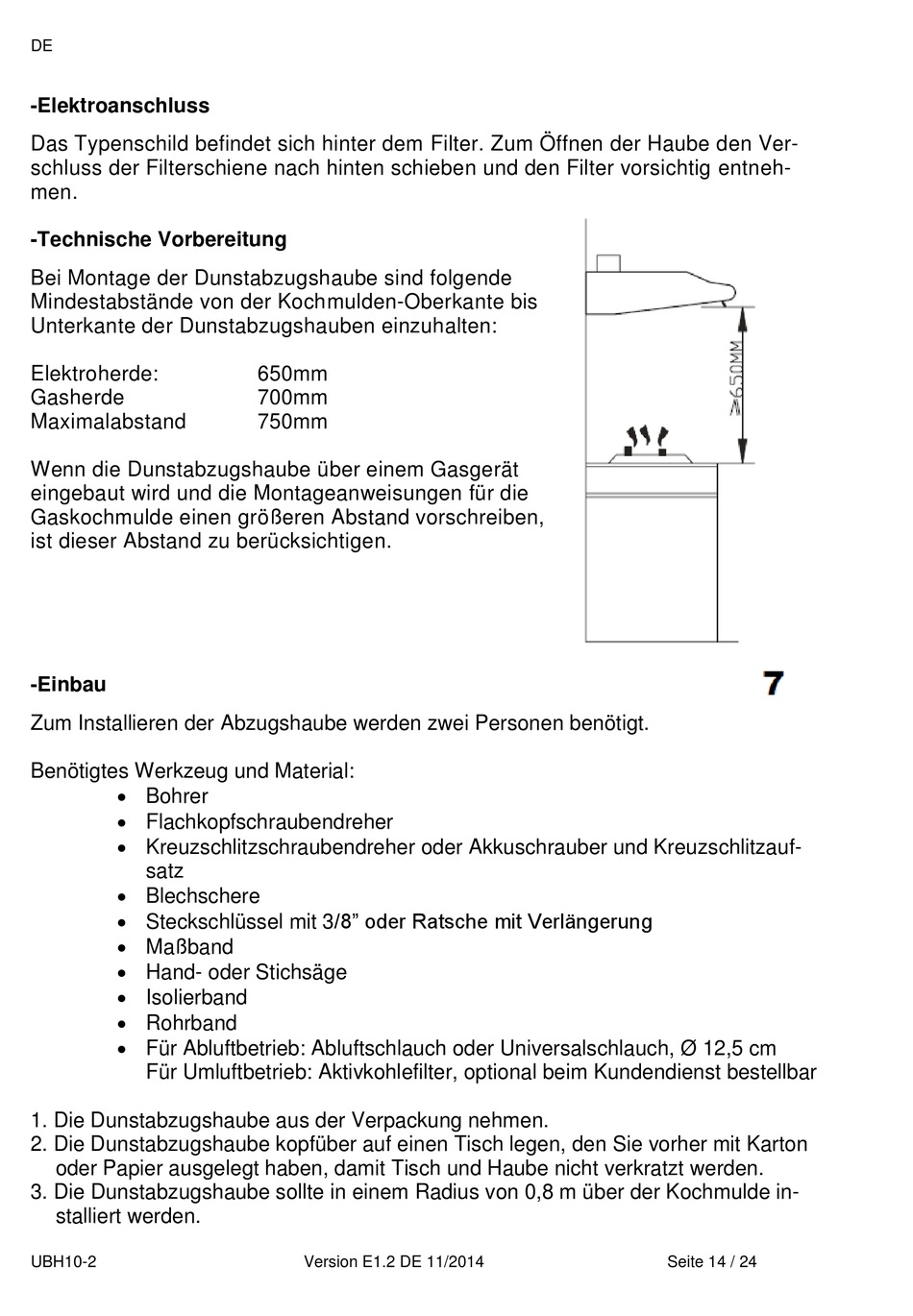

DE
-Elektroanschluss
Das Typenschild befindet sich hinter dem Filter. Zum Öffnen der Haube den Ver-
schluss der Filterschiene nach hinten schieben und den Filter vorsichtig entneh-
men.
-Technische Vorbereitung
Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochmulden-Oberkante bis
Unterkante der Dunstabzugshauben einzuhalten:
Elektroherde:
Gasherde
Maximalabstand
Wenn die Dunstabzugshaube über einem Gasgerät
eingebaut wird und die Montageanweisungen für die
Gaskochmulde einen größeren Abstand vorschreiben,
ist dieser Abstand zu berücksichtigen.
-Einbau
Zum Installieren der Abzugshaube werden zwei Personen benötigt.
Benötigtes Werkzeug und Material:
Bohrer
Flachkopfschraubendreher
Kreuzschlitzschraubendreher oder Akkuschrauber und Kreuzschlitzauf-
satz
Blechschere
Steckschlüssel mit 3/8" oder Ratsche mit Verlängerung
Maßband
Hand- oder Stichsäge
Isolierband
Rohrband
Für Abluftbetrieb: Abluftschlauch oder Universalschlauch, Ø 12,5 cm
Für Umluftbetrieb: Aktivkohlefilter, optional beim Kundendienst bestellbar
1. Die Dunstabzugshaube aus der Verpackung nehmen.
2. Die Dunstabzugshaube kopfüber auf einen Tisch legen, den Sie vorher mit Karton
oder Papier ausgelegt haben, damit Tisch und Haube nicht verkratzt werden.
3. Die Dunstabzugshaube sollte in einem Radius von 0,8 m über der Kochmulde in-
stalliert werden.
UBH10-2
650mm
700mm
750mm
Version E1.2 DE 11/2014
Seite 14 / 24
