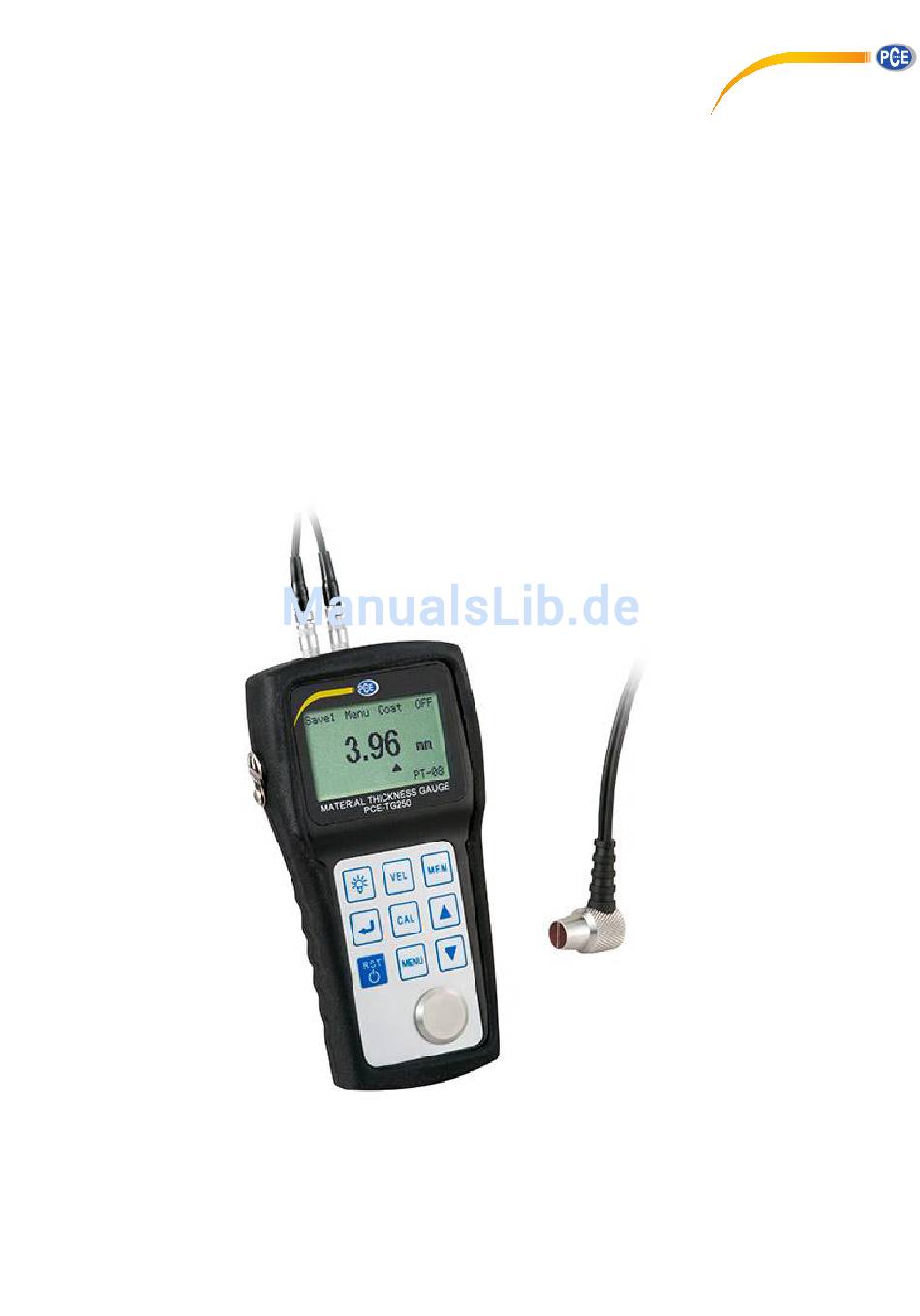

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Materialdickenmessgerät PCE-TG 250 Version 1.3 Erstelldatum 06.02.2015 Letzte Änderung 23.02.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Allgemeine technische Parameter ................. 4 Gebrauch und Betrieb ..................... 4 Dickenmessung .......................... 4 Dickenmessung durch Beschichtung ..................5 Alarmwert setzen ........................5 Schallgeschwindigkeit einstellen ....................6 Einzel Punkt Kalibrierung ......................6 4.5.1 Zwei Punkt Kalibrierung ......................... -
Seite 3: Einleitung

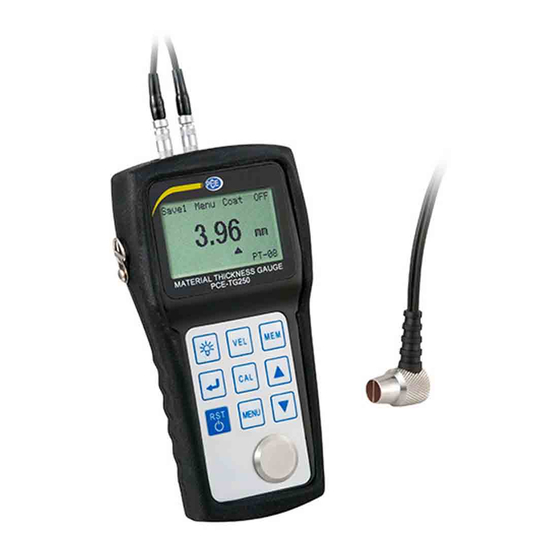

BETRIEBSANLEITUNG Einleitung 1. LCD-Anzeige 5. Anschlüsse Sensorkabel 2. Bedienfeld 3. Sensorkabel mit Prüfkopf 4. Prüfblock am Gerät Sicherheitsinformationen Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. -
Seite 4: Allgemeine Technische Parameter
350 g Gebrauch und Betrieb Dickenmessung Drücken Sie die RST Taste um das Dickenmessgerät PCE-TG 250 einzuschalten. Im Display erscheint die Aktuelle eingestellte Schallgeschwindigkeit des Gerätes. Halten Sie den Prüfkopf auf das zu messende Objekt. Im Display wird der Aktuelle Messwert... -
Seite 5: Dickenmessung Durch Beschichtung
BETRIEBSANLEITUNG Dickenmessung durch Beschichtung Drücken Sie die RST Taste, um das Dickenmessgerät PCE-TG 250 einzuschalten. Drücken Sie die MENÜ Taste dreimal, bis der schwarze Cursor auf Std steht. Drücken Sie Taste um den Messmodus auf Coat einzustellen. Nun können Sie mit dem nun die Dickenmessgerät durch eine beschichtete Oberfläche messen. -
Seite 6: Schallgeschwindigkeit Einstellen
BETRIEBSANLEITUNG Durch Drücken der Taste kommen Sie zum Einstellen des Höchstwerts. Nachdem Sie die Werte gesetzt haben, drücken Sie die MENÜ Taste viermal, bis Sie wieder im Messmodus sind. Wenn der Dickenbereich den Bereich 0,10 mm – 200,0 mm unter oder überschreitet, ertönt ein Alarmsignal. -
Seite 7: Zweipunkt Kalibrierung
BETRIEBSANLEITUNG Zweipunkt Kalibrierung Drücken Sie die MENÜ Taste zweimal und danach die Taste. Im Display erscheint folgendes Menü. System Setup Function Setup Outside alarm Taste und danach die ▼ Taste, bis im Display 2-Point CAL erscheint. Drücken Sie die Metric ( mm – m/s ) Units ( Einheiten ) : Probe ( Sonde ) : PT-08... -
Seite 8: Daten Speichen
BETRIEBSANLEITUNG Daten speichern Das Dickenmessgerät kann in 5 unterschiedlichen File Namen gespeichert werden. Jeder File Name kann mit je 100 Speicherpunkten versehen werden. Drücken Sie die MENÜ Taste, bis im Display die Funktion SAVE 1 schwarz hinterlegt ist. Taste, um den Speichernamen auszuwählen. SAVE1, SAVE2, SAVE3, SAVE4, Drücken Sie die SAVE 5. -
Seite 9: Einzelne Daten Löschen
Drücken Sie die MENÜ Taste, damit Sie wieder im Messmodus sind 4.7.3 Gesamt Speicher löschen Drücken Sie die RST Taste, um das Dickenmessgerät PCE-TG 250 einzuschalten. Im Display erscheint die aktuell eingestellte Schallgeschwindigkeit des Gerätes. Drücken Sie nun zweimal die MENÜ Taste, danach drücken Sie die Taste und einmal die ▼... -
Seite 10: Batterieanzeige
BETRIEBSANLEITUNG Batterieanzeige Wenn die Batterieleistung des Dickenmessgerätes nachlässt, erscheint im Display die Anzeige BATT. Öffnen Sie das Batteriefach und entfernen die alten Batterien. Danach setzen Sie zwei neue 1,5V AAA Batterien ein. 4.10 Hintergrundbeleuchtung Drücken Sie die ☼ Taste um die LCD-Hintergrund einzuschalten. Durch erneutes Drücken der ☼ Taste wird die Hintergrundbeleuchtung wieder ausgeschaltet. -
Seite 11: Lieferumfang
BETRIEBSANLEITUNG Lieferumfang 1 x Dickenmessgerät TG-250 1 x Sensor Prüfkopf mit Kabel 1 x Kopplungspaste 1 x 4 Stufen Testblock 2 x Batterie (1,5 V AAA) 1 x Bedienungsanleitung 1 x Transportkoffer Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet.
