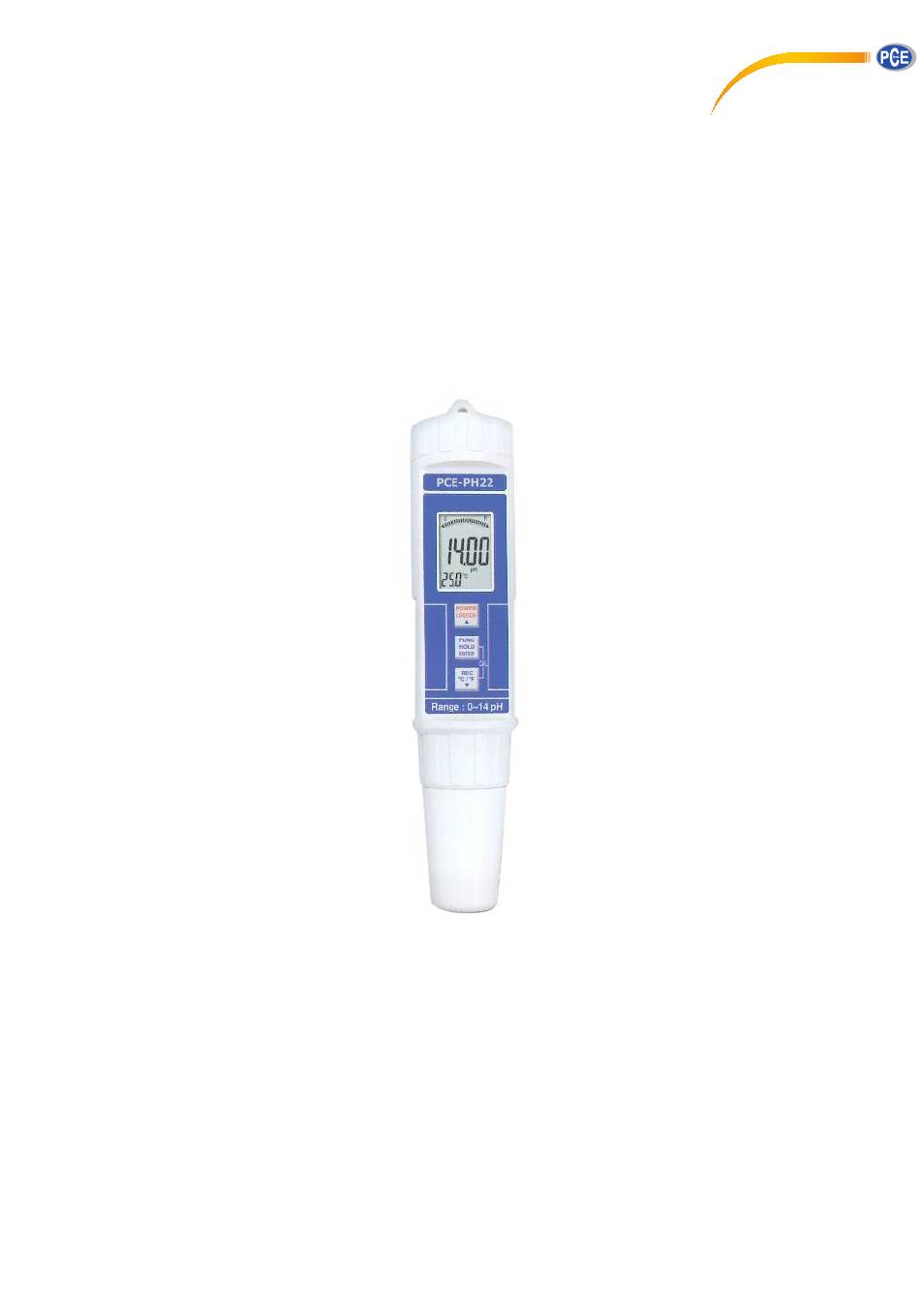

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung PCE-PH22 06.08.2013 Version 1.4...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG DEUTSCH Inhaltsverzeichnis Sicherheitsinformationen ........................3 Eigenschaften ............................3 Allgemeine Beschreibung / Spezifikationen ..................4 Allgemeine Spezifikation ........................ 4 Spezifikation pH-Messung ......................4 Temperaturmessung ........................4 Lieferumfang ..........................4 Funktionen / Tastenbeschreibung ......................5 Gerätebeschreibung ........................5 Hinweise ............................5 4.2.1 Verwendung der pH-Elektrode ....................... -
Seite 3: Sicherheitsinformationen
BETRIEBSANLEITUNG DEUTSCH Sicherheitsinformationen Das Produkt dient zur Messung von pH-Werten von 0 bis 14 pH spannungsloser, nicht entflammbarer bzw. nichtkorrosiver Flüssigkeiten; einschließlich automatischer Temperaturkompensation (ATC). Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind Nässe oder zu hohe Luftfeuchtigkeit sowie Staub und brennbare Gase, Dämpfe oder Lösungsmittel. Das Produkt wird mit 4 1,5V AAA Batterien betrieben. -
Seite 4: Allgemeine Beschreibung / Spezifikationen
BETRIEBSANLEITUNG DEUTSCH Allgemeine Beschreibung / Spezifikationen Allgemeine Spezifikation Display LCD, Größe 20x28mm Messbereich 0-14pH Temperatur Automatische Temperaturkompensation von –5 ... 80°C ( 23 ... 176°F) Elektrode pH-Elektrode mit hoher Lebensdauer „Data-Hold“-Funktion Friert momentane Anzeige, leichteren Ablesen, im Display ein Speicher Speicherung des Max. -
Seite 5: Funktionen / Tastenbeschreibung
BETRIEBSANLEITUNG DEUTSCH Funktionen / Tastenbeschreibung Gerätebeschreibung 3-1 Display 3-2 Power (Ein- Ausschalter) Logger (pH-Wert speichern, siehe 6.1) ▲ (nach oben) 3-3 Hold-Taste Enter 3-4 Rec.-Taste °C,°F (Einheit ändern, siehe 5.5) ▼ (nach unten) 3-5 pH-Elektrode 3-6 Batterieraumabdeckung 3-7 Schutzkappe Hinweise 4.2.1 Verwendung der pH-Elektrode Die pH-Elektrode ist nur für Flüssigkeiten geeignet. -
Seite 6: Kalibrierung
BETRIEBSANLEITUNG DEUTSCH Kalibrierung Das pH-Messgerät wird bereits Kalibriert ausgeliefert. Um eine möglichst hohe Genauigkeit zu gewährleisten, sollte in gewissen Abständen oder nach dem Wechsel der pH-Elektrode eine Rekalibrierung durchgeführt werden. Die ideale Umgebungstemperatur liegt zwischen 15°C und 35°C. Füllen Sie als erstes, die in den eingeschweißten Tüten, Kalibrier-Lösung m, in die dafür vorgesehenen Behälter. -
Seite 7: Messverfahren
BETRIEBSANLEITUNG DEUTSCH Messverfahren pH-Messung Halten Sie nun das Gerät, mit der gesamten Elektrode, in die zu messende Flüssigkeit. Bewegen Sie das Gerät ein wenig um die, sich in der Elektrode befindliche Luft, entweichen zu lassen. Dieses ist wichtig um Messungenauigkeiten zu vermeiden. Im Display wird der gemessene Wert (pH) und die Temperatur der Flüssigkeit angezeigt. -
Seite 8: Temperatureinstellungen
BETRIEBSANLEITUNG DEUTSCH Temperatureinstellungen Sie können zwischen zwei Einheiten auswählen (°C bzw. °F) Um die Einheit zu ändern, halten Sie bitte die Taste „Rec.“, im normalen Messmodus, für ca. 2 Sekunden, gedrückt. Die Einheit wechselt nun von °C in °F bzw. umgekehrt. Nachdem die Einheit ausgewählt wurde, wird diese gespeichert, und auch beim erneuten Einschalten des Gerätes angezeigt. -
Seite 9: Abfragen Der Gespeicherten Daten
BETRIEBSANLEITUNG DEUTSCH Abfragen der gespeicherten Daten Schalten Sie das Gerät ein. Drücken Sie die Hold Taste. Im Display wird Hold angezeigt. Drücken Sie anschließend die Rec. Taste so lange, bis folgende Anzeige erscheint. Beispiel: Gesamte Anzahl der gespeicherten Daten Benutzen Sie die ▲ bzw. ▼ Taste um die gespeicherten Daten aufzurufen. Nach 2 Sekunden wird der eingespeicherte Wert angezeigt. -
Seite 10: Löschen Der Daten (Speicher Löschen)
BETRIEBSANLEITUNG DEUTSCH Löschen der Daten (Speicher löschen) Schalten Sie das Gerät aus. Drücken Sie nun die Taste Rec., halten diese gedrückt und drücken nun gleichzeitig die Power Taste bis im Display folgende Anzeige erscheint: Drücken Sie die ▼ Taste. Nun sehen Sie: Drücken Sie die Enter-Taste („Hold“). -
Seite 11: Batteriewechsel
BETRIEBSANLEITUNG DEUTSCH Batteriewechsel 1) Schalten Sie das Gerät aus 2) Entfernen Sie bitte den Batteriefachdeckel (3-1) 2) Entnehmen Sie die alte Batterie und legen Sie neuen Batterien ein (4 x 1,5V AAA Batterien) 3) Verschließen Sie den Batteriefachdeckel wieder Wartung und Reinigung Verwenden Sie zur Reinigung (Spülung) der Elektrode nur destilliertes oder entionisiertes Wasser und zum Abtupfen Papiertücher.
