D E

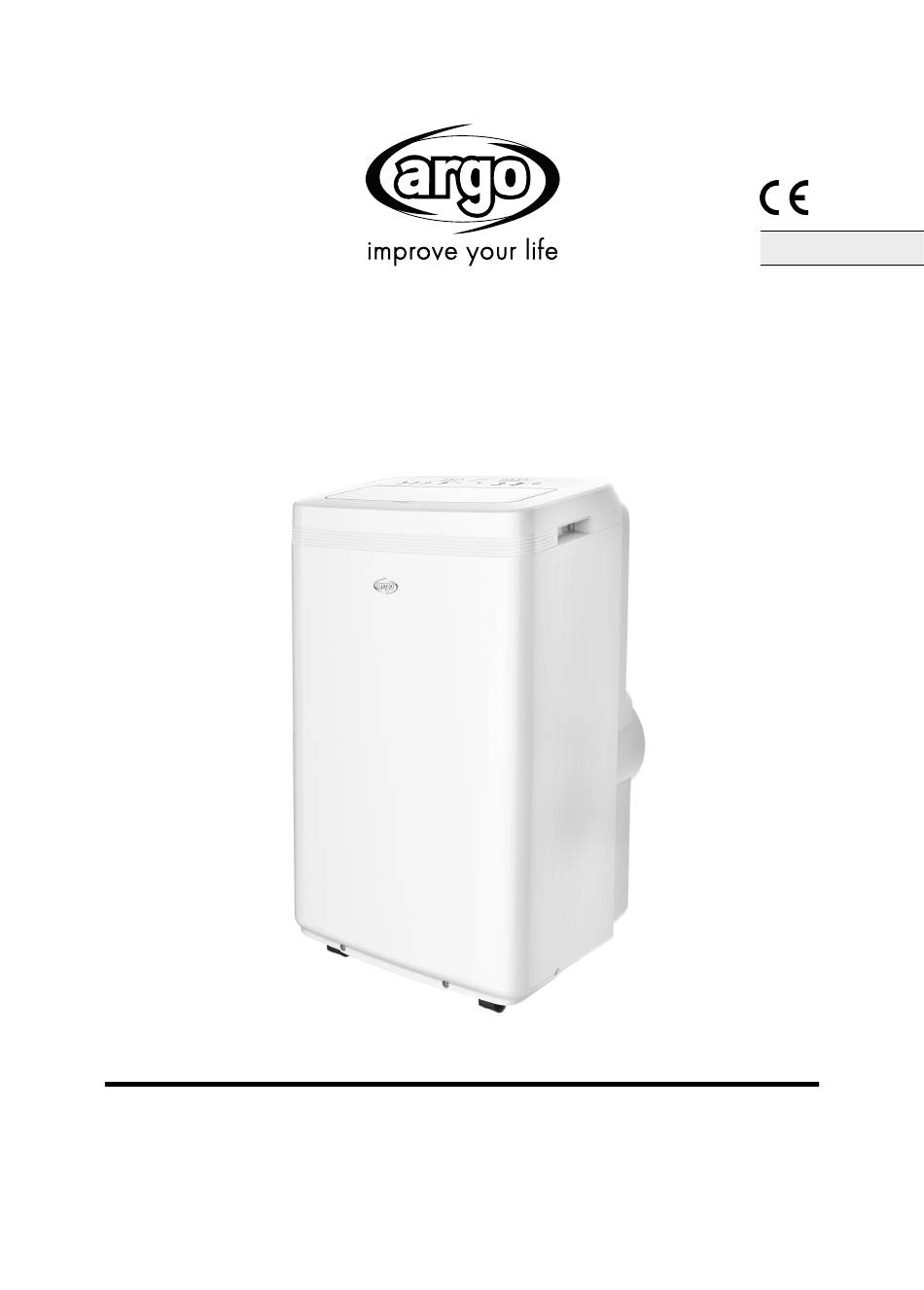

DAVEN P L US
MO BIL ES KL I MAGE R ÄT ( RA UM KLIM AG ERÄT)
GEBRAUCHSANLEITUNG
Lesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen
oder warten. Halten Sie alle Sicherheitshinweise sorgfältig ein: Eine Nichtbeachtung kann zu Unfällen und
oder Schäden führen. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen gut auf.
V 04/23
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Argo DAVEN PLUS
Inhaltszusammenfassung für Argo DAVEN PLUS
- Seite 1 DAVEN P L US MO BIL ES KL I MAGE R ÄT ( RA UM KLIM AG ERÄT) GEBRAUCHSANLEITUNG Lesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen oder warten. Halten Sie alle Sicherheitshinweise sorgfältig ein: Eine Nichtbeachtung kann zu Unfällen und oder Schäden führen.
-
Seite 2: Das Kältemittel R290
Das Gerät enthält das brennbare Lesen die Anweisungen vor der Installation und Verwendung Gas R290. des Geräts. Lesen Sie vor der Installation des Lesen die Serviceanleitung, bevor das Gerät zu Geräts das Installationshandbuch. reparieren. DAS KÄLTEMITTEL R290 • Um korrekt zu funktionieren, besitzt das Klimagerät in seinem Inneren einen Kühlkreislauf, in dem ein umweltfreundliches Kühlmittel zirkuliert: R290 = GWP (Treibhauspotential: 3) •... -
Seite 3: Allgemeine Betriebs- Und Sicherheitshinweise
ALLGEMEINE BETRIEBS- UND SICHERHEITSHINWEISE • Dieses Gerät ist ein lokal Klimagerät für den häuslichen Gebrauch. • Verwenden Sie dieses Klimagerät nur im Rahmen der in diesem Handbuch beschriebenen Anweisungen. • Vergewissern Sie sich, dass die Stromversorgung der erforderlichen Spannung entspricht (220-240V~/50Hz). •... - Seite 4 oder auf dem Bedienfeld. • Stellen Sie das Klimagerät nicht in Räumen auf, in denen es Wasserspritzern ausgesetzt sein könnte (z. B. Waschküche oder Wäscherei). • Prüfen Sie vor jeder Reinigung oder dem Umstellen des Gerätes, ob der Stecker aus der Steckdose gezogen ist. •...
- Seite 5 einem anderen Hindernis aufgestellt werden; die Fläche muss eben und stabil sein, um das Austreten von Wasser zu vermeiden. • Das Klimagerät verfügt über ein Sicherheitssystem zum Schutz des Verdichters vor Überlastung: Es erlaubt nur dann den Start des Verdichters, wenn mindestens 3 Minuten seit der vorherigen Ausschaltung vergangen sind.
-
Seite 6: Beschreibung Des Geräts
BESCHREIBUNG DES GERÄTS 1. Luftzufuhrklappe 7. Griff 2. Frontblende 8. Kontinuierlicher Kondensatablauf 3. Bedienfeld und Tasten für den Betrieb ohne 9. Luftausstoßrohr Fernbedienung 10. Elektrische Steckdose 4. Filter 11. Kondensatablauf 5. Lufteinlass 12. Kondensatablauf im Kühlbetrieb 6. Kabelrolle Zulässige Mindest-und Höchsttemperaturen (Innentemp.) Kühlen: 16 °C B.S./35 °C B.S. - Seite 7 INBETRIEBNAHME DES GERÄTES Öffnen Sie die Verpackung und nehmen Sie den Karton von oben heraus. Packen Sie das Gerät und alle mitgelieferten Teile (siehe nachstehende Zeichnung) aus. Runder Anschluss (1), der Schlauch für LCD-Fernbedienung Fensteradapter-Set mit zwischen der Abluftöffnung Kondenswasserablass Deckel.
- Seite 8 GEBRAUCH DES GERÄTES MIT FENSTERADAPTER 1. Um das Loch in das Glas zu bohren, empfiehlt es sich auch, das Bullaugen-Zubehör zum Glaser zu bringen 2. Setzen Sie das Bullauge in das Fenster ein 3. Stecken Sie den Rundanschluss für das Bullauge-Kit in den einziehbaren Schlauch und führen Sie den einziehbaren Schlauch mit dem Rundanschluss ohne Kappe in das Bullauge ein 4.
-
Seite 9: Betriebsmodi Des Geräts
BETRIEBSMODI DES GERÄTS Dieses Gerät kann zum Kühlen, Entfeuchten, Lüften und Heizen verwendet werden. Beim Übergang von einem Modus zum anderen läuft der Lüfter weiter, aber der Kompressor stoppt: Der Kompressor startet nach 3 Minuten neu. Diese Startverzögerung schützt den Kompressor vor Schäden. Kühlung, Lüftung und Heizung Entfeuchtung DER ABLUFTSCHLAUCH MUSS IMMER AN DAS GERÄT angeschlossen sein, es sei denn, es wird die Funktion... -
Seite 10: Entfernen Des Kondenswassers
Lassen Sie für eine maximale Entfeuchtung den Abluftanschluss auf der Rückseite frei, sodass das Gerät die Luft direkt in den Raum ausstoßen kann. Der Betriebsmodus Entfeuchten wird im Herbst und Winter empfohlen. 4. MODUS LÜFTEN (FAN) • Um die Lüftungsfunktion auszuwählen, drücken Sie die MODE-Taste, bis die entsprechende LED aufleuchtet. •... -
Seite 11: Betrieb Per Fernbedienung
BETRIEB PER FERNBEDIENUNG 1. Legen Sie die Batterien in die Fernbedienung ein und achten Sie dabei auf die Polarität. 2. Verwenden Sie nur Batterien des Typs AAA 1,5 V. 3. Entfernen Sie die Batterien, wenn die Fernbedienung für einen 4. Monat oder einen noch längeren Zeitraum nicht benutzt wird. - Seite 12 RICHTEN SIE FÜR EINEN OPTIMALEN BETRIEB DER FERNBEDIENUNG DEN KOPF DES SENDERS ZU DEM AUF DEM KLIMAGERÄT POSITIONIERTEN EMPFÄNGER. Um die Fernbedienung zu betreiben, drücken Sie die ON/OFF-Taste auf der Fernbedienung. Das Symbol auf der Fernanzeige blinkt einmal und Sie werden einen Ton, der angibt, dass das Signal an die Klimaanlage geschickt ist. Im Aus-Modus, wird der Solltemperatur und der Timer-Set auf der Fernbedienung angezeigt werden.
- Seite 13 1. TASTE ON/OFF Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten. Nach dem Einschalten beginnt das Gerät mit den letzten Einstellungen zu arbeiten (Memory-Funktion). 2. TASTE FILTER RESET Diese Leuchte leuchtet alle 250 Betriebsstunden auf, um anzuzeigen, dass die Luftfilter gereinigt werden müssen. Drücken Sie nach der Reinigung die Taste „FILTER RESET“, um die Anzahl der Betriebsstunden zurückzusetzen.
-
Seite 14: Wartung Und Pflege
WARTUNG UND PFLEGE ACHTUNG! Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit jeder Reinigungs- oder Wartungstätigkeit beginnen. 1. Reinigung des Luftfilters Der Luftfilter muss mindestens alle zwei Betriebswochen überprüft werden. Der Betrieb mit einem verschmutzten oder verstopften Filter führt immer zu einer Verringerung der Effizienz der Klimaanlage und kann ernsthafte Probleme verursachen. - Seite 15 EMPFEHLUNGEN FÜR MAXIMALEN KOMFORT UND GERINGEN STROMVERBRAUCH STELLEN SIE BITTE SICHER, dass: • die Ansaug- und Austrittsgitter des Gerätes stets frei sind; • die Luftfilter stets sauber sind; ein verschmutzter Filter verringert den Luftdurchgang und reduziert die Leistungsfähigkeit des Gerätes; •...
-
Seite 16: Vorsichtsmassnahmen Für Den Spezialisten
VORSICHTSMASSNAHMEN FÜR DEN SPEZIALISTEN Haltungsanforderungen für die Wartung (Reparaturen sollten nur von Fachleuten durchgeführt werden). • Jede Person, die an der Arbeit oder Unterbrechung eines Kältemittelkreislaufs beteiligt ist, muss im Besitz eines gültigen Zertifikats einer akkreditierten Bewertungsstelle der Branche sein, das ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß... - Seite 17 Beim Austausch von elektrischen Komponenten müssen diese für ihren Zweck geeignet sein und die korrekten Spezifikationen aufweisen. Die Wartungs- und Servicerichtlinien des Herstellers sollten immer befolgt werden. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Bei Installationen mit brennbaren Kältemitteln sind folgende Kontrollen durchzuführen: •...
- Seite 18 • Lecksuchmethoden Die folgenden Lecksuchmethoden gelten für alle Kältemittelsysteme als akzeptabel. Elektronische Lecksucher können verwendet werden, um Kältemittellecks zu erkennen, aber bei brennbaren Kältemitteln kann die Empfindlichkeit nicht ausreichend sein oder eine Neukalibrierung erforderlich sein. (Erkennungsgeräte müssen in einem kältemittelfreien Bereich kalibriert werden.) Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle ist und für das verwendete Kältemittel geeignet ist.
- Seite 19 • Der Wiederherstellungsprozess wird jederzeit von einer sachkundigen Person überwacht; • Rückgewinnungsgeräte und -flaschen entsprechen den entsprechenden Normen. 4. Wenn möglich, das Kältemittelsystem entleeren. 5. Wenn kein Vakuum möglich ist, stellen Sie einen Verteiler her, damit das Kältemittel aus den verschiedenen Teilen des Systems entfernt werden kann.
- Seite 20 www.argoclima.com Argoclima übernimmt keine Verantwortung für Fehler oder Ungenauigkeiten im Inhalt dieses Handbuchs und behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an diesem Handbuch vorzunehmen, die für technische oder kommerzielle Anforderungen als angemessen erachtet werden. V 04/23...
