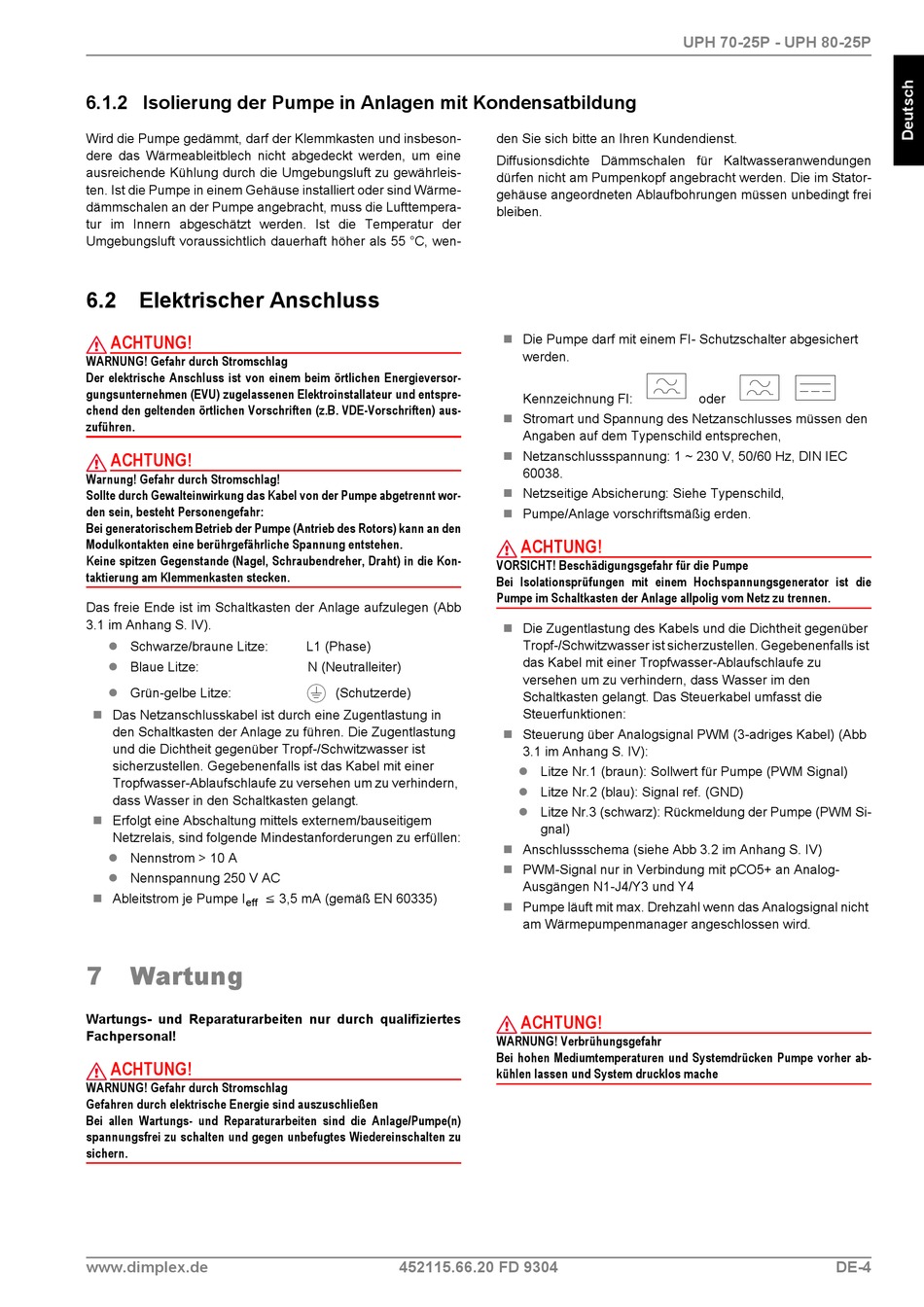

6.1.2 Isolierung der Pumpe in Anlagen mit Kondensatbildung
Wird die Pumpe gedämmt, darf der Klemmkasten und insbeson-
dere das Wärmeableitblech nicht abgedeckt werden, um eine
ausreichende Kühlung durch die Umgebungsluft zu gewährleis-
ten. Ist die Pumpe in einem Gehäuse installiert oder sind Wärme-
dämmschalen an der Pumpe angebracht, muss die Lufttempera-
tur im Innern abgeschätzt werden. Ist die Temperatur der
Umgebungsluft voraussichtlich dauerhaft höher als 55 °C, wen-

6.2 Elektrischer Anschluss

ACHTUNG!
WARNUNG! Gefahr durch Stromschlag
Der elektrische Anschluss ist von einem beim örtlichen Energieversor-
gungsunternehmen (EVU) zugelassenen Elektroinstallateur und entspre-
chend den geltenden örtlichen Vorschriften (z.B. VDE-Vorschriften) aus-
zuführen.
ACHTUNG!
Warnung! Gefahr durch Stromschlag!
Sollte durch Gewalteinwirkung das Kabel von der Pumpe abgetrennt wor-
den sein, besteht Personengefahr:
Bei generatorischem Betrieb der Pumpe (Antrieb des Rotors) kann an den
Modulkontakten eine berührgefährliche Spannung entstehen.
Keine spitzen Gegenstande (Nagel, Schraubendreher, Draht) in die Kon-
taktierung am Klemmenkasten stecken.
Das freie Ende ist im Schaltkasten der Anlage aufzulegen (Abb
3.1 im Anhang S. IV).
 Schwarze/braune Litze:
 Blaue Litze:
 Grün-gelbe Litze:
 Das Netzanschlusskabel ist durch eine Zugentlastung in
den Schaltkasten der Anlage zu führen. Die Zugentlastung
und die Dichtheit gegenüber Tropf-/Schwitzwasser ist
sicherzustellen. Gegebenenfalls ist das Kabel mit einer
Tropfwasser-Ablaufschlaufe zu versehen um zu verhindern,
dass Wasser in den Schaltkasten gelangt.
 Erfolgt eine Abschaltung mittels externem/bauseitigem
Netzrelais, sind folgende Mindestanforderungen zu erfüllen:
 Nennstrom > 10 A
 Nennspannung 250 V AC
 Ableitstrom je Pumpe I
eff
7

Wartung

Wartungs- und Reparaturarbeiten nur durch qualifiziertes
Fachpersonal!
ACHTUNG!
WARNUNG! Gefahr durch Stromschlag
Gefahren durch elektrische Energie sind auszuschließen
Bei allen Wartungs- und Reparaturarbeiten sind die Anlage/Pumpe(n)
spannungsfrei zu schalten und gegen unbefugtes Wiedereinschalten zu
sichern.
www.dimplex.de
L1 (Phase)
N (Neutralleiter)
(Schutzerde)
3,5 mA (gemäß EN 60335)
452115.66.20 FD 9304
den Sie sich bitte an Ihren Kundendienst.
Diffusionsdichte Dämmschalen für Kaltwasseranwendungen
dürfen nicht am Pumpenkopf angebracht werden. Die im Stator-
gehäuse angeordneten Ablaufbohrungen müssen unbedingt frei
bleiben.
 Die Pumpe darf mit einem FI- Schutzschalter abgesichert
werden.
Kennzeichnung FI:
 Stromart und Spannung des Netzanschlusses müssen den
Angaben auf dem Typenschild entsprechen,
 Netzanschlussspannung: 1 ~ 230 V, 50/60 Hz, DIN IEC
60038.
 Netzseitige Absicherung: Siehe Typenschild,
 Pumpe/Anlage vorschriftsmäßig erden.
ACHTUNG!
VORSICHT! Beschädigungsgefahr für die Pumpe
Bei Isolationsprüfungen mit einem Hochspannungsgenerator ist die
Pumpe im Schaltkasten der Anlage allpolig vom Netz zu trennen.
 Die Zugentlastung des Kabels und die Dichtheit gegenüber
Tropf-/Schwitzwasser ist sicherzustellen. Gegebenenfalls ist
das Kabel mit einer Tropfwasser-Ablaufschlaufe zu
versehen um zu verhindern, dass Wasser im den
Schaltkasten gelangt. Das Steuerkabel umfasst die
Steuerfunktionen:
 Steuerung über Analogsignal PWM (3-adriges Kabel) (Abb
3.1 im Anhang S. IV):
 Litze Nr.1 (braun): Sollwert für Pumpe (PWM Signal)
Litze Nr.2 (blau): Signal ref. (GND)

 Litze Nr.3 (schwarz): Rückmeldung der Pumpe (PWM Si-
gnal)
Anschlussschema (siehe Abb 3.2 im Anhang S. IV)

 PWM-Signal nur in Verbindung mit pCO5+ an Analog-
Ausgängen N1-J4/Y3 und Y4
 Pumpe läuft mit max. Drehzahl wenn das Analogsignal nicht
am Wärmepumpenmanager angeschlossen wird.
ACHTUNG!
WARNUNG! Verbrühungsgefahr
Bei hohen Mediumtemperaturen und Systemdrücken Pumpe vorher ab-
kühlen lassen und System drucklos mache
UPH 70-25P - UPH 80-25P
