I

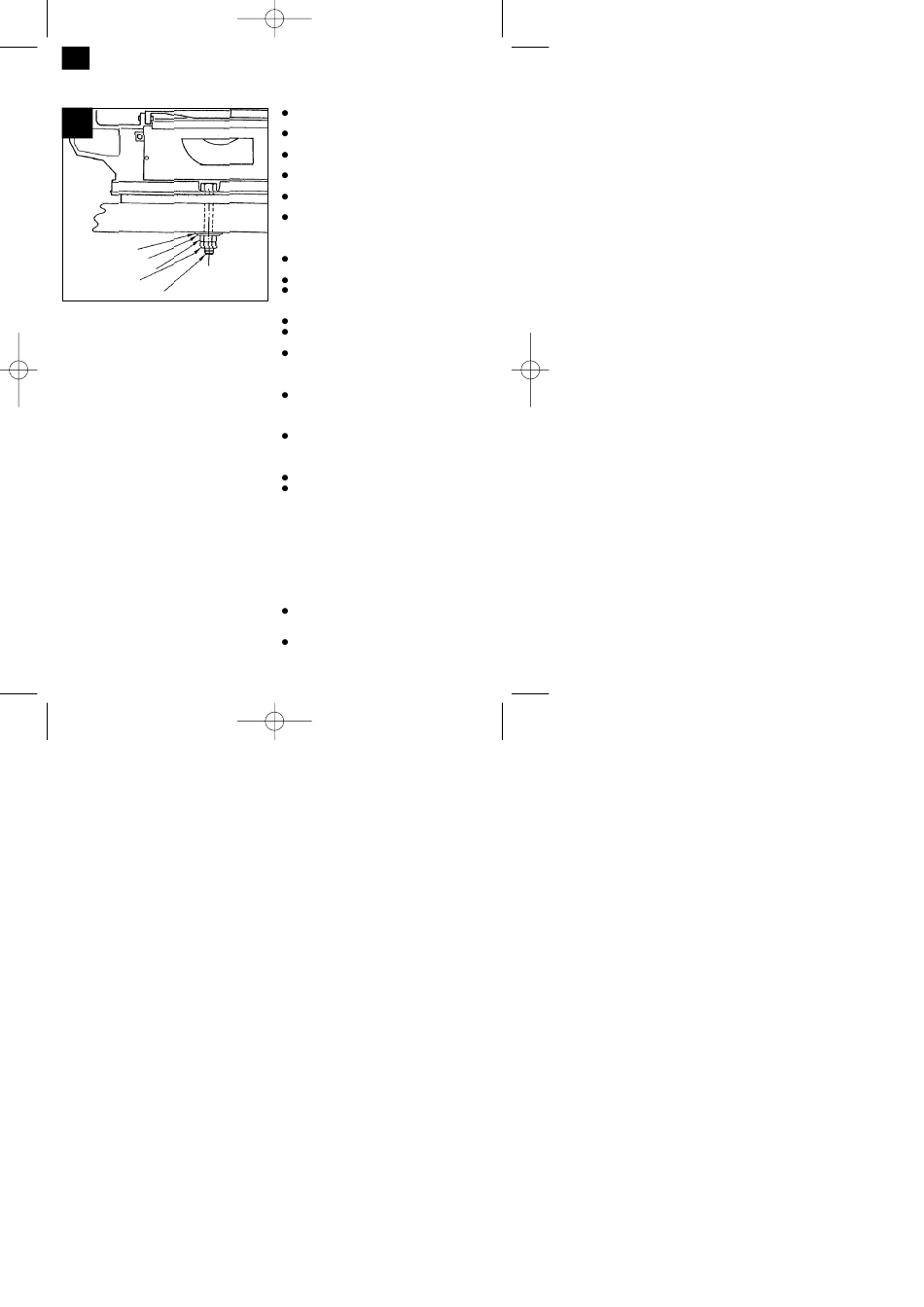

6.2 Montaggio della sega su un banco di lavoro
Fig. 2
2
corpo della sega
strato di gommapiuma
banco di lavoro
guarnizione piatta
rosetta
dado esagonale
dado di blocco
vite a testa esagonale
1. Come piano d´appoggio della sega è più adatto
un banco di lavoro di legno massiccio che non
una struttura leggera in compensato con la
quale le vibrazioni e le emissioni di rumore sono
maggiormente di disturbo.
2. Gli attrezzi e la minuteria necessari per il
montaggio su un banco di lavoro non sono stati
forniti insieme alla sega. Usate tuttavia elementi
almeno di queste dimensioni:
Descrizione
viti a testa esagonale M8
guarnizioni piatte Ø 8 mm
rosette Ø 8 mm
dadi esagonali M8
3. Anche lo strato di gommapiuma per ridurre il
rumore non viene fornito insieme alla sega.
Consigliamo però caldamente di usare un tale
strato per limitare le vibrazioni ed il rumore.
Descrizione:
strato di gommapiuma morbida: 450 x 250 x 13 mm
Non serrate troppo le viti. Lasciate un certo gioco in
modo che lo strato di gommapiuma possa assorbire
bene.
7. Montaggio
Attenzione! Staccate la spina dalla presa di
alimentazione prima di eseguire tutti i lavori di
manutenzione e di allestimento alla sega.
28
23.11.2006 11:13 Uhr
7.1 Montaggio del coprilama e del dispositivo di
aspirazione trucioli (Fig. 4/5/6)
Posizionare il perno di sostegno (9) sul braccio
(19).
Spingere il coprilama (10) sul perno di sostegno
(9).
Infilare la vite (20) attraverso il foro del perno di
sostegno (9) e del coprilama (10) .
Fissare la vite (20) con il dado (21) per evitare
che possa cadere.
Con la vite di serraggio (11) il coprilama può
venire fissato a altezze diverse.
Montate il dispositivo di soffiaggio (16) come
mostrato nella Fig. 6.
7.2 Sostituzione della lama (fig. 1/3/7)
Svitate la vite di serraggio (14) verso destra per
sbloccare la lama (15).
Svitate la copertura sinistra (4).
Togliete prima la lama dal relativo supporto
superiore (13) premendo il braccio oscillante
superiore verso il basso.
Poi togliete la lama dal supporto inferiore (8).
Estraete verso l´alto la lama attraverso l´insert
del piano di lavoro (18).
Montate la nuova lama eseguendo le operazioni
in senso inverso.
Attenzione: mettete la lama sempre in modo tale
che i denti siano rivolti verso il piano di lavoro.
La lama può venire inserita nella fessura a o in
quella b;
quantità
fessura a: per tagli paralleli al braccio,
4 fessura b: per tagli trasversali al braccio.
4 Tendete la lama facendo ruotare la vite di
4 serraggio (14) verso sinistra (in senso orario).
8
7.3 Inclinazione del piano di lavoro (fig. 8)
Allentate la vite di arresto (5).
Inclinate il piano di lavoro (7) verso sinistra
finché la lancetta (17) indichi il grado di
inclinazione desiderato sulla scala graduata (6).
Attenzione: se vengono richiesti lavori di
precisione, eseguite prima un taglio di prova ed
eventualmente correggete la regolazione.
8. Uso
8.1 Osservazione
La sega non taglia il legno da sola, ma ciò viene
eseguito dall´utente che accompagna il pezzo di
legno verso la lama mobile.
I denti tagliano il legno solo nel movimento
discendente.
