Controleer vóór het aansluiten van de machine of
de gegevens vermeld op het kenplaatje overeen-
komen met de gegevens van het stroomnet.
6.2 Monteren van de zaag op een werkbank

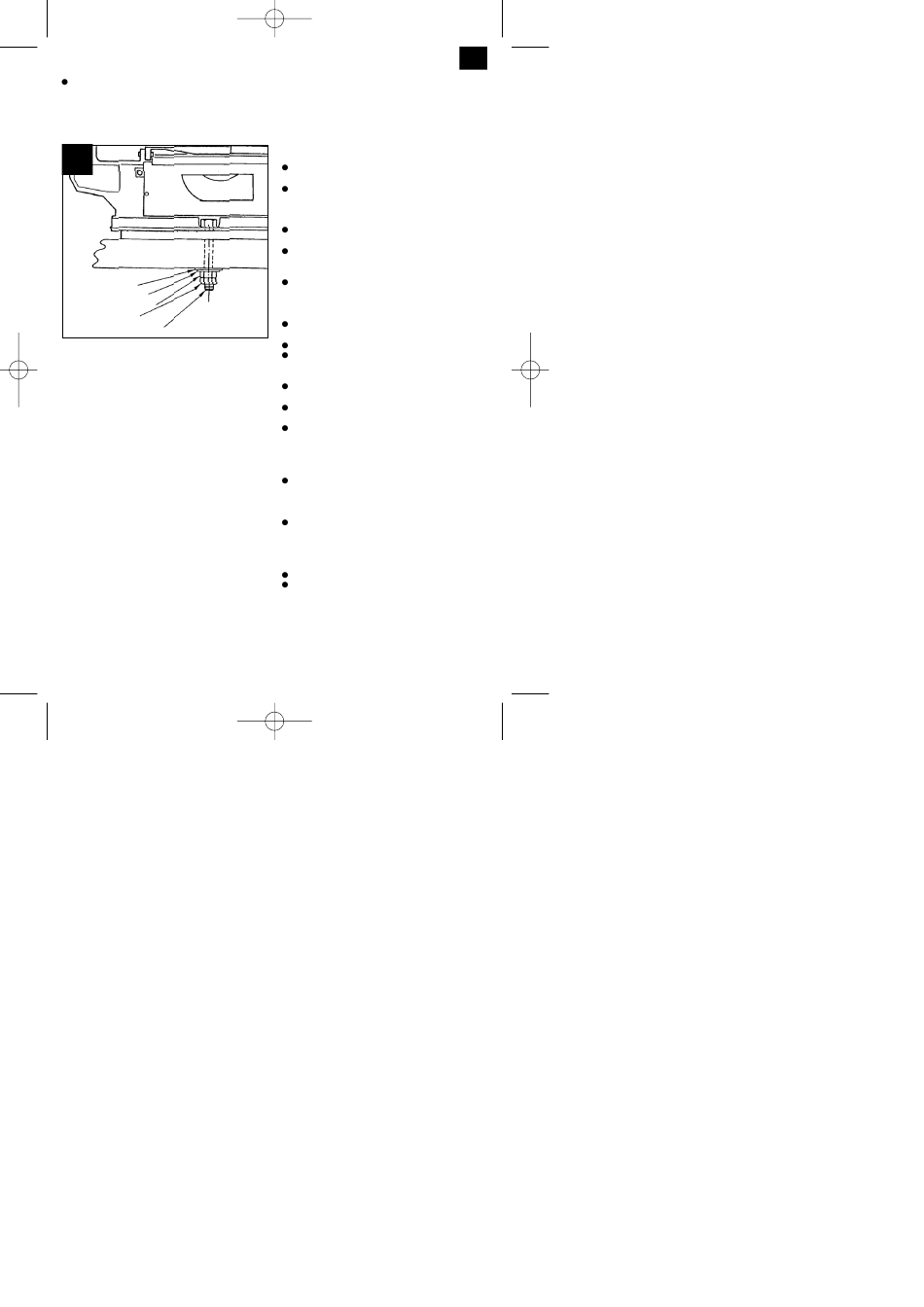

Fig. 2
2
Zaaglichaam
Schuimrubberonderlaag
Werktafel
Platte dichting
Moerplaatje
Zeskante moer
Contramoer
Zeskantbout
1. Voor een vaste installatie van de zaag is een
werkbank van massief hout beter geschikt dan
een zwakke stelling van spaanderplaten waarbij
de vibratie en geluidsbelasting zich storend
vertonen.
2. De gereedschappen en het klein montage-
materiaal nodig voor de montage op een
werkbank worden niet bijgeleverd met de zaag.
Gebruik echter minstens een uitrusting van
volgende afmetingen/grootte:
Beschrijving Hoeveelheid
Zeskantbouten M8
Platte dichtingen Ø 8 mm
Moerplaatjes Ø 8 mm
Zeskante moeren M8
3. Een het geluid verminderende schuimrubbe-
ronderlaag wordt ook niet bijgeleverd met de
zaag. Het is echter ten zeerste aan te raden om
een dergelijke onderlaag te gebruiken om vibratie
en geluid tot een minimum te beperken.
Beschrijving:
Zachte schuimrubberonderlaag:
450 mm x 250 mm x 13 mm
Draai de bouten niet overdreven hard aan. Laat
speling zodat de schuimrubberonderlaag goed kan
absorberen.
23.11.2006 11:13 Uhr
7. Montage
Let op! Voor alle onderhouds- en
ombouwwerkzaamheden aan de decoupeerzaag de
netstekker uit het stopcontact trekken.
7.1 Montage van de zaagbladbeschermer en van
de spaanderafblaasinrichting (fig. 4/5/6)
Bevestigingsbout (9) op de uithouder (19)
plaatsen.
Zaagbladbeschermer (10) op de bevestigings-
bout (9) schuiven. Schroef (20) door de boring
van de bevestigingsbout (9) en de zaagblad-
beschermer (10).
Schroef (20) met de moer (21) tegen uitvallen
beveiligen.
Met de klemschroef (11) kan de zaagbladbe-
schermer in verschillende hoogten worden
vastgezet.
Breng de afblaasinrichting (16) aan zoals
voorgesteld in fig. 6.
7.2 Zaagblad verwisselen (fig. 1/3/7)
Spanschroef (14) naar rechts draaien om het
zaagblad (15) te ontspannen.
Linker afdekking (4) afschroeven.
Zaagblad eerst uit de bovenste zaagbladhouder
(13) nemen terwijl u de bovenste pendelarm naar
beneden duwt.
Daarna het zaagblad uit de onderste
zaagbladhouder (8) nemen.
Zaagblad door het tafelinzetstuk (18) naar boven
uittrekken.
Nieuw zaagblad in omgekeerde volgorde
installeren.
Let op: Installeer het zaagblad altijd zodat de
tanden in richting van de zaagtafel wijzen.
4
Het zaagblad kan in gleuf a of b worden
4
geïnstalleerd;
4
gleuf a: voor sneden langs de arm
8
gleuf b: voor sneden dwars t.o.v. de arm
Zaagblad spannen door de spanschroef (14)
naar links (met de wijzers van de klok mee) te
draaien.
7.3 Zaagtafel schuin stellen (fig. 8)
Vastzetschroef (5) losdraaien.
Zaagtafel (7) naar links kantelen totdat de wijzer
(17) de gewenste hoekmaat van de graadschaal
(6) aangeeft.
Let op: Wanneer precisiewerk wordt gevraagd is
het aan te raden een proefsnede uit te voeren en
indien nodig de graadafstelling bij te regelen.
