Luft-Wasser-Wärmepumpen
WPL 15/20/25 A/AS/AC/ACS
Bedingungen an den Aufstellort
» Das Gerät darf nicht in einem Schacht installiert werden.
» Das Wärmepumpen-Modul muss gerade (horizontal) stehen.
» Die Hauptwindrichtung darf nicht auf den Lüfter gerichtet sein.
» Bei der Auswahl des Installationsplatzes muss berücksichtigt
werden, dass das Gerät Geräusche während des Betriebes ver-
ursacht.
» Der Abstand zwischen Wärmepumpen-Modul und Hydrau-
lik-Modul muss möglichst klein gehalten werden, um Lei-
tungsverluste zu reduzieren.
» Im Winter darf das Wärmepumpen-Modul nicht mit Schnee
bedeckt sein oder bei starkem Regen unter Wasser stehen.
» Das Gerät muss fest mit der Montageschiene und diese mit
dem Fundament/Bordsteinen verschraubt werden.

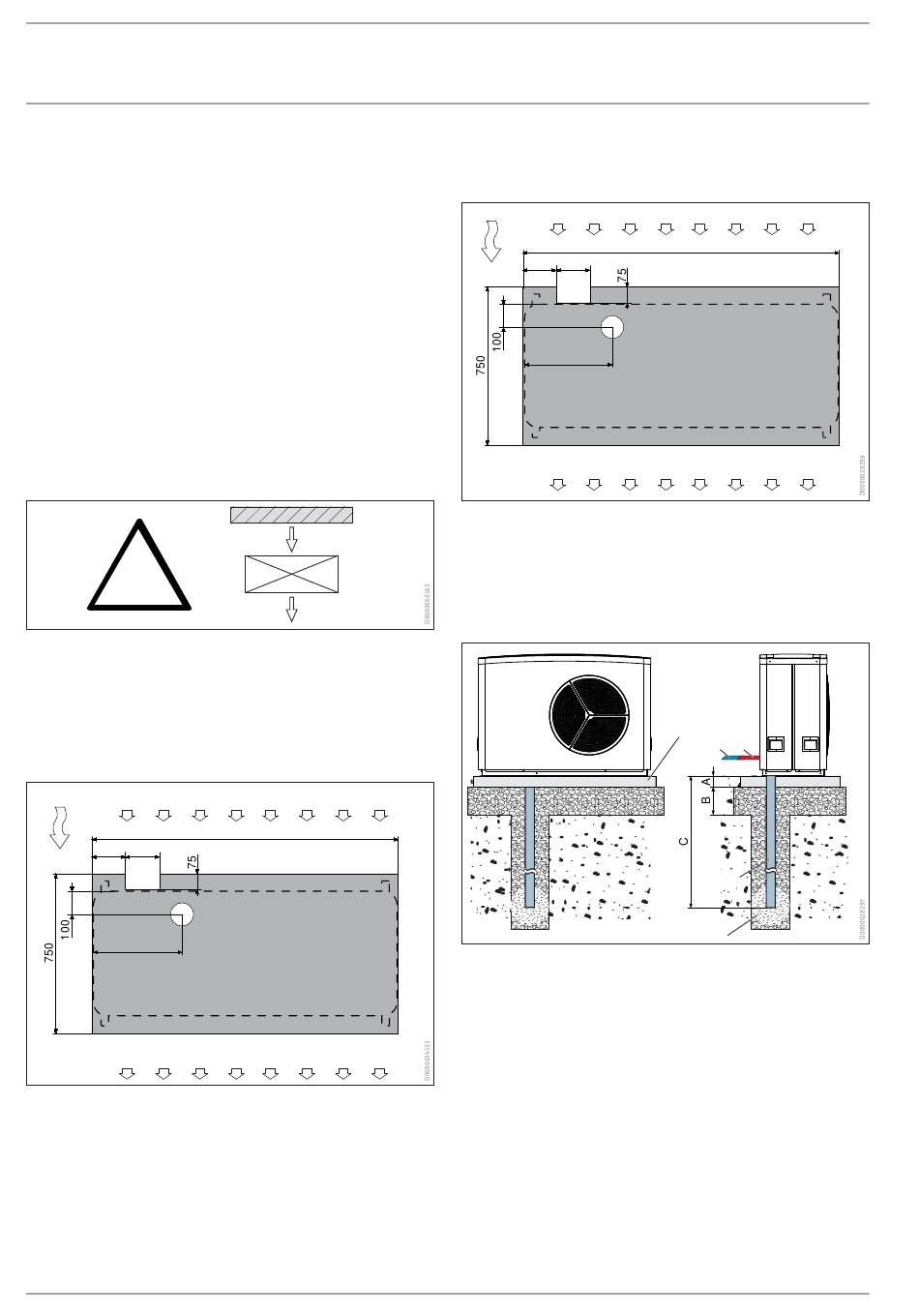

Freifeld-Aufstellung
!
Das Gerät ist für die Aufstellung vor einer Wand konzipiert. Be-
achten Sie die Mindestabstände. Falls das Gerät im Freifeld oder
auf einem Dach aufgestellt wird, muss auf der Ansaugseite der
Lufteintritt geschützt werden. Errichten Sie in diesem Fall eine
Schutzwand gegen den Wind.
WPL 15 AS
3
140 200
4
5
410
1 Lufteintritt
2 Luftaustritt
3 Hauptwindrichtung
4 Aussparung Versorgungsleitungen
5 Aussparung Kondensatablauf
10 | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS
WPL 15 ACS
1
1300
2
WPL 20 A
WPL 20 AC
3
140 200
4
5
410
1 Lufteintritt
2 Luftaustritt
3 Hauptwindrichtung
4 Aussparung Versorgungsleitungen
5 Aussparung Kondensatablauf
Beispiel: Rohrverlegung über Erdreich
A 100
B 300
C Frosttiefe
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Kondensatablauf
4 Fundament
5 Kiesbett
WPL 25 A
WPL 25 AC
1
1500
2
4
2 1
3
5
