Nolangroup N-Com R Serie Bedienungsanleitung Seite 301

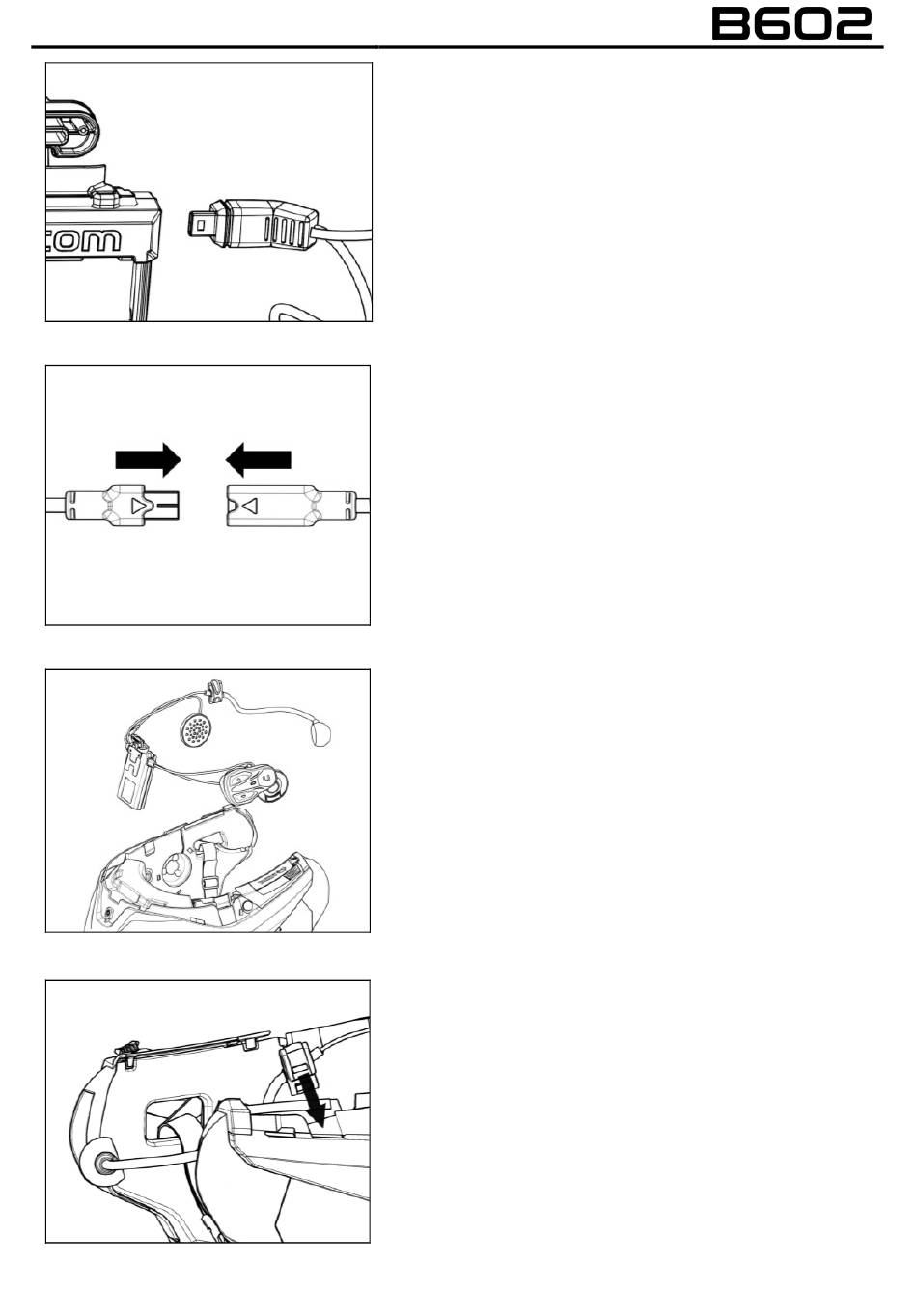

Fig. 7
Fig. 8
Fig. 9
Fig. 10
• Forbind den højre kabelføring til den
pågældende modpart, som vist på figuren
(Fig. 7).
Bemærk: Den højre kabelføring består af højtaler
og tastatur.
• Forbind højtalerne til den pågældende
modpart, i henhold til pilenes retning (Fig. 8).
• Sæt systemet ind i det relevante sæde bag
på styrthjelmen, og tryk det ned i bund i
rilleskæringen (Fig. 9).
BEMÆRK: Til placering af kabelføringer og af
mikrofon i styrthjelmen
anvisningerne i det pågældende felt.
• Anbring ledningen inde i styrthjelmen og
indkobl den højre fastgørelsesklips i det
relevante sæde (Fig. 10).
N100-5, følg
9
