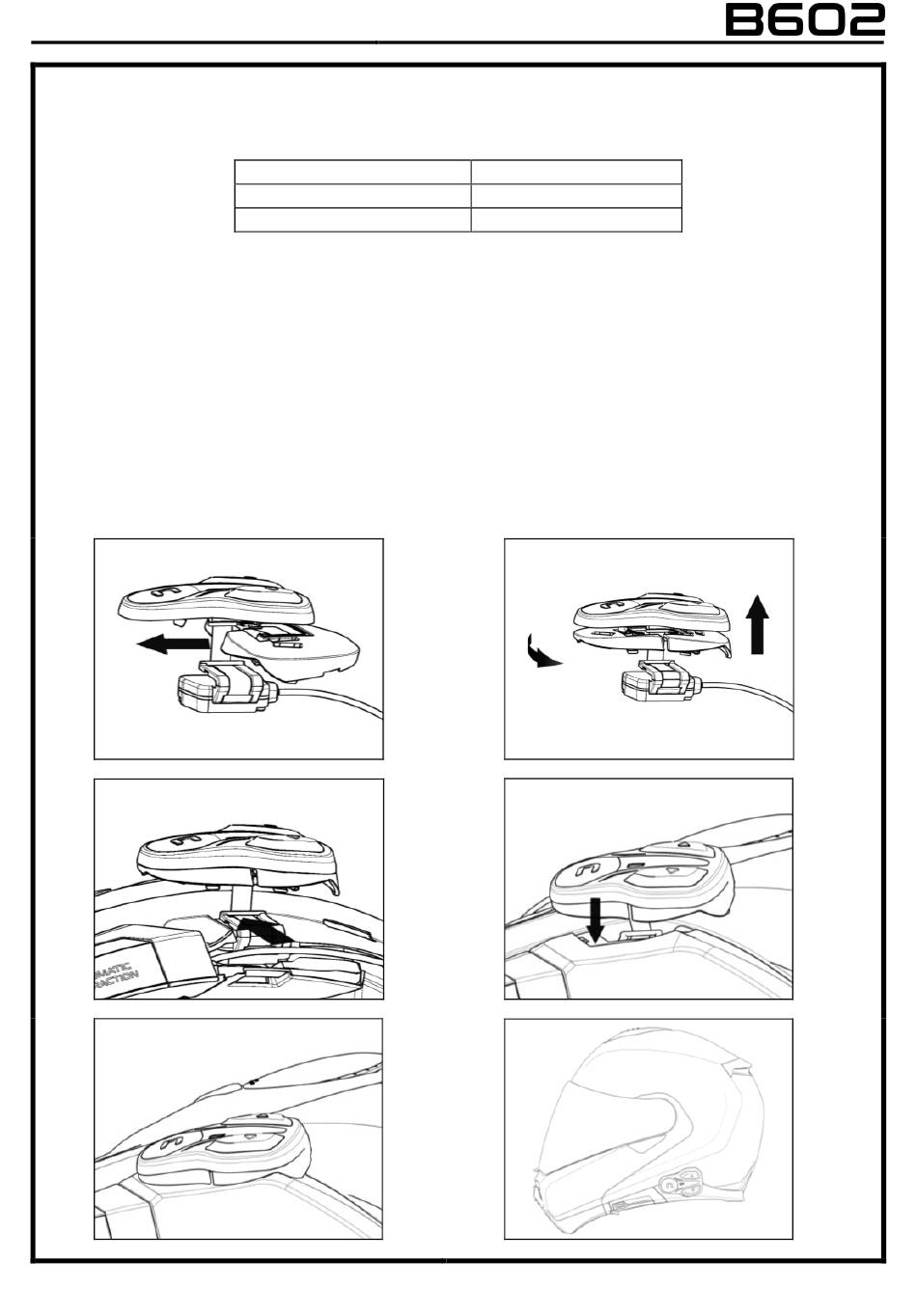

NUR FÜR N87, N80-8 UND N100-5 HELM – Positionierung der Tastenvorrichtung
Wichtig: die Montage der Tastenvorrichtung an den Helmen N87, N80-8 und N100-5 erfordert das in der
Verpackung mitgelieferte Zubehörteil "ADAPTER FÜR TASTENVORRICHTUNG".
•
Bringen Sie am Kabel der Tastenvorrichtung die eigens für Ihren Helm vorgesehene Halterung an (Abb.
21).
•
Drehen Sie die Halterung für die Tastenvorrichtung auf die Weise, dass sie wie auf Abb. 22 dargestellt zu
liegen kommt, und machen Sie sie an der Tastenvorrichtung fest.
•
Bringen Sie das Kabel im Helminnern an und lassen den linken Befestigungsclip in dem für denselben
vorgesehenen Bereich einschnappen (Abb. 23).
•
Öffnen Sie die Gummikappe des B602-Systems.
•
Bringen Sie den Kantenschutzes am Helmrand wieder an, indem Sie mit der dafür vorgesehenen
Schraube festschrauben.
•
Haken Sie die Tastenvorrichtung am Helm fest und lassen Sie die dafür vorgesehenen Haken einklinken
(Abb. 24).
•
Die korrekte Positionierung der Tastenvorrichtung ist auf den Abbildungen 25 und 26 dargestellt.
Abb. 21
Abb. 23
Abb. 25
BUCHSTABEN AM ADAPTER
A
C
KOMPATIBLE HELME
N100-5/PLUS, N87/PLUS
N80-8
Abb. 22
Abb. 24
Abb. 26
13
