SOMENTE PARA CAPACETES N87, N80-8, N100-5 - posicionamento do teclado
Importante: a instalação do teclado nos capacetes N87, N80-8, N100-5 requer o uso do acessório
"ADAPTADOR DE TECLADO" incluído na confecção.

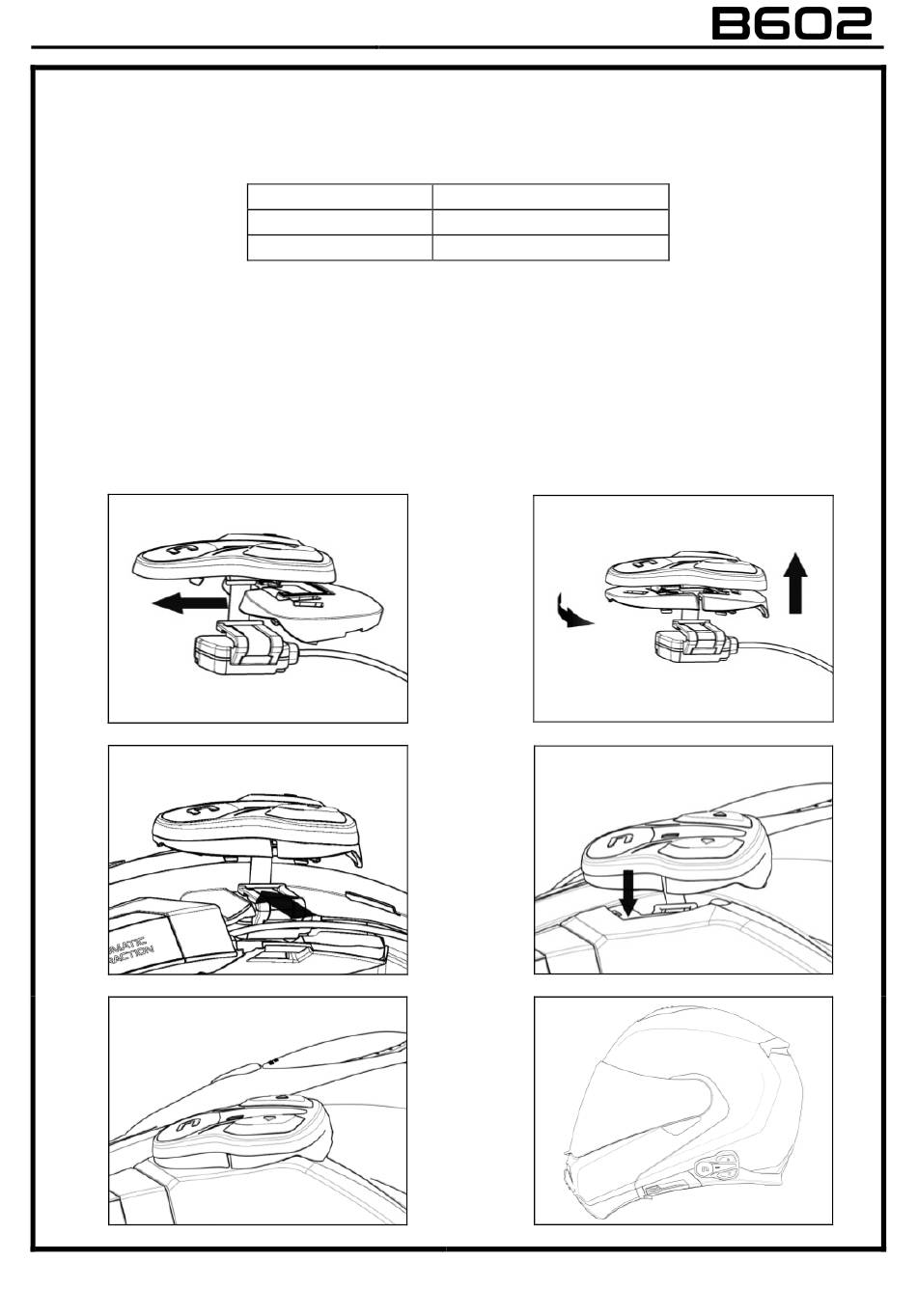

Inserir no cabo do teclado e o suporte específico para o próprio capacete (Fig. 21).
•
Girar o suporte do teclado de modo a posicioná-lo como na Fig. 22, e conectá-lo no teclado.
•
Passar o cabo por dentro do capacete e encaixar o clipe de fixação esquerdo no seu alojamento
•
(Fig. 23).
Abrir a tampa de borracha do sistema B602.
•
Voltar a montar o rebordo, fixando-o com o respectivo parafuso.
•
Fixar o teclado ao capacete usando os respectivos ganchos (Fig. 24).
•
O posicionamento correto do teclado é mostrado na Fig. 25, 26.
•
LETRA ADAPTADOR
A
C
Fig. 21
Fig. 23
Fig. 25
CAPACETES COMPATÍVEIS
N100-5/PLUS, N87/PLUS
N80-8
Fig. 22
Fig. 24
Fig. 26
